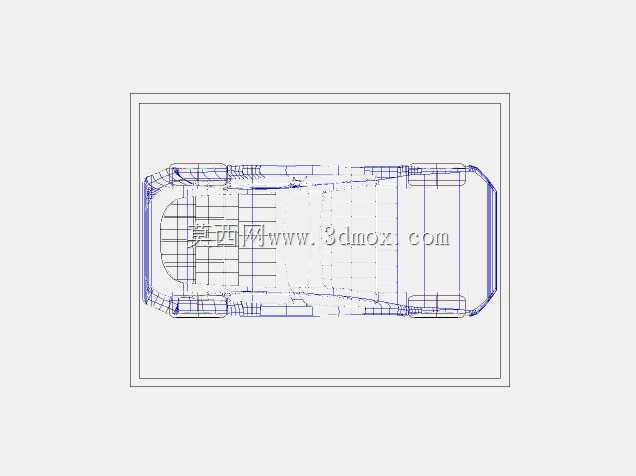

汽车车身线框结构三维设计参考模型

　　在汽车整车正向开发的前期布局阶段，车身线框结构的三维搭建是衔接总布置方案与详细结构设计的核心环节，这类线框模型并非最终的量产实体结构，而是将整车的外廓边界、乘员舱空间、底盘安装点位、动力总成预留空间等核心约束条件，以轻量化的线架形式整合到统一坐标系中，为后续各系统的并行设计提供统一的基准参考。从实际工程应用来看，这类线框模型首先会被总布置工程师用来校核整车的人机工程边界，比如前排乘员的头部空间、腿部活动余量、方向盘与座椅的相对位置关系，以及后排乘员的进出通道宽度，所有的尺寸标注都会沿着线框的节点进行定位，避免后续详细设计阶段出现空间干涉的问题。不同于带曲面和实体特征的整车数模，线框结构的模型数据量极小，

　　在多部门协同评审时可以快速加载，方便造型、底盘、车身、电子电器等不同领域的工程师同步核对各自系统的安装边界，比如底盘工程师可以根据线框预留的轮包位置，确认悬架跳动的最大行程是否与车身结构发生干涉，电子电器工程师可以根据线框标注的舱体空间，规划线束的走向和控制器的安装点位。在设计思路上，这类线框模型的搭建完全遵循自上而下的设计逻辑，首先确定整车的轴距、轮距、前后悬长度这些核心硬点参数，再沿着硬点逐步搭建出车身的侧围轮廓、顶盖弧线、地板平面、前舱与后舱的分隔边界，每一段线框的节点都对应着实车结构上的关键安装点或者造型特征点，比如A柱、B柱、C柱的倾斜角度会直接通过线框的线段角度体现，车门的开口边界也会通过闭合线框明确标注，

　　确保后续曲面设计阶段不会偏离最初的总布置要求。从安装边界的维度来看，线框模型会明确标注出整车的最大外廓尺寸，包括总长、总宽、总高的极限数值，以及车身底部的最小离地间隙参考线，这些参数不仅是造型设计的约束，也会直接影响后续零部件的选型，比如动力电池包的安装尺寸必须严格控制在地板线框预留的空间范围内，转向系统的布置不能越过前舱线框划定的防火墙边界。在日常的结构设计工作中，这类线框模型还常被用来做早期的运动干涉校核，比如模拟前轮在最大转角状态下，轮胎与轮罩、转向拉杆与周边结构的相对位置关系，由于线框模型没有冗余的曲面特征，干涉检查的运算速度远高于实体数模，可以在方案阶段快速排查出明显的布局问题，减少后续详细设计阶段的反复修改工作量。

　　对于新入行的结构工程师而言，对照这类线框模型梳理整车的硬点逻辑，能更快建立起整车开发的全局视角，理解每个尺寸约束背后对应的工程需求，而不是孤立地看待单个零部件的结构设计。在逆向开发场景中，这类线框模型也是点云数据处理后的第一步输出成果，通过对扫描得到的车身点云进行关键特征提取，搭建出对应的线框结构，可以快速还原原车的总布置逻辑，为后续的结构优化和零部件改型提供基准，避免直接处理海量点云数据带来的效率问题。值得注意的是，线框模型中的每一段线条都不是随意绘制的，比如车身侧围的腰线位置线，不仅对应着造型的特征线，也关系到侧围外板的冲压工艺可行性，线框的曲率变化会直接影响后续曲面的光顺性，因此在搭建线框阶段就需要同步考虑冲压工艺的约束，避免后续曲面设计完成后出现无法冲压的问题。另外，线框模型中预留的安装孔位参考点，会统一按照整车的坐标系进行标注，确保后续所有零部件的安装孔位都能与车身主基准对齐，减少总装阶段的装配误差，比如前后保险杠的安装点、仪表板的固定点、座椅的安装滑轨位置，都会在线框模型上提前标记出坐标位置，各系统的工程师在设计各自零部件时，直接调用对应的点位坐标即可，保证整个设计过程中基准的统一性。
