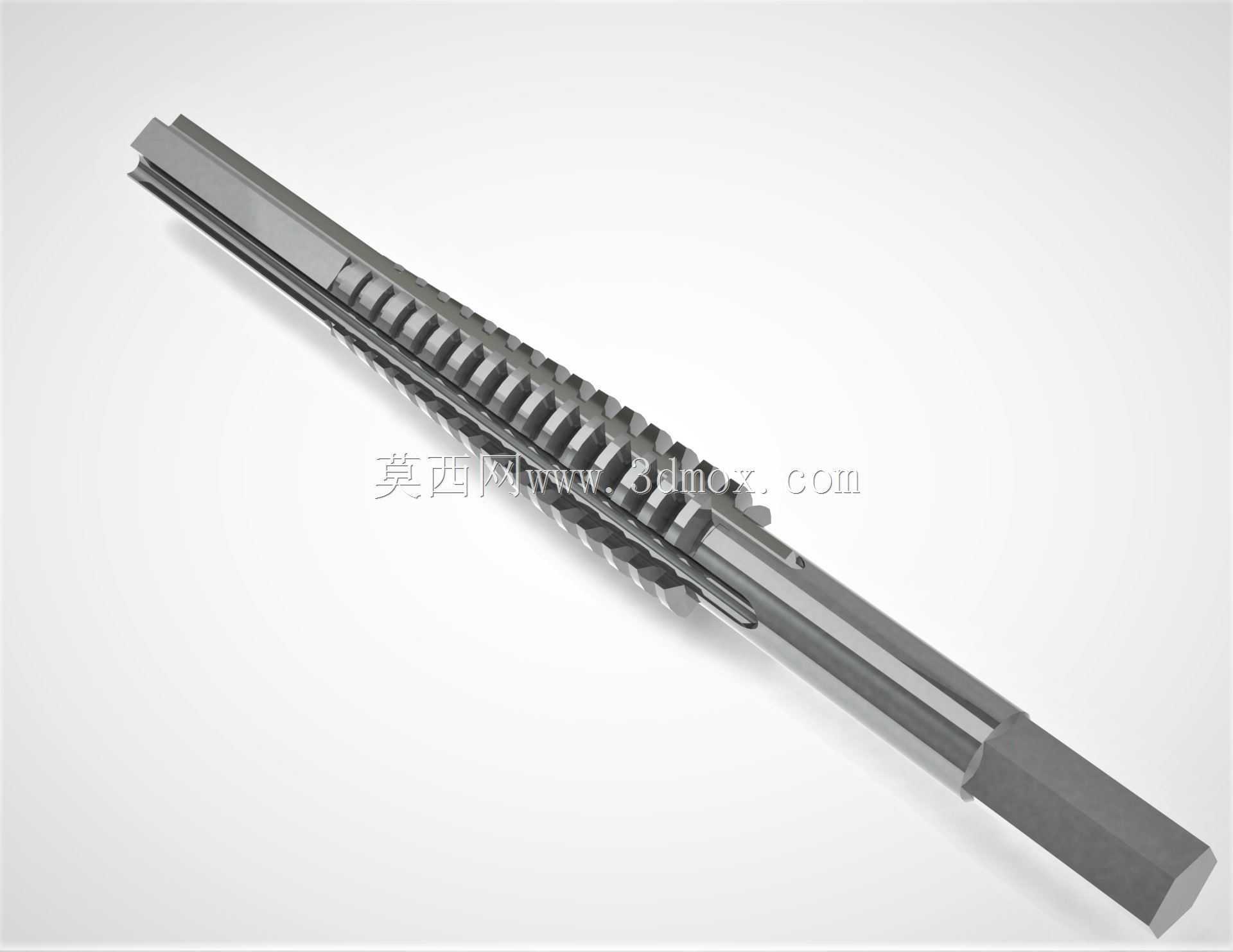

Tr18x5梯形螺纹专用HSS-E抽头结构

　　在梯形螺纹加工场景中，Tr18x5规格抽头是针对传动类内螺纹加工的核心刀具，这类刀具常应用于机床进给机构、升降传动组件、阀门调节螺杆副的内螺纹成型工序，区别于普通三角螺纹攻丝刀具，梯形螺纹抽头需要兼顾齿形精度、排屑顺畅度与高速切削下的刀具刚性，适配HSS-E材质的高速切削工况，可在调质钢、结构钢工件上完成Tr18x5规格内螺纹的一次成型加工。从结构设计逻辑来看，该抽头整体采用长杆式布局，切削段排布连续的梯形成型齿，每个齿的侧刃后角经过针对性修磨，既保证切削过程中齿面不会与已加工螺纹面发生摩擦剐蹭，又能维持齿尖足够的强度，避免高速攻丝时出现崩齿问题；导向段与柄部采用同轴度极高的过渡设计，柄部的方头结构可与攻丝夹头可靠锁紧，

　　传递扭矩过程中不会出现打滑偏转，保证螺纹加工的同轴度误差控制在机加工允差范围内。排屑槽采用螺旋式布局，针对梯形螺纹切削量大、切屑成型宽的特点，槽深与槽宽经过匹配计算，可将切削过程中产生的带状切屑顺利导出孔外，避免切屑堵塞在孔内造成螺纹表面拉伤或是刀具折断。在实际安装适配层面，该抽头的柄部尺寸适配常规攻丝机、车床尾座、加工中心攻丝刀柄的装夹范围，切削段的有效长度可覆盖常规Tr18x5螺纹的标准旋合长度需求，无需分段接刀即可完成全段螺纹加工；刀具的导入端设计有导向锥，可在攻丝初始阶段顺利切入预制底孔，自动校正初始进给的角度偏差，避免出现螺纹歪牙、烂牙的加工缺陷。从应用场景的适配性来看，这类抽头既可以用于批量生产线上的专机攻丝工序，

　　也可适配维修车间的单件修配作业，针对梯形螺纹传动副的配合精度要求，刀具的齿形角严格匹配Tr螺纹30度牙型角标准，中径尺寸经过精密磨削，加工出的内螺纹可与对应规格的梯形螺杆实现顺畅旋合，传动过程中无卡滞、间隙均匀，满足进给机构、升降装置的传动精度需求。设计过程中充分考虑了刀具的受力分布，切削段的齿从导入端到校正段逐步承担不同的切削负荷，导入锥段的齿承担主要的切削余量去除，校正段的齿负责螺纹齿形的精整成型，各段的切削力分配均匀，可有效降低攻丝过程中的轴向抗力，减少机床进给负载，同时延长刀具的连续使用寿命。外形上整体为细长杆状结构，总长尺寸适配常见的攻丝行程范围，无需额外加装接长杆即可完成常规深度的螺纹孔加工，杆部的刚性经过优化，在长径比合理的工况下不会出现切削振颤，保证加工出的螺纹表面粗糙度符合传动件的装配要求。
