竞技格斗机器人用轮式承载转盘结构

　　在竞技格斗机器人的改装与搭建场景里，轮组承载结构的可靠性直接决定了对抗过程中设备的抗冲击能力与移动稳定性，这款带异形缺口的多孔圆盘结构，正是针对ROBOWAR类格斗机器人的轮侧安装需求设计的承载转接件。从实际使用场景来看，这类部件主要安装在格斗机器人的行走轮与车身主框架之间，一方面承担轮组旋转过程中的径向载荷传递，另一方面为轮侧的防护装甲、传感器支架提供统一的安装基准，避免对抗中受到撞击时轮组出现轴向偏移，导致行走卡滞甚至直接失效。

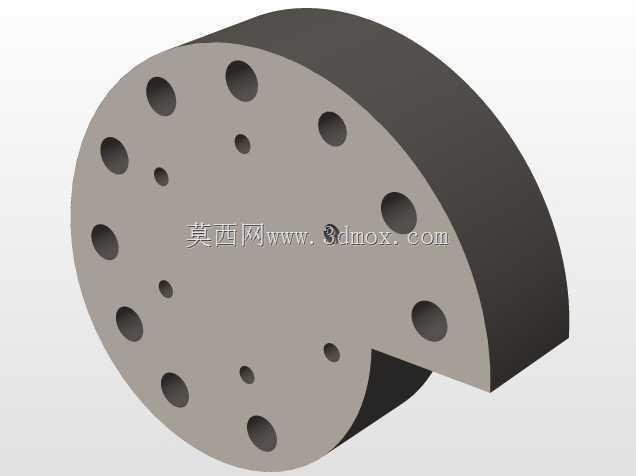

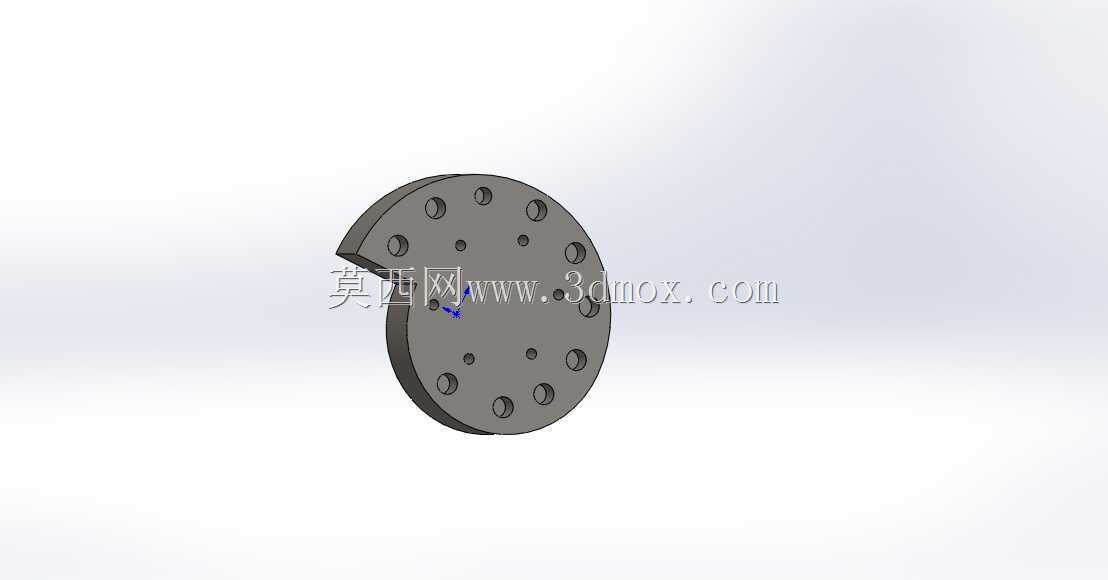

　　从功能特性上看，该结构采用带单侧缺口的类圆形轮廓，缺口位置并非随意设计，而是为了避让轮组驱动电机的出线端与减速箱的凸起结构，避免安装时出现结构干涉，同时能在保证结构强度的前提下尽可能削减部件自重，对于格斗机器人这类对自重控制有严格要求的设备来说，每减少一克无效重量，都能为装甲或武器机构预留更多配重空间。盘面上均匀分布的多组安装孔，采用大小孔间隔排布的设计，大尺寸通孔用于穿设轮轴固定螺栓，可适配常用规格的轮组紧固轴件，小尺寸螺纹孔则用于固定周边附属构件，不同孔位的位置度公差控制在0.05mm以内，能保证安装后轮组的旋转同轴度，减少高速移动时的轮体抖动。

　　设计思路上，这款结构没有采用常规的整圆形法兰盘方案，而是结合格斗机器人轮舱的狭小空间做了轮廓优化，切除了非受力区域的多余材料，缺口边缘做了R2的圆角过渡，避免应力集中导致撞击时出现开裂。盘面的厚度根据格斗对抗的常见冲击载荷做了匹配，常规13.6kg级别的格斗机器人轮侧承载件，厚度设置为8mm时即可承受侧向1500N的冲击载荷而不发生塑性变形，同时不会过度占用轮舱的内部空间。安装边界方面，该部件的最大外圆直径根据常用的4寸格斗机器人行走轮尺寸做了适配，安装时需保证盘体中心与轮轴中心的同轴度误差不超过0.1mm，缺口位置需对准驱动电机的出线方向，周边预留至少3mm的间隙用于布置走线与防护胶条，固定螺栓需采用防松螺母锁紧，避免对抗中的连续震动导致螺栓松脱。

　　从工程应用的实际角度出发，这类承载转盘在建模时需要重点关注孔位的排布逻辑，既要保证安装的通用性，也要避免孔位过密导致盘体局部强度不足，所有孔的边缘都做了0.5mm的倒角处理，既可以去除加工毛刺，也能避免安装时螺栓头与孔边出现应力切削。在实际装配调试中，该部件与轮轴的配合采用间隙配合，配合公差控制在H7/g6区间，既保证拆装便捷，也不会出现轮轴晃动的问题，盘体与车身框架的贴合面需做平面度处理，平面度误差不超过0.03mm，保证安装后受力均匀，不会出现局部应力集中的问题。对于格斗机器人这类需要频繁维护更换部件的设备来说，这类标准化的转接承载件还能大幅缩短赛后的维修更换时间，受损后可直接快速替换，不需要现场重新打孔适配，提升备赛与维修的效率。
