MetalGarage赛车专用弧形承托结构件

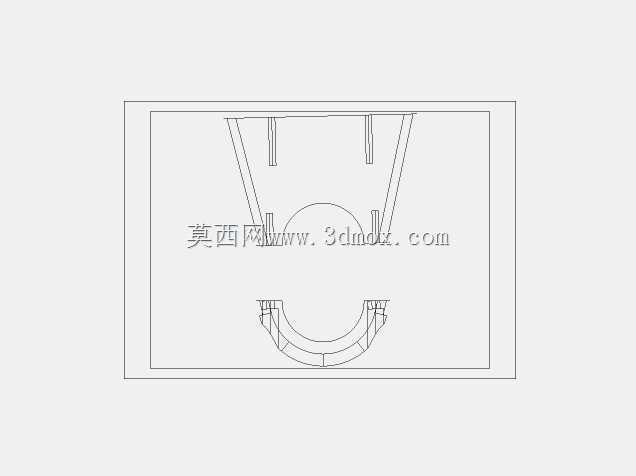

　　这套结构件的设计初衷，是为场地竞速类赛车的底盘周边配套提供可靠的半包围式承托支撑，在整车总装环节里，这类异形构件往往承担着衔接周边管线、护板与安装基座的作用，既不能和周边运动部件发生运动干涉，也要在有限的底盘布置空间里留出足够的装配操作余量。从结构形态来看，构件下半部分为开口朝上的半圆弧抱合结构，圆弧两侧延伸出带安装孔位的连接耳板，耳板处预留了螺栓穿装的沉台空间，装配时可以直接将弧形面贴合在对应圆柱形部件的外圆轮廓上，两侧耳板通过紧固件和车架预装支架锁附，不需要额外加工适配垫块就能完成贴合定位。上半部分的框架采用双侧斜向支撑臂布局，两根斜臂从下部弧形座的两端向上向外延展，臂身之间留出了大面积的中空避让区域，

　　这个区域刚好对应赛车运行时需要穿过的管线组、散热风道或者拉杆运动行程，斜臂的中段还设置了两处竖向的加强筋条，筋条沿臂身受力方向布置，在不额外增加构件整体壁厚的前提下，大幅提升斜臂受侧向冲击时的抗弯折能力。做结构校核的时候首先要捋清受力路径：车辆在过弯产生侧向加速度时，被抱合的圆柱部件会把径向载荷直接传递到下半圆弧接触面，载荷顺着弧形座两侧的实体部分分流到两端连接耳，再通过锁附螺栓传递到车架支架；而上半部分的斜臂主要承担限位作用，当车辆经过颠簸路面产生竖向跳动时，斜臂可以约束被固定部件的向上窜动量，避免部件和上方的车身覆盖件发生碰撞。外形尺寸的边界设定完全服从赛车底盘的紧凑布置要求，

　　下部半圆弧的内径按照对应配套圆柱件的外径做小间隙配合，单边间隙控制在0.2到0.3毫米，既保证装配时可以顺利扣合，也不会因为间隙过大导致运行时出现晃动异响；两侧连接耳的外伸长度要匹配车架上预装支架的孔位间距，耳板上的安装孔中心距公差控制在0.1毫米以内，避免出现锁附时螺栓强行别劲的问题。斜臂的上端延展宽度不能超出底盘两侧护板的内轮廓，斜臂和上方相邻的悬架拉杆之间要留出至少15毫米的安全间隙，哪怕拉杆在全行程跳动时出现最大幅度的摆动，也不会和臂身发生摩擦磕碰。建模过程中所有的折弯过渡位置都做了圆角处理，尤其是弧形座和斜臂衔接的转角处，没有留下尖锐的应力集中棱线，后续如果采用钣金折弯工艺加工，可以直接沿展开图下料折弯，

　　耳板处的安装孔可以在折弯完成后一次冲压成型；如果采用机加工方式制作，转角处的圆角也能避免铣削时出现刀具清根的额外工序。在实际赛事运维场景里，这类构件的拆装效率也很关键，两侧耳板的紧固件全部布置在徒手或者普通套筒可以直接触及的位置，不需要拆解周边其他大部件就能完成整个构件的更换，赛事进站检修时可以在极短时间内完成受损件的替换。中空的框架结构也给后期管线维护留出了操作空间，技师不需要完全拆下构件，就可以透过中间的空置区域调整内侧管线的固定卡箍位置。整个构件的壁厚设计做了分区优化，下半圆弧承托区域因为直接承受径向载荷，壁厚设置得相对更厚，斜臂部分因为主要起限位和侧向支撑作用，壁厚适当减薄，在保证整体刚性满足赛事使用要求的前提下，尽可能控制构件自身重量，符合赛车轻量化的设计方向。
