MX5车型手动变速杆皮革防尘套结构设计

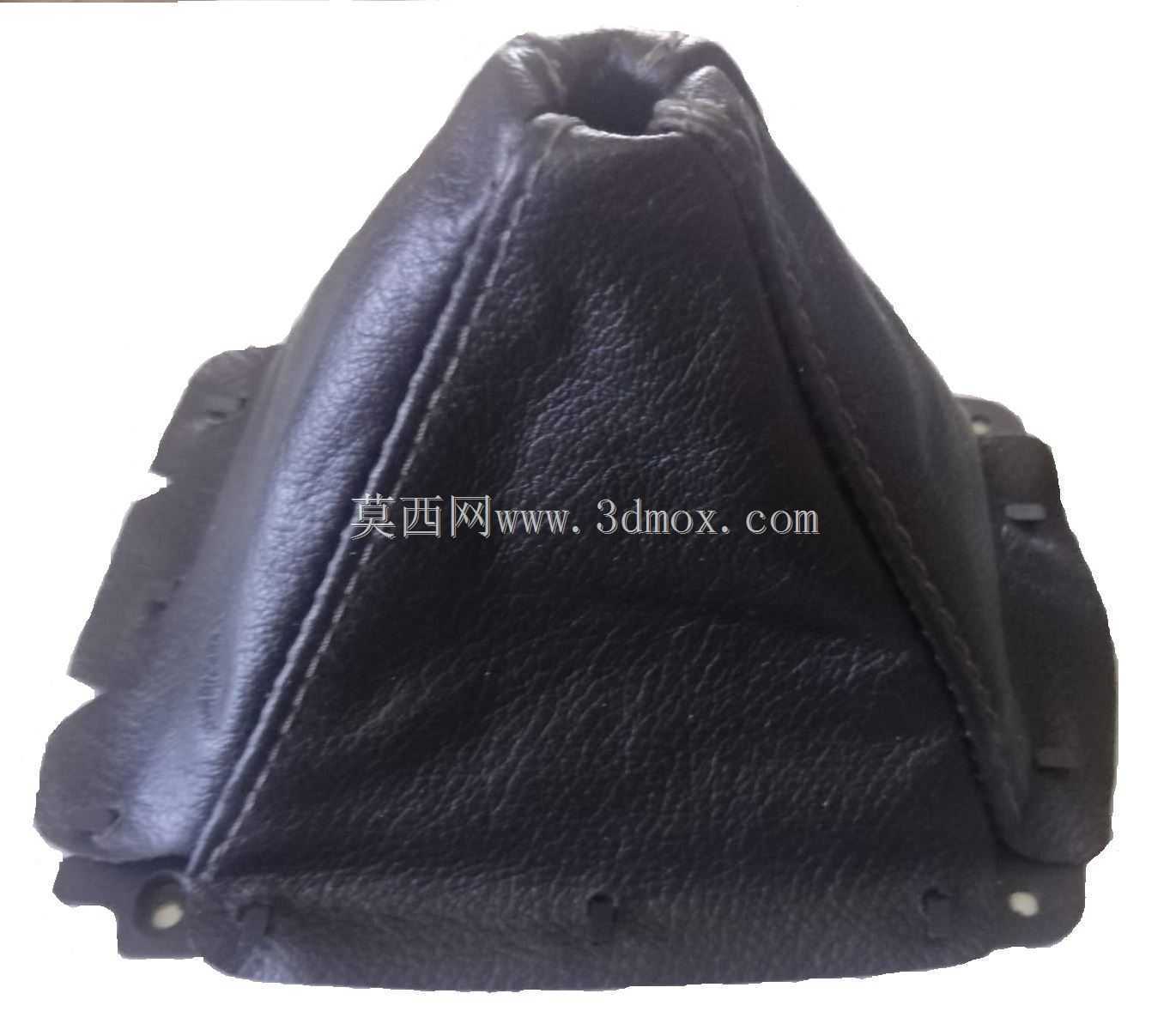

　　手动挡车型的换挡操纵机构长期暴露在驾驶舱中控区域，日常使用中极易落入灰尘、碎屑、洒落的液体，这些异物一旦顺着换挡杆与中控面板的间隙进入下方换挡机构，会加速换挡拨叉、连杆铰接位置的磨损，轻则导致换挡生涩卡滞，重则引发换挡行程偏移、挡位啮合不到位的故障，变速杆防尘套正是为解决这一问题设计的防护部件。这款适配MX5车型的防尘套，采用上窄下宽的锥台褶皱结构，顶部开口紧密贴合换挡杆杆身，底部带安装固定耳的法兰边完全覆盖中控面板的换挡过孔，从根源上阻断异物进入换挡机构的路径。

　　从实际装车场景来看，该部件位于驾驶舱换挡操作的核心交互区，除了基础的防护功能，还需要兼顾换挡全行程的运动兼容性：驾驶员换挡时，换挡杆会围绕下方球铰做前后左右四个方向的摆动，最大摆角通常在15-20度区间，防尘套的皮革本体预留了足够的褶皱延展量，在换挡杆摆动到极限位置时，皮革不会被过度拉扯产生紧绷阻力，也不会因为余量过多出现褶皱堆叠卡滞换挡杆的情况，全程跟随换挡动作做自适应形变，不会干扰正常换挡操作。

　　设计过程中首先要匹配安装边界，底部的安装法兰边完全对应MX5车型中控换挡区域的安装孔位，法兰边上的固定点位与原车安装卡扣、螺丝孔位一一对应，不需要额外打孔修改，安装时直接将法兰边卡入中控面板的预留卡槽，配合固定点锁紧即可完成装配，装配后法兰边与中控面板完全贴合，没有凸起缝隙，不会积灰也不会影响周边内饰件的装配。皮革材质选用耐磨耐折的仿皮面料，表面做了荔枝纹处理，既提升触感，也能减少长期使用后的划痕显旧问题，缝线位置采用双线锁边工艺，沿着锥台的棱线均匀缝合，避免长期反复折叠拉扯后出现开线开裂的问题。

　　从结构细节来看，顶部的收紧开口内置弹性箍圈，能够紧密箍在换挡杆的防尘套安装槽位置，不会因为换挡杆的反复移动出现松脱移位，保证顶部位置的密封效果；底部法兰边内置硬质定型衬片，让整个安装边保持固定的轮廓形状，安装时不会因为皮革软塌出现对位不准的问题，装配后边缘平整，和周边内饰的贴合度一致，不会出现局部翘边的情况。日常使用中，该部件除了阻挡灰尘碎屑，还能一定程度上阻隔换挡机构运转产生的轻微噪音传递到驾驶舱，同时皮革的质感也能匹配内饰的整体风格，不会出现廉价的塑料感。

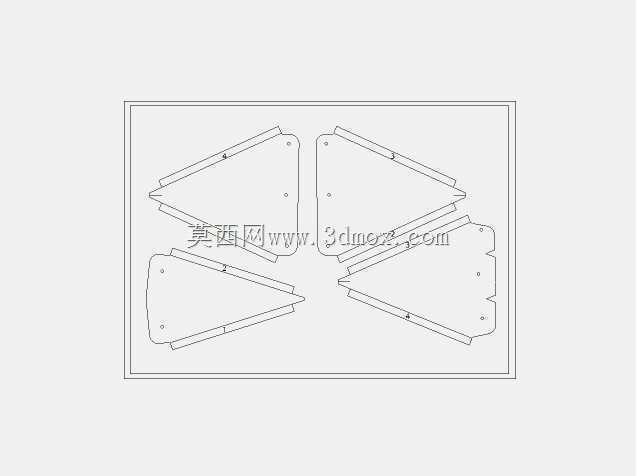

　　在建模过程中，需要重点还原皮革的褶皱形变趋势，以及底部安装耳的位置、孔径、轮廓尺寸，确保安装点位的坐标完全匹配实车数据，顶部开口的直径要适配对应车型换挡杆的安装槽直径，锥台的倾斜角度要兼顾最大换挡摆角下的拉伸量，避免出现运动干涉。整个部件的壁厚控制在合理区间，皮革部分的厚度模拟实车1.2-1.5mm的面料厚度，底部衬片的厚度保证安装强度，不会因为长期按压出现变形。对于结构设计从业者来说，这类内饰防护件的设计核心是在满足防护功能的前提下，完全适配原车的安装边界，同时兼顾运动件的全行程避让，还要考虑长期使用的耐老化、耐磨损性能，不能只看外观造型忽略实际使用中的运动干涉和安装匹配问题。
