立柱式拾取放置焊接作业工装设备结构

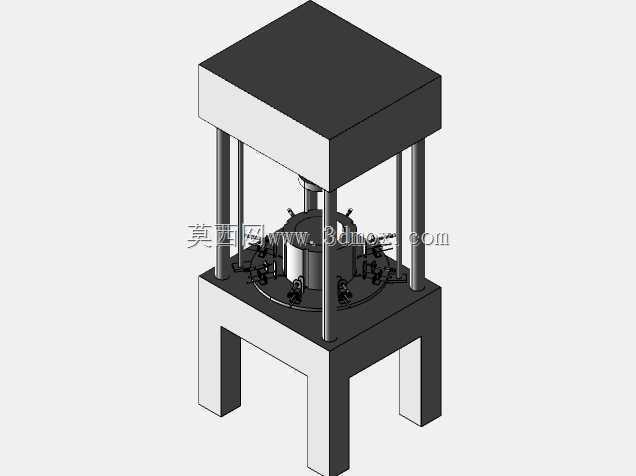

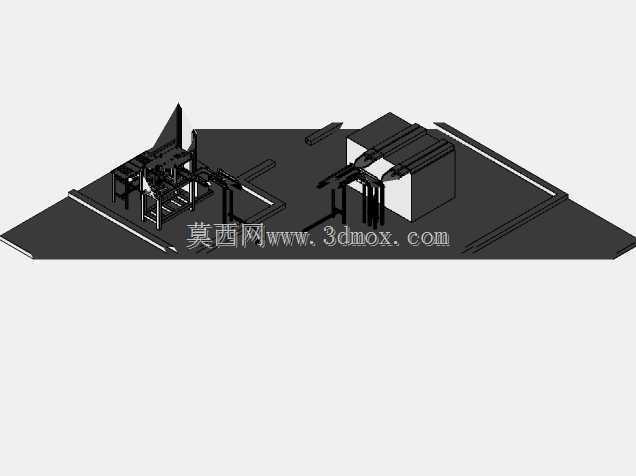

　　在汽车零部件、小型五金结构件的批量焊接生产场景中，这类立柱式作业设备的应用十分普遍，它主要承担工件的自动拾取换位、配合重力输送线完成上下料衔接，同时集成多工位焊接作业功能，替代传统人工上下料、人工转位的低效作业模式，尤其适配节拍要求在15-30秒/件的中小零件连续焊接产线。从结构布局来看，设备采用四柱式龙门支撑框架，上下两层方形台板通过四根等径光轴立柱连接形成稳定的受力主体，底部台板延伸出四个一体式支撑腿，直接落地安装时不需要额外做复杂的预埋基础，只要地面平整度误差控制在2mm/m范围内，就能保证整体框架的垂直度满足作业要求，整体安装占地尺寸约为1200mm×1200mm，高度方向总尺寸约2100mm，适配大部分标准厂房的层高与产线布局间距，不会和车间常规的行吊、照明桥架产生干涉。

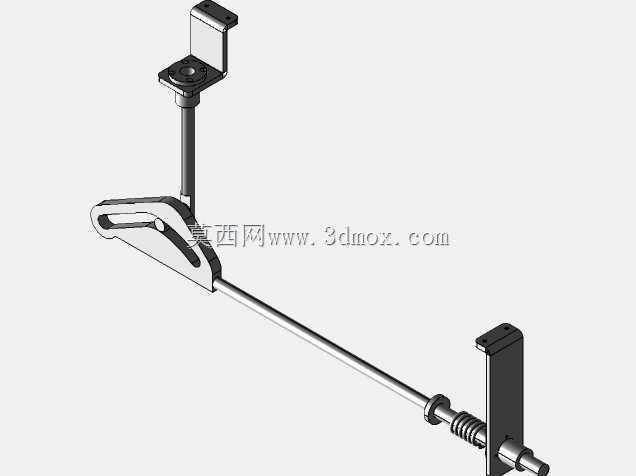

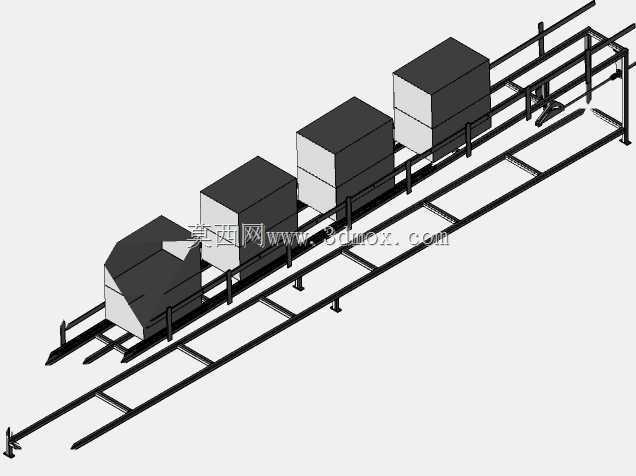

　　设备核心作业区域设置在上下台板之间的中部空间，中间布置回转式多工位工装台，工装上预留对应工件外形的定位卡槽，每个工位旁设置独立的工件夹紧模块，当工件随回转台转动到焊接工位时，夹紧模块自动锁止工件位置，避免焊接过程中工件移位导致的焊缝偏差。上台板下方集成拾取放置的执行机构，采用垂直升降加水平回转的运动组合，能够从上游重力输送线的末端接取待焊接工件，精准放置到回转工装台的上料工位，待工件完成全部焊接工序后，再将成品工件拾取放置到下游的重力输送滑道上，依靠工件自身重力沿倾斜滑道滑落到下一工序的接料位置，不需要额外配置动力输送单元，能有效降低设备的运行能耗与后期维护成本。

　　设计这类设备的时候，首先要核算四柱框架的整体刚性，因为焊接作业过程中会产生持续的小幅振动，立柱直径选型时要保证框架在额定负载下的形变量不超过0.05mm，避免振动传导到拾取执行机构末端，导致工件放置位置偏差超差。其次要匹配重力输送线的衔接高度，上游输送线的末端高度要和设备上料工位的拾取高度保持一致，高度差控制在±5mm范围内，下游输送滑道的倾斜角度设置在5-8度之间，既保证工件能够依靠自重顺畅滑动，又不会因为滑动速度过快导致工件磕碰变形。回转工位的数量要匹配焊接工序的时长，比如单工位焊接需要12秒的话，配置4个回转工位就能把转位、上下料的辅助时间和焊接作业时间完全重叠，把设备的整体作业节拍压缩到最优区间。

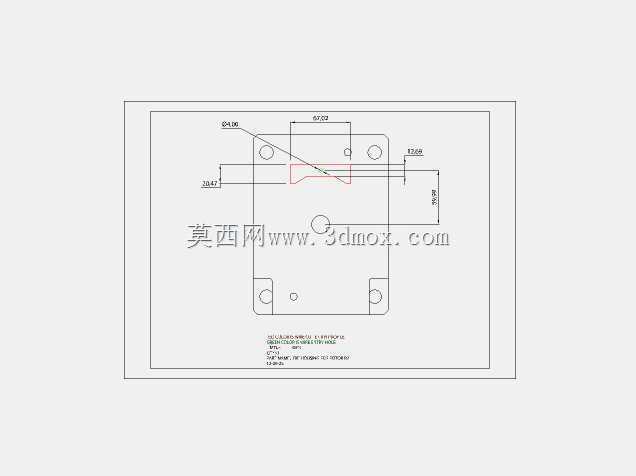

　　从安装边界来看，设备后侧需要预留至少300mm的维护空间，方便检修回转台的驱动组件、气路管线排布，左右两侧和输送线衔接的位置要预留100mm的调整间隙，方便现场安装时调整输送线和设备的对接位置，设备顶部不需要预留额外的吊装空间，日常维护时只需要从侧面打开台板的检修盖板就能完成核心部件的保养。设备的作业安全防护设计上，框架外侧可以加装透明防护挡板，避免焊接飞溅溅出伤到周边作业人员，同时在拾取机构的运动行程两端设置硬限位块，防止程序异常时机构超程运行碰撞框架。这类结构的设备在实际投产中，相比传统的单工位焊接专机，上下料辅助时间占比能从原来的40%降低到5%以内，单班产能可以提升2倍以上，同时因为采用重力输送的无动力衔接结构，设备的易损件数量比带动力输送的同类设备减少60%，日常只需要定期给回转支撑、直线导向部件加注润滑脂，就能保证长期稳定运行，非常适合批量大、工件外形统一的中小型焊接件生产场景。在三维建模过程中，这类设备的结构拆分要按照实际装配逻辑划分零件层级，框架部分的焊接件要预留焊接收缩余量，运动部件的配合间隙要按照实际加工公差设置，避免建模时出现零对零干涉，导致后期出加工图纸时需要反复调整尺寸。
