正交连接用十字夹持紧固零件设计

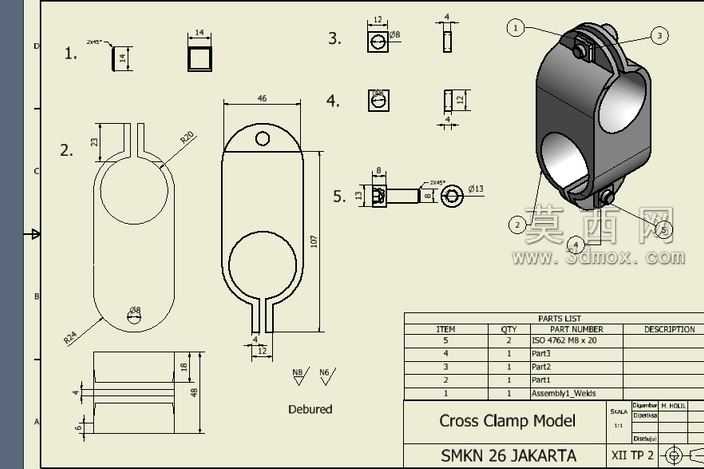

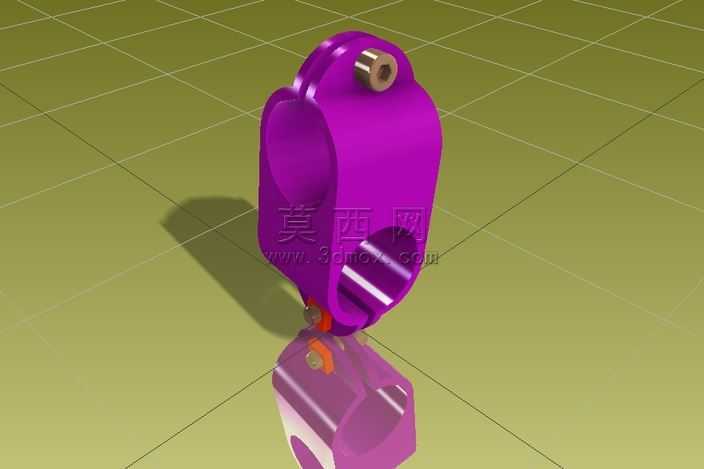

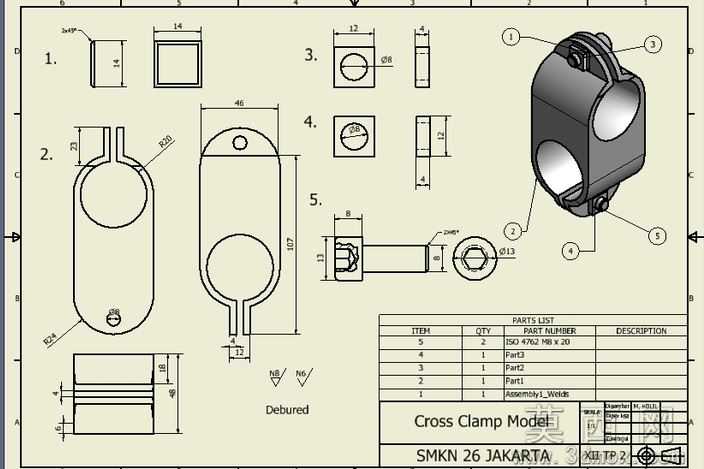

本作品为正交杆件连接场景设计的十字夹持类零件，建模过程严格遵循机械加工工艺逻辑，以参数化建模方式完成全零件结构搭建，所有尺寸均参考通用五金夹持件的行业标准设定，保证零件具备实际生产落地的可行性。建模阶段首先完成主体夹座的结构构建：主体采用上下对称的双半圆抱箍结构，两个夹持孔轴线呈90度垂直正交，分别适配不同直径的圆杆类安装件，抱箍开口处设置带螺栓过孔的锁紧凸耳，凸耳处做圆角过渡处理避免应力集中，同时在抱箍内壁预留微小的装夹间隙，保证锁紧时可对杆件形成均匀的抱紧力，不会出现局部压损杆件表面的问题。配套的锁紧螺栓、螺母零件单独建模完成后进行虚拟装配，装配过程中验证了螺栓旋合行程、锁紧间隙的合理性，确保螺栓完全拧紧时两个抱箍可同时锁紧对应方向的杆件，不会出现单侧锁止失效的问题。工程图绘制阶段完整标注了各部分的外形尺寸、安装孔位尺寸、形位公差要求，对需要去毛刺处理的棱边做了明确的工艺标注，同时配套零件明细表清晰列明各组成零件的数量、规格，方便生产加工时的物料统计与工艺排布。渲染阶段对零件表面做了哑光金属材质处理，还原了钢制五金件经发黑处理后的真实质感，装配体渲染图采用轴测视角展示，可清晰观察到零件的整体外形、锁紧结构位置与装配关系，各零件的剖视视角展示则进一步呈现了内部夹持面的结构细节。整个设计兼顾了夹持稳定性、装拆便捷性与加工工艺性，结构紧凑无冗余设计，锁紧凸耳处的加厚处理提升了反复锁紧后的结构耐用性，抱箍外侧的圆弧过渡既降低了加工时的刀具损耗，也避免了安装使用时尖锐棱边划伤操作人员的风险，可广泛应用于工装架体、设备杆件调节、实验支架搭建等多种需要正交杆件固定的场景。
