多孔阵列式焊接工装平台结构设计

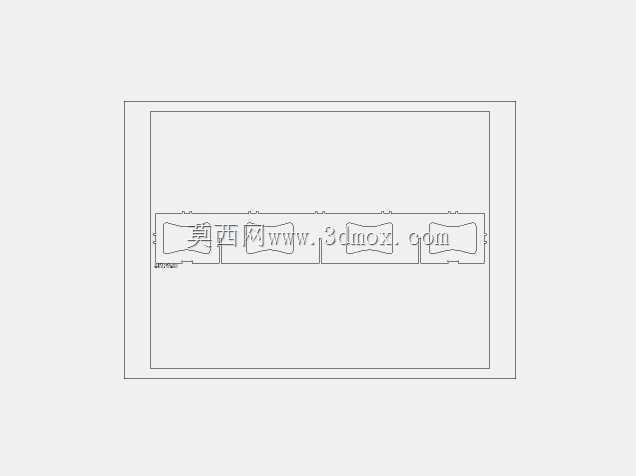

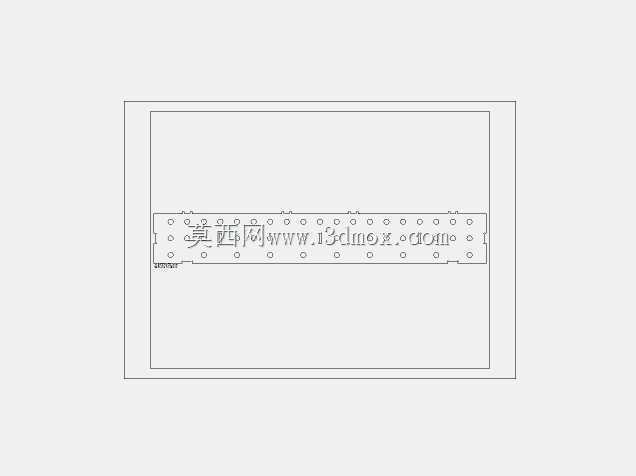

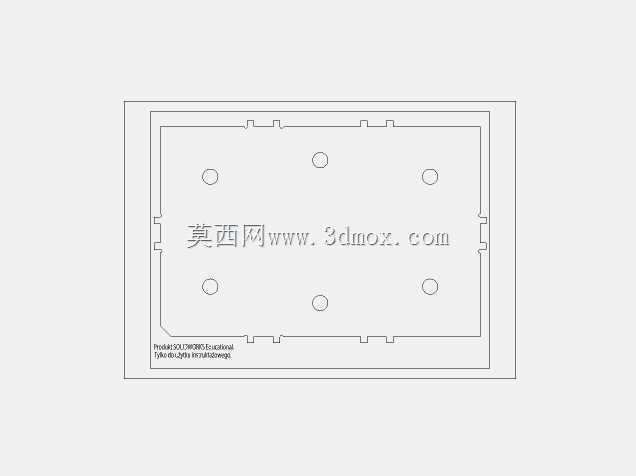

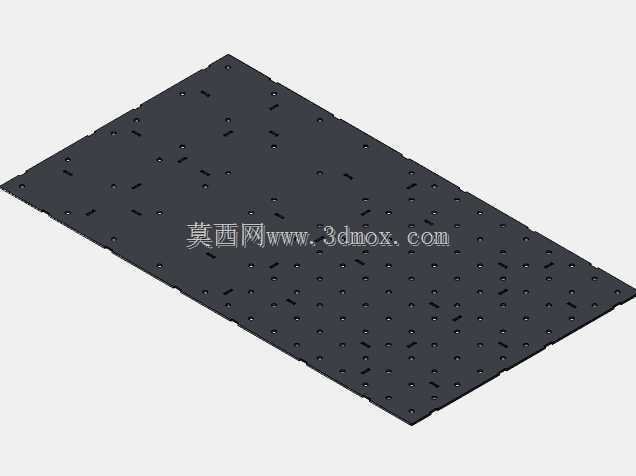

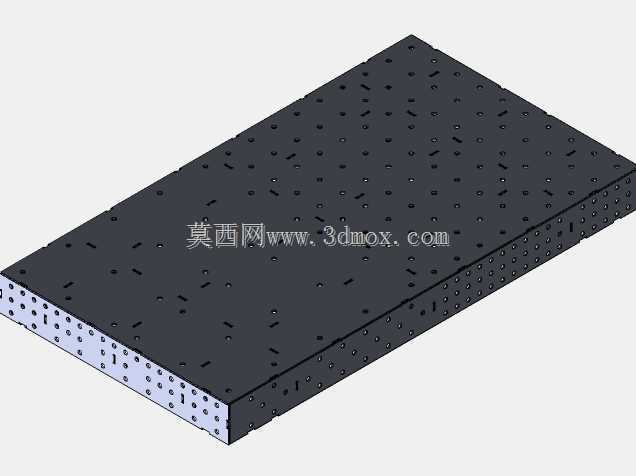

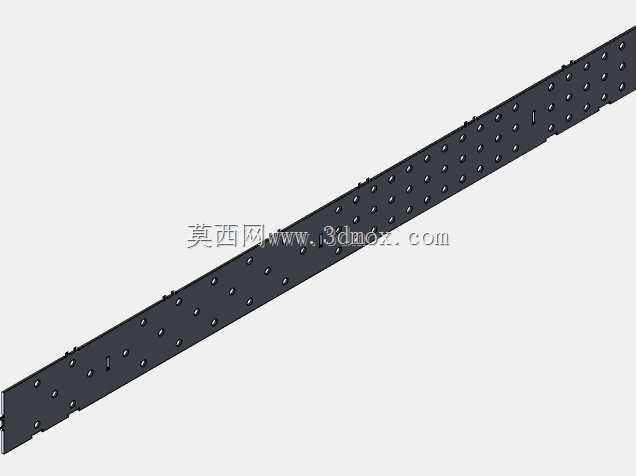

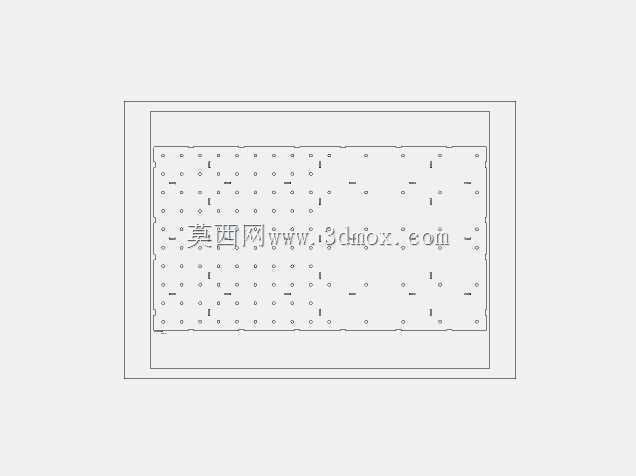

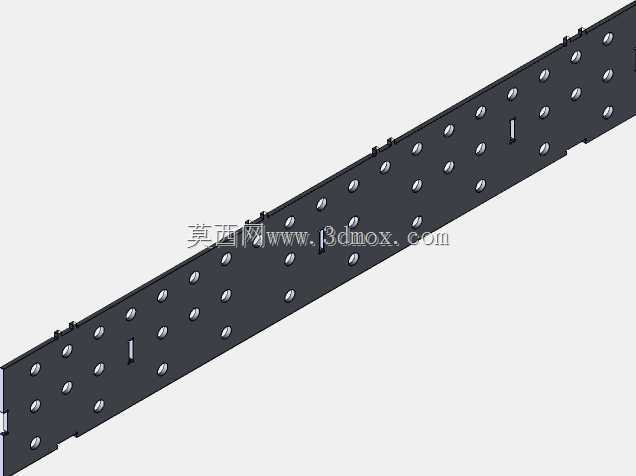

　　在车间焊接作业场景里，这类带密集孔阵的平台是柔性焊接工装的核心载体，区别于传统的铸铁焊接平台，它不需要额外制作大量专用定位靠山，能适配多品种小批量的金属构件焊接定位需求，不管是小型钣金件拼接、框架类构件组焊，还是异形钢结构的预定位，都能通过孔位快速装夹固定，大幅减少工装准备的辅助时间。从结构设计逻辑来看，平台主体采用高刚性钢板拼接成型，顶面与相邻侧面都加工有规则阵列的定位孔，孔位的间距经过统一标定，所有孔的轴线都保持垂直于所在平面，保证插装定位销、快速夹具的时候不会出现卡滞或者定位偏移的问题。平台的侧边做了等厚的围边结构，围边上同样排布同规格的阵列孔，这样一来，装夹的时候不仅能在顶面实现工件的压紧定位，还能从侧面施加侧向定位力，

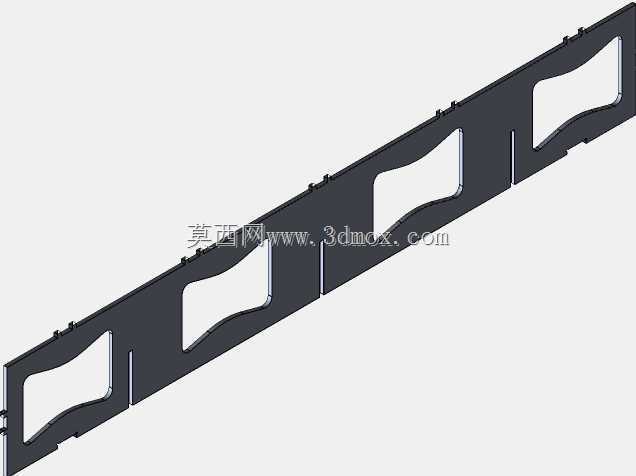

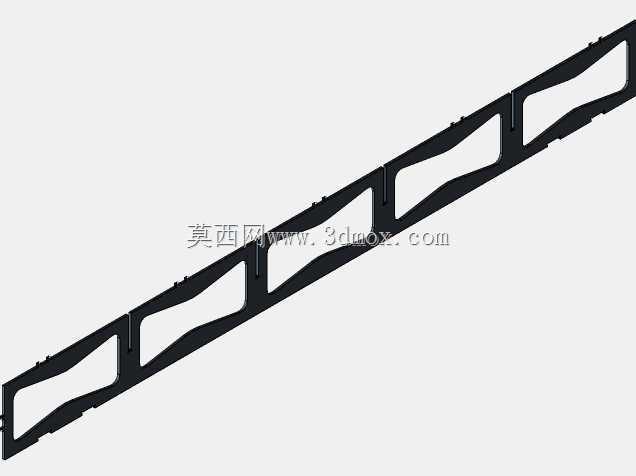

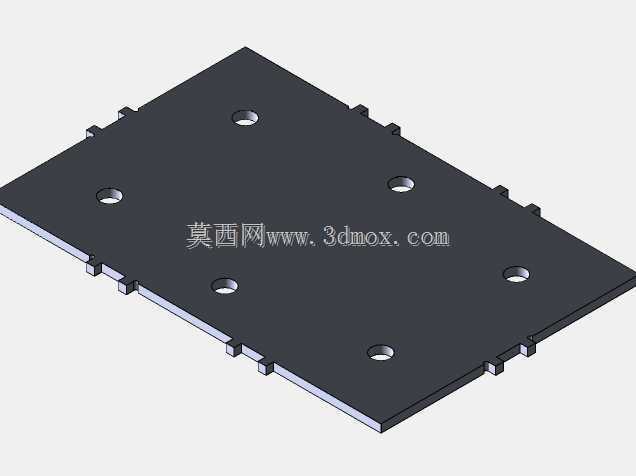

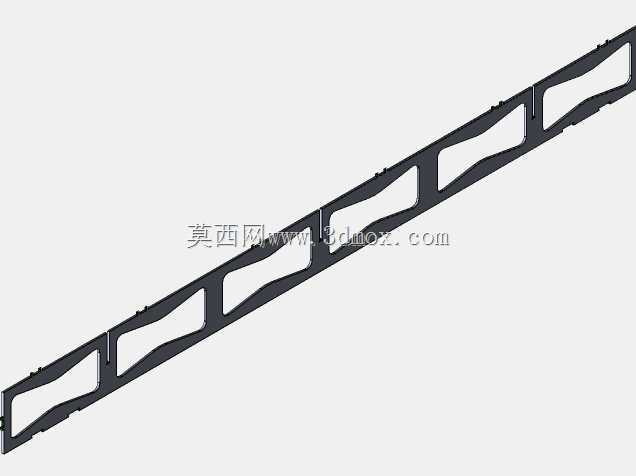

　　应对那些需要侧向支撑的立式装夹工件，避免焊接过程中工件受焊接应力影响产生移位。设计的时候首先要考虑的是平台的平面度保持能力，整个平台的底板做了加厚处理，内部设置有交错的加强筋格，筋格的排布和顶面孔位错开，不会干涉孔的加工深度，同时能让平台在满负载装夹的时候，中部的挠度控制在焊接作业允许的范围内，不会因为长期承重出现中部塌陷的问题。顶面的孔采用统一的孔径规格，适配市面上通用的D16或者D28系列快速夹具、定位销、压紧件，不需要单独定制特殊规格的装夹配件，车间现有常规焊接工装配件都能直接在这个平台上使用。平台的安装边界设计也做了充分考量，底部预留了可调脚杯的安装螺孔，安装的时候可以通过调节脚杯的高度，把整个平台的顶面调整到水平状态，

　　抵消车间地面不平整带来的平面度误差，同时脚杯还能起到一定的减震作用，减少车间其他设备运行产生的振动对焊接定位精度的影响。平台的边角位置都做了倒角处理，避免作业过程中尖锐边角磕碰划伤操作人员，所有孔的边缘都做了去毛刺处理，防止装夹的时候毛刺刮伤夹具定位面，影响定位精度。实际使用的时候，作业人员可以根据待焊接工件的外形尺寸，选择对应的孔位插入定位销，快速搭建出工件的定位边界，再配合快速压紧器就能完成工件的固定，不需要像传统平台那样反复划线、点焊临时靠山，焊完之后也不需要打磨临时靠山的焊疤，能有效提升焊接作业的效率，同时减少对平台本体的损伤。平台侧面的孔位除了用于侧向装夹，还可以用来扩展安装延伸平台、角度工装等附件，

　　当遇到超出平台顶面尺寸的长构件焊接时，可以通过侧面孔位快速拼接同规格的平台，拓展作业面的尺寸，不需要额外购置大规格的整体平台，降低车间的工装投入成本。在孔位的深度设计上，顶面的孔深度控制在夹具插销有效啮合长度的1.2倍，既保证插销插入后有足够的结合力，不会因为焊接受力出现插销脱出的问题，又不会因为孔过深导致加工难度提升、铁屑清理困难，日常维护的时候只需要用压缩空气就能把孔内的焊渣、铁屑吹除，维护难度很低。平台的表面做了发黑防锈处理，能减少车间潮湿环境下平台生锈的概率，同时表面的粗糙度控制在合理范围，既不会因为太光滑导致工件放置的时候打滑，也不会因为太粗糙造成工件表面划伤，或者铁屑嵌在表面难以清理。对于结构设计从业者来说，这类平台的建模过程需要重点关注孔阵的参数化排布，通过阵列特征实现所有孔位的快速生成，同时要校验孔位和内部加强筋的位置关系，避免出现加工的时候钻到加强筋的问题，还要考虑焊接过程中的热变形影响，平台的整体热膨胀系数要和常用焊接工件的材料尽量匹配，减少焊接过程中因为温度变化带来的定位误差。在做安装布局设计的时候，平台的周边要预留足够的操作空间，保证焊接操作人员能围绕平台顺畅作业，同时平台的高度要匹配常规站立作业的高度，减少长时间作业的疲劳感。这类平台除了用于焊接作业，还可以作为检测划线的基准平台，或者装配作业的装配基准台，在五金加工、钢结构制作、设备装配等多个车间场景都能适用，属于通用性极强的工装基础设备。
