发动机磁铁盖配套自行车回转零件结构

　　在自行车动力系统与发动机配套部件的设计场景中，这类安装于发动机磁铁盖上的回转类零件，承担着动力衔接、定位支撑与运动导向的核心作用，很多从业者在做配套结构设计时，容易忽略这类小尺寸零件的安装公差匹配，导致后期装配出现干涉、运转异响等问题。从实际使用场景来看，该零件主要适配小排量动力辅助自行车的发动机端盖位置，磁铁盖本身需要承担磁钢定位、密封防护的作用，而这个回转零件嵌套在磁铁盖的中心通孔位置，一端与磁钢组件的中心轴配合，另一端衔接外部的动力输出拨叉结构，运转过程中需要承受径向的小幅跳动载荷，同时要保证与盖体之间的同轴度误差控制在0.02mm以内，否则会导致磁钢与线圈之间的气隙不均匀，直接影响动力输出的稳定性。

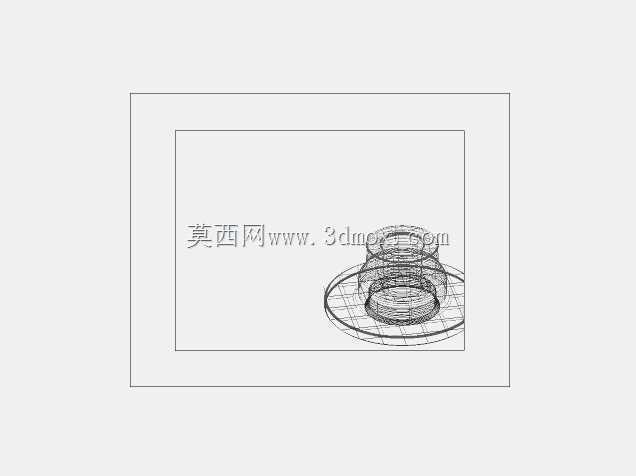

　　从设计思路层面拆解这个零件的结构，整体采用阶梯式回转体构型，底部设置直径更大的法兰盘结构，法兰盘上预留了三个均布的沉头安装孔，孔位的位置度公差按照GB/T 1184的K级精度控制，安装时可以直接嵌入磁铁盖对应的定位凹槽内，不需要额外加装定位销，靠法兰端面与凹槽端面的贴合就能实现轴向定位，这种设计的好处是减少了装配工序，同时避免了额外定位件带来的累积误差。中间段的圆柱面是主要的配合面，表面粗糙度要求达到Ra1.6，与盖体中心孔采用H7/h6的间隙配合，既保证运转时的转动灵活性，又不会因为间隙过大导致径向窜动。顶部的缩颈结构设置了环形卡槽，用来安装卡簧实现轴向的限位，防止零件在运转过程中从盖体位置脱出，卡槽的深度控制在1.2mm，宽度匹配标准轴用卡簧的尺寸，不需要单独定制非标紧固件。

　　关于安装边界的尺寸控制，整个零件的总高度为28.5mm，底部法兰盘的直径为62mm，中间配合圆柱的直径为32mm，顶部缩颈的直径为18mm，所有过渡位置都设置了R1.5的圆角，避免应力集中导致的零件断裂——很多新手建模时容易忽略过渡圆角的设置，在实际做振动测试时，直角过渡的位置很容易因为长期的交变载荷出现裂纹，尤其是这类安装在发动机附近的零件，本身长期处于振动工况下，应力集中的影响会被放大数倍。零件中心设置了直径10mm的通孔，用来穿过动力输出轴，通孔的内壁粗糙度要求为Ra3.2，与轴之间保留0.1mm的间隙，避免轴转动时与孔壁产生摩擦损耗。

　　从功能特性来看，这个零件除了基础的定位衔接作用，还承担了部分密封辅助的功能，法兰盘与磁铁盖贴合的位置预留了0.8mm深的环形密封槽，可以安装O型密封圈，防止发动机内部的润滑油从中心孔位置渗漏，密封槽的尺寸按照GB/T 3452.3的标准设计，适配线径2mm的标准O型圈，不需要开模定制非标密封件，后期维护更换的成本很低。在实际建模过程中，这类回转类零件优先采用旋转凸台的基础特征建模，所有的配合尺寸都要优先参考相邻部件的现有尺寸做基准匹配，比如磁铁盖的中心孔尺寸、磁钢组件的轴径、外部拨叉的连接尺寸，不能孤立地做单个零件的设计，否则很容易出现装配时的尺寸冲突。另外要注意的是，零件的所有尺寸标注都要以安装基准面为起点，也就是底部法兰的下端面，避免出现多基准带来的加工误差，加工时可以直接一次装夹完成所有回转面的车削加工，减少二次装夹带来的同轴度误差。

　　在实际选型适配时，要注意这个零件的材质选用铸铝合金，密度控制在2.7g/cm³左右，整体重量控制在85g上下，既保证足够的结构强度，又不会增加过多的簧下重量，影响自行车的操控灵活性。表面处理采用硬质阳极氧化，氧化膜厚度控制在10μm以上，提升表面的耐磨性能，避免长期转动出现配合面的磨损，导致间隙变大影响运转精度。很多人在做这类配套零件设计时，会盲目选用钢材来提升强度，实际上这个位置的载荷并不大，铸铝的强度完全可以满足使用需求，而且重量更轻，加工难度更低，防锈性能也更好，更适合自行车这类对重量比较敏感的应用场景。另外在建模装配验证阶段，要做干涉检查，重点确认零件转动时与磁铁盖内壁、磁钢组件、外部拨叉之间的最小间隙，保证在极限跳动的情况下也不会出现运动干涉，尤其是在做偏心载荷模拟时，要预留至少0.5mm的安全间隙，避免因为加工误差或者装配偏差导致运转卡滞。
