交流稳压器调压调节组件结构设计

　　这套调压调节组件是接触式交流稳压器的核心调压执行部件，主要应用在中小功率单相交流稳压器的调压回路中，承担输出电压微调、碳刷接触压力维持、调压行程限位的核心作用，常见于工业车间配电末端稳压、实验室精密供电、家用大功率电器稳压等场景，直接决定稳压器的调压精度与长期运行可靠性。

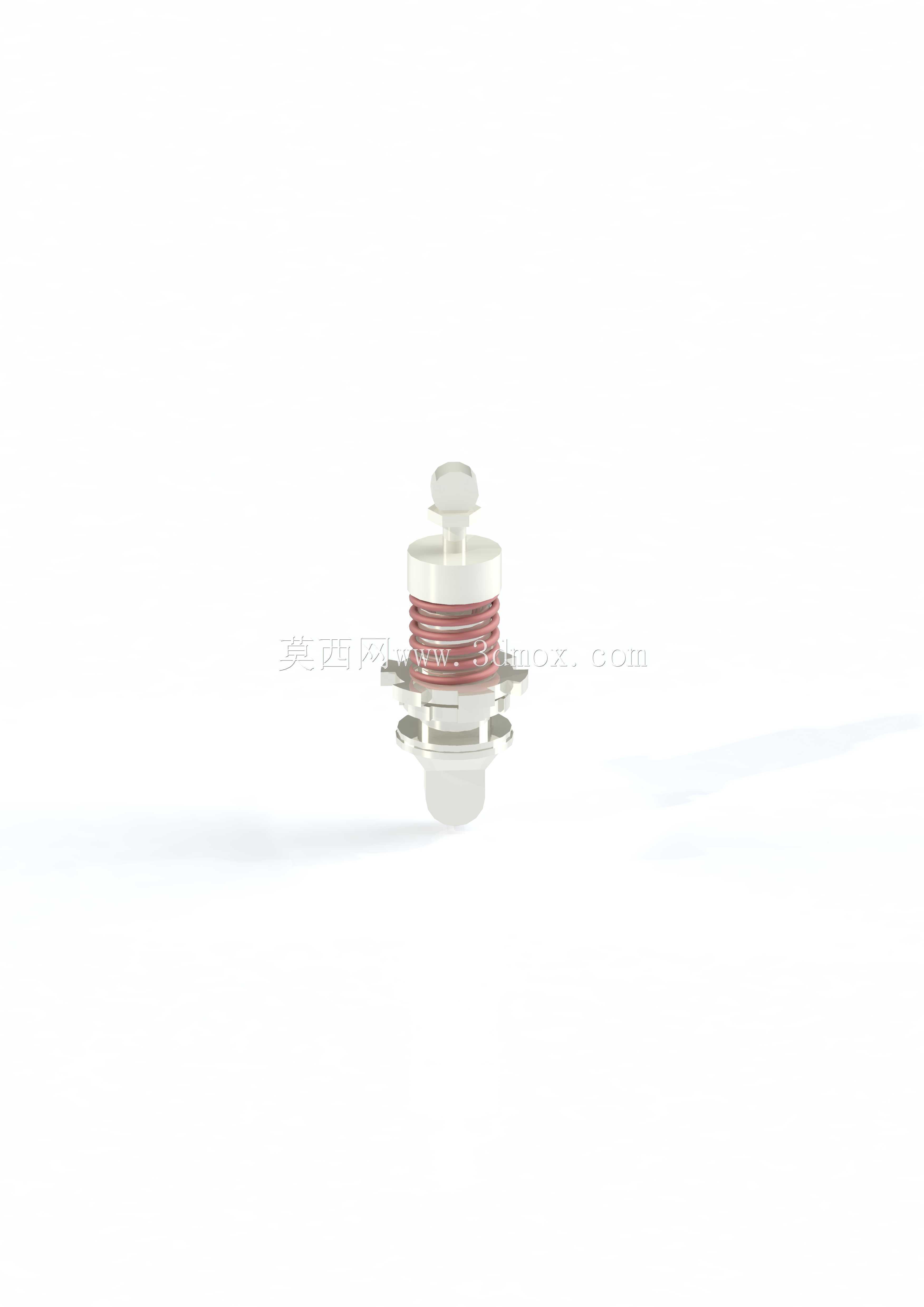

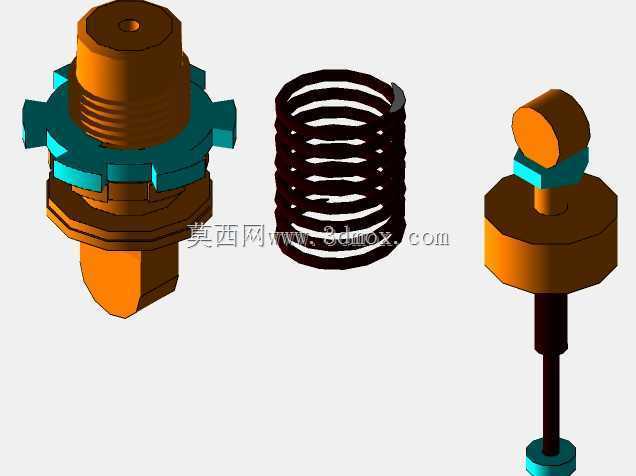

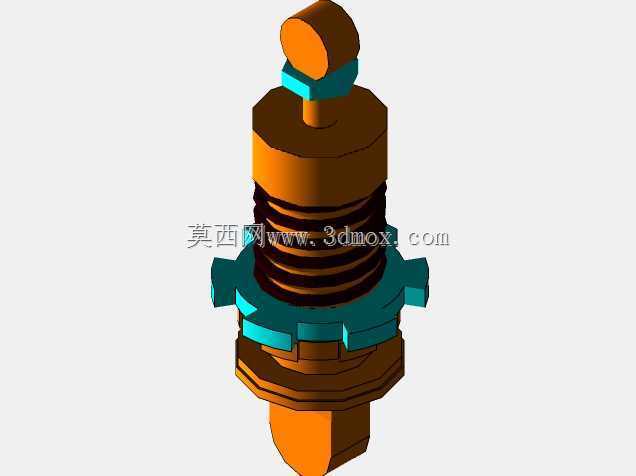

　　从实际功能拆分来看，整套组件分为三个核心部分：带安装法兰的螺纹基座、圆柱螺旋压缩弹簧、带绝缘衬套的调压顶杆。螺纹基座采用带侧翼的外螺纹结构，侧翼为对称分布的六处卡合凸台，安装时可直接卡入稳压器前面板的对应卡槽，无需额外打螺丝固定，外螺纹段与调压旋钮的内螺纹配合，旋转旋钮时可通过螺纹副带动顶杆产生轴向位移，调整碳刷与自耦变压器绕组的接触位置，实现输出电压的连续调节。基座下端的六角凸台是安装时的受力位，可使用普通开口扳手卡住完成基座与面板的锁紧，避免长期使用后基座松动导致调压行程偏移。

　　中间的圆柱螺旋压缩弹簧套在顶杆外侧，两端分别抵接基座下端面与顶杆中部的限位凸台，弹簧的预压缩量在设计时经过严格校核：预紧力过大会导致调压旋钮旋转阻力过大，日常调节手感生涩，长期使用还会加速螺纹副的磨损；预紧力过小则无法维持碳刷与绕组表面的稳定接触，容易出现接触打火、输出电压跳变的问题，甚至会因为接触电阻过大烧蚀绕组表面的铜层。弹簧的有效圈数、线径、中径参数匹配调压全行程的压缩量变化，在整个0-250V输出调压行程内，弹簧提供的接触压力波动控制在15%以内，保证碳刷与绕组始终保持可靠的滑动接触，不会因为调压位置变化出现接触压力不均的问题。

　　右侧的调压顶杆采用阶梯轴结构，上端的圆柱头是旋钮的受力接触面，中间段套有绝缘衬套，避免顶杆金属部分与基座、面板直接导通引发漏电风险，下端的细杆直接连接碳刷架，顶杆的轴向直线度公差控制在0.05mm以内，避免调压过程中出现卡滞、偏移，导致碳刷与绕组接触偏磨。顶杆中部的限位凸台同时承担弹簧限位与行程限位作用，当旋钮旋转到上下极限位置时，凸台会与基座内孔的台阶面抵接，避免过度旋转导致碳刷脱离绕组有效接触范围，或者弹簧被过度压缩产生永久塑性变形。

　　从安装边界来看，整套组件的最大径向尺寸不超过32mm，轴向总长度在弹簧自由状态下为58mm，适配面板开孔直径为20mm，安装时从面板内侧穿入，前端螺纹段伸出面板12mm用于装配调压旋钮，侧翼卡台与面板内侧的定位槽配合，可承受最大1.2N·m的旋钮旋转扭矩，不会出现跟转问题。组件的所有金属部件均做了镀彩锌防锈处理，适配稳压器内部长期40-60℃的工作温度环境，绝缘衬套采用酚醛树脂材质，耐压等级达到2kV，满足低压配电设备的绝缘安全要求。

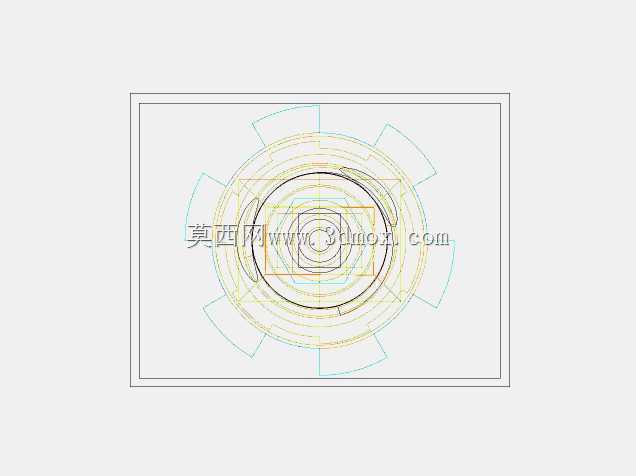

　　在实际建模过程中，螺纹段采用简化的装饰螺纹线建模，既满足装配干涉检查的需求，也避免了真实螺纹建模导致的文件体积过大，弹簧采用螺旋扫描特征生成，两端并紧磨平的结构完全贴合实际弹簧的加工工艺，顶杆的阶梯轴过渡处均做了R0.5的圆角处理，避免机加工时出现应力集中，同时也减少热处理过程中的开裂风险。整套组件的装配公差采用基孔制间隙配合，顶杆与基座内孔的配合间隙为0.02-0.04mm，既保证顶杆可以灵活轴向移动，也不会出现径向晃动导致碳刷接触偏移。

　　这类调压组件的设计难点在于平衡调节手感与接触可靠性，很多入门级稳压器容易出现调压卡顿、接触打火的问题，本质就是弹簧参数匹配不合理、配合间隙控制不当导致的。这套结构经过多轮样机验证，在-10℃到55℃的环境温度范围内，调压旋转力矩稳定在0.2-0.3N·m，碳刷接触电阻始终小于5mΩ，连续调压1万次无明显磨损，完全满足民用及一般工业场景下交流稳压器的使用要求。
