交流稳压器内部绝缘支撑结构件

项目分类:变压器/电感器 发布时间:2024-09-22 ID:775127
  • 交流稳压器内部绝缘支撑结构件

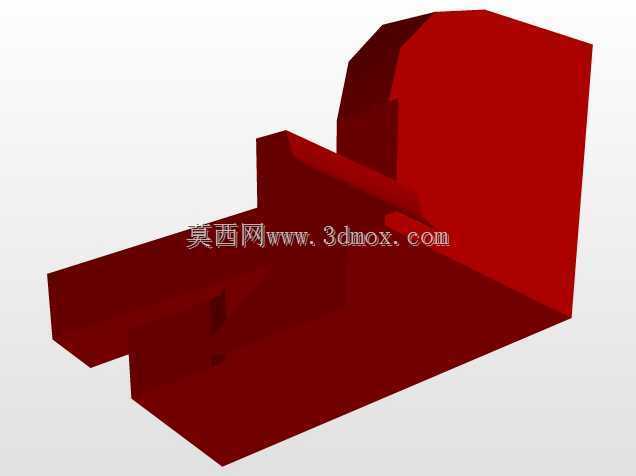

  在低压配电末端的交流稳压设备内部,这类异形结构件承担着核心绕组与整流模块的承托定位功能,日常工况下需要同时兼顾绝缘隔离、结构承重与安装限位三重作用,是稳压器装配环节中容易被忽略但直接影响整机运行稳定性的基础零件。从结构形态来看,该构件采用阶梯式异形布局,后侧立板做了圆弧切角处理,避免装配过程中棱边剐蹭绕组外层的绝缘漆包线,前侧延伸的水平托台预留了绕组固定的嵌合槽位,槽边做了1.5mm的倒角过渡,既可以减少装配时的对位难度,也能避免长期运行中棱角处应力集中导致的绝缘层破损。设计阶段首先要匹配稳压器内部的安装空间边界,立板高度需要控制在铁芯叠装后的安全绝缘距离以上,水平托台的伸出长度要刚好承托住绕组的下半圆弧面,

  同时不能遮挡侧边整流模块的散热风道,构件整体的壁厚根据承重需求做了差异化设计,承托绕组的水平段壁厚比后侧立板厚2mm,抵消绕组自重带来的长期形变风险。实际应用场景中,这类支撑件多用于中小功率的壁挂式交流稳压器,安装时通过后侧立板的预留孔位固定在稳压器的金属内框架上,水平托台直接与绕组的环氧封装层接触,材质选用绝缘性能优异的酚醛树脂层压材质,既可以实现绕组与金属框架之间的电气隔离,也能在设备运输过程中缓冲震动对绕组的冲击,避免绕组移位导致的引线拉扯断裂。从安装边界来看,构件底部与稳压器底座的散热间隙预留了8mm的通风通道,保证设备运行时绕组产生的热量可以顺着间隙流向底部的散热孔,立板后侧与框架之间预留了3mm的走线空间,

  方便绕组的引出线顺着立板边缘连接到上方的接线端子排,不会出现引线被构件挤压破损的隐患。结构设计时特意将立板顶部做了圆弧收边,没有采用直角结构,一方面是减少绝缘材料的应力集中点,避免长期温变环境下构件出现开裂,另一方面也能在人工装配绕组时减少剐蹭工伤的风险。托台表面没有做多余的防滑纹路,而是采用平整面设计,因为绕组封装后底部是平整的环氧面,平整接触面可以保证受力均匀,不会因为局部凸起导致绕组封装层受压破损。在设备实际运行过程中,这类支撑件不需要承受动态载荷,只需要承受绕组的静态自重以及设备运输过程中的冲击载荷,所以在建模时重点校验了托台根部的抗弯强度,通过在托台与立板的连接处设置三角加强筋,

  在不增加整体壁厚的前提下提升了连接位置的结构强度,同时加强筋的位置避开了绕组的圆弧轮廓,不会出现装配干涉。从装配流程来看,该构件需要在铁芯叠装完成后先固定到框架上,之后再将绕制完成的绕组顺着托台的导向斜面推到安装位置,所以托台前端特意做了3mm的导入斜角,降低装配时的对位难度,不需要额外的工装辅助就可以快速完成绕组的定位安装。考虑到稳压器长期运行时内部温度会升高到60摄氏度左右,构件的尺寸公差预留了0.2mm的热胀冷缩余量,避免高温环境下构件膨胀挤压绕组导致绝缘层受损。整个结构没有多余的装饰性设计,所有的几何特征都服务于实际功能需求,圆弧切角、倒角、加强筋、导入斜角这些细节都是从实际装配和运行需求出发设计的,没有冗余结构,既可以降低生产时的材料损耗,也能提升装配效率,减少后期运行的故障隐患。
