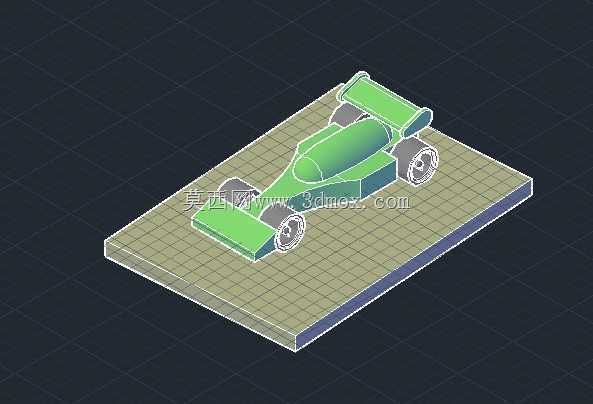

等轴测风格F1方程式赛车简化结构模型

　　做这个简化赛车结构的时候，最先考虑的是教学演示场景的适配性——很多刚接触机械结构、车辆工程入门的学习者，很难直接理解方程式赛车的整体布局逻辑，过于精细的全参数化模型反而会让新手抓不住核心布局重点，所以在建模初期就确定了做结构减法的思路，把非核心的覆盖件卡扣、线束排布、油路接口这些细节全部省略，只保留决定车辆动力学特性的核心结构模块。从实际应用场景来看，这个模型既可以作为车辆工程专业入门课程的教具，用来讲解方程式赛车的轴荷分配逻辑、空气动力学套件的基础布局，也可以作为CAD入门练习的参照样例，帮助初学者掌握等轴测视图下的实体建模、拉伸切除、特征阵列这些基础操作。模型的整体布局严格遵循方程式赛车的经典配重逻辑：前翼模块设置在车身最前端，

　　宽度略宽于前轮轮距，预留出前轮转向的运动间隙，建模时特意将前翼的主翼面角度做了简化处理，没有做复杂的多段翼面结构，只保留了基础的下压力生成面特征，方便学习者理解前翼在整车空气动力学系统中的基础作用。车身中部的单体壳部分做了一体化处理，没有拆分复杂的层状结构，轮廓按照真实赛车的驾驶舱收窄逻辑做了曲面过渡，两侧的侧箱区域保留了基础的散热通道轮廓，没有做内部散热器的细节建模，重点突出驾驶舱居中、前后轴荷接近50:50的布局特点。后轮前方的尾翼模块采用了双片式简化结构，安装位置高出后轮最高点，符合真实赛车尾翼的安装高度要求，建模时特意将尾翼的支撑结构做了加粗处理，避免在低精度渲染或者快速打印时出现结构断裂的问题。

　　车轮部分采用了简化的轮胎加轮毂结构，没有做复杂的胎纹、轮毂辐条细节，轮毂中心保留了轴孔的安装特征，四个车轮的安装位置严格对齐轮距参数，前后轮距按照真实F1赛车的比例做了缩放，前轮轮距略窄于后轮轮距，符合竞速车辆的转向特性设计要求。整个模型放置在带网格的基准平台上，平台的尺寸边界刚好覆盖整车的最大外轮廓，前后左右都预留了均匀的余量，方便在建模时做尺寸参照，也适配3D打印时的基板摆放要求，不需要额外调整模型位置就能直接生成打印切片。从安装边界来看，整车的最低点是底盘平面，和基准平台完全贴合，没有悬空结构，所有突出部件比如前翼端板、尾翼端板的外边缘都没有超出平台边界，在做装配演示或者动画制作的时候，不会出现部件超出视口边界的问题。

　　建模过程中特意将所有特征做了全约束处理，每个部件的位置都和整车坐标系做了关联，修改轴距参数的时候可以直接通过调整草图尺寸驱动整体结构变化，不需要逐个部件重新定位，方便后续做参数化调整，比如修改轮距、调整前后翼的安装角度、改变车身宽度的时候，都能快速完成模型迭代。考虑到入门学习者的使用习惯，整个模型的特征树做了分层处理，前翼、前轮、车身、后轮、尾翼、基准平台分别放在不同的特征组里，隐藏或者单独修改某个模块的时候不会影响其他部分的结构，比如讲解空气动力学套件的时候，可以单独隐藏车轮和车身，只保留前后翼结构做剖面演示；讲解底盘布局的时候，可以隐藏上半部分的车身覆盖件，直接观察底盘的平面轮廓。模型的所有倒角、圆角都做了统一处理，没有过小的圆角特征，避免在导入其他三维软件或者做格式转换的时候出现特征丢失的问题，所有曲面都是连续的G1连续，没有破面、重叠面的问题，不管是做渲染演示、3D打印还是结构仿真的前处理，都不需要额外做几何修复工作。从实际用途延伸来看，这个模型还可以作为自动化竞速小车的结构参照，很多大学生工程训练竞赛里的无碳小车、智能竞速车，都可以参考这个模型的轴荷分配、轮距设置、空气动力学套件布局思路，在简化结构的基础上加装动力模块、转向模块，快速完成原型车的结构设计，不需要从零开始搭建整车布局框架，能大幅缩短前期方案设计的时间。
