交流稳压器配套U型安全支撑构件结构设计

　　在低压供配电、工业现场稳压供电场景中，交流稳压器的运行稳定性直接关系到后端精密用电设备的供电安全，除了核心的调压线圈、控制电路、采样模块之外，配套的结构支撑与安全防护构件往往是容易被设计人员忽略、却直接影响设备长期运行可靠性的细节部分。本次涉及的U型安全支撑构件，正是针对交流稳压器内部走线排布、外接操作手柄的限位防护需求设计的结构件，从实际工程落地的角度出发，该构件的设计需要兼顾安装便捷性、结构强度、操作防误触三个核心维度，不能单纯按照理论受力计算做结构堆砌，要结合稳压器整机的装配公差、现场运维的操作习惯做细节优化。

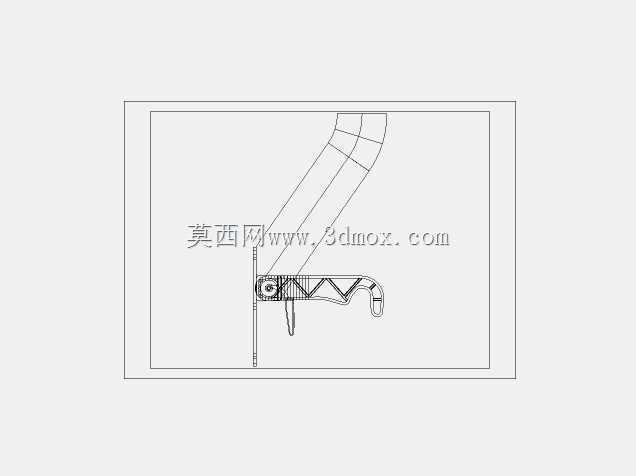

　　从结构形态上看，该构件采用弯折成型的U型主体结构，弯折段做了圆弧过渡处理，避免尖锐边角在装配、运维过程中划伤操作人员或者破坏线缆绝缘层，构件下部设置了带锯齿状防滑纹理的握持限位段，这部分结构主要是配合稳压器的手动调压操作手柄使用，当运维人员需要手动切换稳压档位、做应急分断操作时，该段结构可以给手部提供稳定的支撑着力点，避免操作时打滑导致的操作不到位、误触相邻带电端子的问题。构件的固定端设置了同轴的安装孔位，孔位公差按照H7级精度设计，既可以适配标准M6规格的紧固件做刚性固定，也可以根据安装需求加装绝缘衬套，实现构件与稳压器金属壳体之间的电气隔离，避免构件意外带电带来的安全隐患。

　　在设计思路上，该构件没有采用一体化实心切削的加工方案，而是优先选用冷弯冲压工艺做成型加工，原材料选用2mm厚的冷轧钢板，表面做镀锌钝化处理，在保证结构强度满足150N侧向受力不发生永久形变的前提下，尽可能压缩构件的整体重量与材料成本，适配交流稳压器批量化生产的成本控制需求。构件的弯折角度经过多轮样机验证，最终确定为127度，这个角度既可以保证操作时手部的操作空间足够，不会因为构件与壳体之间间隙过小导致操作卡手，也不会因为弯折角度过大导致构件突出壳体过多，增加设备运输、安装过程中构件受碰撞变形的概率。

　　从安装边界来看，该构件的安装基准面与稳压器侧部操作面板的平面度公差要求控制在0.2mm以内，固定孔位的中心距偏差不超过0.1mm，避免安装后出现构件歪斜、操作手柄行程卡滞的问题。构件安装完成后，最外侧突出面板的距离控制在38mm，既符合低压电气设备操作件的安全距离要求，也不会额外增加设备的整体安装占位空间，适配机柜内安装、壁挂安装等多种稳压器部署场景。构件上部的弧形延伸段，主要作用是对操作手柄的活动行程做物理限位，当手柄扳动到最大行程位置时，会与弧形段的内壁接触，避免手柄超行程扳动导致内部调压机构的齿轮、连杆结构出现过载损坏，同时弧形段的轮廓完全匹配手柄的运动轨迹，不会对手柄的正常操作造成干涉。

　　在实际应用场景中，这类支撑构件除了应用在常规的工业交流稳压器上，也可以适配小容量家用稳压电源、精密实验室稳压供电设备的结构需求，只需要根据不同设备的面板厚度、操作手柄尺寸调整安装孔位间距、构件弯折角度即可，具备较强的结构通用性。设计过程中需要特别注意，构件的所有边缘都要做去毛刺处理，焊接部位（如果有拼接结构）要做打磨平滑处理，避免在长期使用过程中积灰、或者划破运维人员的防护手套；构件表面的镀锌层厚度要控制在8μm以上，保证在常规工业环境下10年以上不出现锈蚀，避免因为构件锈蚀导致的结构强度下降、操作卡滞问题。另外，针对部分有绝缘要求的特殊应用场景，该构件也可以替换为阻燃ABS工程塑料做注塑成型，此时需要调整加强筋的排布位置，保证塑料材质的构件同样能满足受力要求，同时塑料材质本身具备绝缘特性，可以省去绝缘衬套的安装步骤，进一步简化装配流程。

　　很多刚接触电气结构设计的工程师，往往会把注意力全部集中在核心电气元件的选型上，认为这类结构支撑件只是无关紧要的配件，随便画个形状能装上就行，但从实际现场运维的反馈来看，相当一部分稳压器的操作故障、安全隐患，都来自于这类小结构件的设计缺陷：比如构件边缘锋利划破线缆绝缘导致短路、构件角度不合理导致操作费力、构件强度不足受碰撞变形卡住操作手柄导致无法紧急断电等，这些问题看似细小，却可能在关键时候导致供电中断、甚至引发电气安全事故。因此在做这类构件的三维建模时，不能只画个大概的外形，要把安装公差、工艺圆角、表面处理要求、受力形变余量都考虑进去，结合实际操作的人机工程学要求做细节调整，才能让构件真正起到安全支撑、操作辅助的作用，而不是成为设备运行的隐患点。
