16mm缸径15mm行程双作用紧凑型气动缸

　　这款双作用气缸的两个气口分别布置在缸体的前后端位置，压缩空气从不同气口进入时可分别推动活塞完成伸出、复位动作，不需要额外加装外置复位弹簧，相比单作用弹簧复位气缸，它的伸出和回缩输出力一致性更好，不会因为弹簧疲劳出现回程力衰减的问题，适合需要双向出力、动作频次较高的工位，比如小型物料的推料、夹具的松紧驱动、检测探针的进给动作，都能稳定适配。设计阶段首先围绕16mm孔径的推力参数做了密封结构的匹配，活塞部位采用双向Y型密封圈搭配导向环的组合，既保证了活塞往复运动时的动密封性能，避免压缩空气内泄导致的出力不足，也通过导向环抵消活塞运动过程中的径向偏载，减少活塞杆与端盖导向套的偏磨，提升气缸的连续运行寿命。在轻工包装、电子元器件组装、小型自动化检测工位这类空间局促的自动化场景里，执行元件的安装空间往往被压缩到极致，常规标准气缸的端盖厚度、整体长度很难适配紧凑布局的需求，这款小规格双作用紧凑型气动缸，正是针对这类窄安装空间的直线往复驱动需求设计。不同于常规拉杆式气缸的分体式拉杆锁紧结构，这款气缸采用缸筒与端盖一体化嵌合的结构设计，取消了外露的四根拉杆，整体径向尺寸控制在极小范围内，缸体外形做了等径光面处理，没有突出的安装凸台，既可以通过前端盖的内螺纹直接拧入设备安装板的预制螺纹孔实现嵌入式安装，也可以搭配配套的法兰固定件从端面锁紧，安装方式灵活，能适配不同设备的安装空间预留情况。从功能逻辑上看，

　　端盖的活塞杆导向部位做了加长导向段设计，相比普通短导向的紧凑型气缸，它能承受一定程度的侧向负载，在一些没有额外导向机构的简单推料工位，不需要额外搭配直线导轨做辅助导向，也能保证活塞杆动作顺畅，不会出现卡滞问题。尺寸边界上，这款气缸的15mm行程刚好覆盖小型自动化工位常见的短行程驱动需求，整体伸出后的总长度控制在非常紧凑的范围内，不会因为行程预留过长导致缸体突出设备安装面过多，干涉周边的传感器、管线布局。缸体的气口采用标准内螺纹接口，和常规同缸径气缸的气口规格保持一致，现场安装时不需要单独定制转接头，直接使用常规气动快插接头就能完成气管连接，替换维护非常方便。在实际产线应用中，这类小规格紧凑型气缸常被用在3C电子的小件搬运工位，

　　配合微型吸盘完成小零件的短距离移送，也会用在包装设备的折边、压合工位，完成小幅度的直线压合动作，还有部分小型检测设备会用它来驱动检测头的升降，因为整体体积小，安装在检测模组旁不会占用过多的视觉检测空间，不会遮挡工业相机的拍摄视野。设计过程中还对缸体的边角做了钝化处理，没有尖锐的加工棱角，现场安装调试时不会划伤操作人员的手部，也不会刮破周边的气动管线。活塞与活塞杆的连接采用滚压铆接的固定方式，相比传统的螺纹连接加锁紧螺母的结构，它的连接部位没有突出的螺母结构，进一步压缩了活塞端的轴向尺寸，让整体缸体长度可以做的更短，同时铆接结构的抗松动性能更好，在高频往复动作的工况下不会出现活塞杆与活塞松脱的问题。端盖与缸筒之间采用静密封O圈做密封，

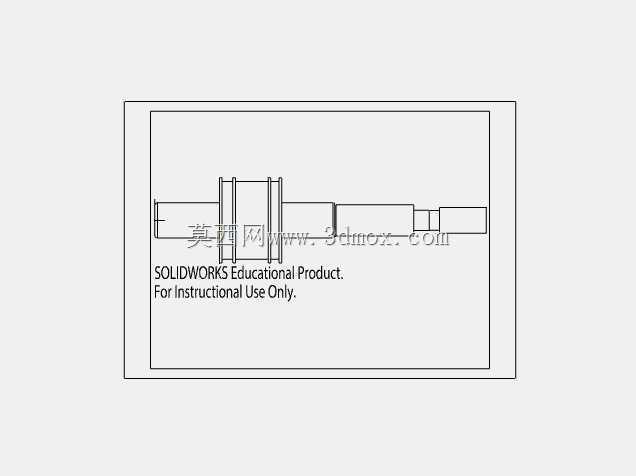

　　装配时通过过盈压合完成固定，不需要额外涂密封胶，后期如果需要更换密封件，只需要用专用工具压出端盖就能完成内部密封件的更换，维护成本较低。对于设备选型的工程师来说，这类紧凑型气缸的选型不需要复杂的参数换算，只需要确认工位需要的输出推力、安装空间尺寸、行程长度三个核心参数就能完成匹配，它的输出力可以根据工作气压直接换算，0.5MPa工作气压下的理论推力和拉力都能满足小型工位的负载需求，不需要额外选大缸径造成空间和成本的浪费。建模过程中对气缸的所有安装尺寸、密封槽尺寸、气口位置都做了参数化处理，后续如果需要衍生不同行程、不同安装方式的同系列气缸，只需要修改对应参数就能快速生成模型，能大幅缩短系列化产品的设计周期，也方便设备设计工程师直接调用模型完成整体设备的布局装配，不需要重新绘制气缸的三维模型，提升整体设备的设计效率。
