汽车车轮拆装维修专用辅助工具结构

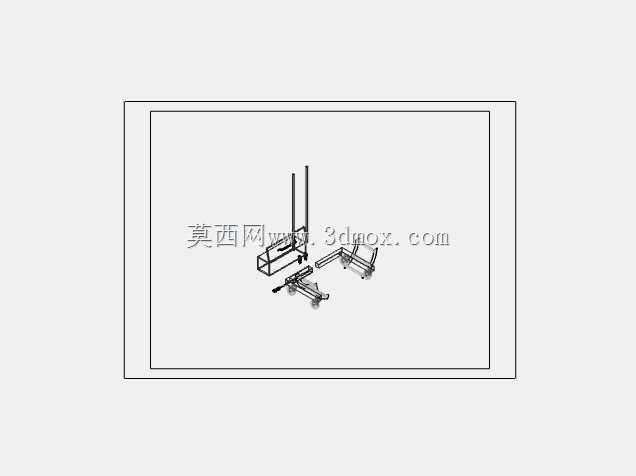

　　这套工具的设计初衷，是解决汽修场景里车轮拆装作业的痛点——日常维保中，不管是乘用车轮胎更换、商用车轮组检修，作业人员徒手搬运沉重的车轮总成时，很容易出现轮辋磕碰制动盘、螺栓对位偏差刮伤螺纹的问题，尤其是大尺寸防爆胎、重载车型的钢制车轮，单轮重量可达三四十公斤，单人作业时托举对位的劳动强度极高，还存在车轮滑落砸伤操作人员的安全隐患。整套工具采用分体式模块化结构，包含轮组承托架、对位导向机构、移动支撑单元三个核心部分，没有多余的冗余结构，所有受力部位都做了应力集中规避处理，比如承托臂的弯折处采用大圆弧过渡，避免长期承重出现金属疲劳断裂。从结构设计逻辑来看，承托架的支撑面做了仿形弧度处理，弧度参数匹配常见13到22英寸轮辋的外轮廓曲率，

　　承托面上嵌有防滑橡胶垫，既可以避免金属硬接触刮伤轮辋漆面，也能防止轮组在移动对位过程中出现侧滑偏移。移动支撑单元采用低重心布局，脚轮选用带锁止功能的万向承重轮，轮架的安装位置刻意下沉，让整个工具的重心高度控制在150毫米以内，即使承托满负载的车轮总成，推移过程中也不会出现侧翻风险；导向机构的可调行程覆盖了市面上绝大多数乘用车、轻型商用车的轮轴安装高度，调整范围从220毫米到580毫米，调整滑道采用间隙配合设计，锁止销采用弹簧自复位结构，调整高度时不需要额外工具，单手即可完成档位切换与锁止。在实际作业场景中，使用这套工具时，先将车轮总成滚放到承托架上，锁止脚轮固定工具位置，

　　调整承托高度让车轮的螺栓孔中心与车辆轮轴的法兰中心处于同一水平面，之后推移工具让轮轴对位导入车轮中心孔，再微调横向位置让螺栓孔完全对位，就可以轻松穿入轮毂螺栓完成紧固，全程不需要人力全程托举车轮，作业效率能提升40%以上，也能避免对位偏差带来的螺纹损伤、轮辋磕碰问题。从安装边界来看，整套工具收拢后的整体尺寸控制在长850毫米、宽420毫米、高1100毫米以内，不会占用过多的汽修工位空间，即使是空间紧凑的社区快修店，也可以轻松放置在工位边角；承托架的最大承重设计为120公斤，除了常规乘用车车轮，也能满足轻型货车、大型SUV的全尺寸备胎拆装承重需求。结构细节上，所有金属构件都采用薄壁矩形管焊接成型，

　　在保证结构强度的前提下尽可能控制自身重量，整套工具空载重量不到18公斤，单人就可以轻松搬移调整；焊接部位都做了焊后打磨处理，没有毛刺锐角，避免作业过程中刮伤操作人员或者刮蹭车辆漆面。导向滑道内部嵌有自润滑尼龙衬套，长期使用也不会出现金属干摩擦导致的卡滞问题，不需要频繁加注润滑脂维护，适配汽修车间多粉尘、多油污的作业环境，不会因为碎屑进入滑道导致调整功能失效。在功能拓展性上，承托架的支撑臂预留了标准安装孔位，可以根据作业需求加装轮胎夹持模块、螺栓收纳托盘等附加配件，不需要改动主体结构就能拓展不同的作业功能，比如加装夹持模块后可以辅助完成轮胎扒胎、动平衡检测的轮组转移作业，不用额外配置对应的转运工具。不同于市面上常见的一体式车轮搬运工具，这套分体结构的设计还可以单独拆分使用，比如移动支撑单元可以单独作为重物移位器，用来转运汽修车间里的制动盘、刹车分泵等较重的零部件，承托架也可以临时作为轮组放置架，用来摆放拆卸下来的车轮总成，避免车轮直接接触地面弄脏胎面或者轮辋。在对位精度的设计上，承托架的横向位置设置了微调旋钮，对位时可以通过旋钮实现毫米级的横向位置调整，不需要反复撬动沉重的车轮来对准螺栓孔，尤其是对于采用轮毂螺栓过盈配合的车型，微调功能可以大幅降低对位难度，避免硬敲硬撬损坏轮毂轴承的密封结构。
