六孔对称轮辐式机械连接盘结构练习件

　　这款六孔对称轮辐式构件，日常多作为传动系统里的中间连接载体使用，在小型输送设备的动力衔接段、台式工装的旋转工位转接处都能见到这类结构的身影，核心作用是实现输入端与输出端的扭矩传递，同时依靠周向均匀分布的安装孔保证连接后的动平衡性能，避免高速运转时出现偏载抖动的问题。从实际应用场景来看，这类结构不需要承受超大冲击载荷，更多是在中低转速的工况下完成动力转接，比如小型自动化生产线的旋转工作台驱动端、教学实训用的拆装演示台架上，这类零件的拆装、测绘、建模都是机械入门阶段必须掌握的典型结构。

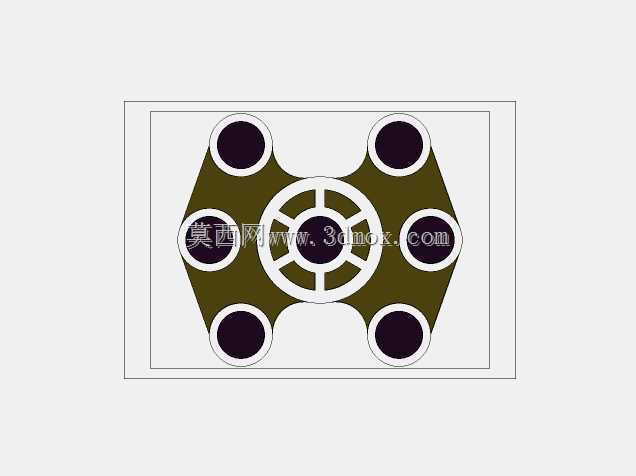

　　设计这款构件的时候，首先要确定中心基准，整个零件完全以中心轴线为对称基准，六个安装孔沿中心圆周方向呈60度夹角均匀排布，每个孔的中心到零件中心的距离完全一致，这样的排布逻辑能保证每个安装点的受力均匀，螺栓锁紧后不会出现局部应力集中的问题。中心区域采用轮辐式镂空设计，不是实心结构，一方面是在保证整体结构强度的前提下降低零件自重，减少转动时的惯量，另一方面轮辐之间的镂空区域也能给安装时的工具操作留出避让空间，方便拧紧周边安装孔的紧固件。外围的六个安装孔为沉孔结构，装配时螺栓头可以完全沉入孔内，不会突出零件表面，避免运转时和周边相邻构件发生刮碰，同时沉孔的深度要匹配对应规格螺栓的头部高度，保证锁紧后螺栓端面和零件表面齐平，不会出现突出或者凹陷过深影响连接刚性的问题。

　　从外形尺寸边界来看，零件整体为对称类盘状结构，最大外轮廓的外接圆直径要和适配的安装工位预留空间匹配，六个安装孔的中心距公差需要控制在IT7级精度范围内，不然装配时会出现螺栓无法顺利穿入的问题，中心轴孔的尺寸要和对接的传动轴径采用过渡配合，保证传递扭矩时不会出现相对打滑的情况。零件的厚度方向要根据传递的扭矩大小核算，常规中低转速工况下，厚度取安装孔直径的1.2到1.5倍即可满足强度要求，不需要额外做加厚处理，轮辐的筋条宽度要均匀，过渡位置全部采用圆角衔接，避免热处理或者受力时在转角位置出现应力开裂的问题。

　　实际建模过程中，这类对称结构不需要逐个绘制所有特征，只需要完成单个安装孔和对应轮辐段的特征绘制，之后通过圆周阵列命令就能完成其余特征的创建，能大幅提升建模效率，同时也能保证所有特征的参数一致性，避免手动逐个绘制出现的尺寸偏差。建模时要注意沉孔的同轴度要求，每个安装孔的沉孔部分和下方的通孔部分必须保持同轴，公差控制在0.02mm以内，不然螺栓装配时会出现偏斜，影响连接的可靠性。中心区域的轮辐和外圈、中心轮毂的衔接位置要做R角过渡，不要做成直角结构，直角位置在零件承受交变载荷时很容易萌生疲劳裂纹，长期运转会存在断裂风险。

　　这类零件在实际加工时，多采用45号钢作为毛坯材料，经车床加工完成两端面和中心轴孔的粗精加工，之后采用钻床或者加工中心完成六个周向安装孔的钻、扩、锪沉孔工序，加工完成后要做去毛刺处理，所有孔口和棱边都要倒钝，避免装配时划伤操作人员或者损坏相邻零件的配合表面。如果是用于有防锈要求的工况，表面还可以做发黑或者镀锌处理，提升零件的抗锈蚀能力，延长在潮湿工况下的使用寿命。在安装适配的时候，要注意六个螺栓的锁紧力矩要保持一致，按照对角线顺序逐步拧紧，不要一次性把单个螺栓锁死，不然会导致零件出现翘曲变形，影响传动时的端面跳动精度，最终导致整个传动段出现运转异响、磨损加快的问题。
