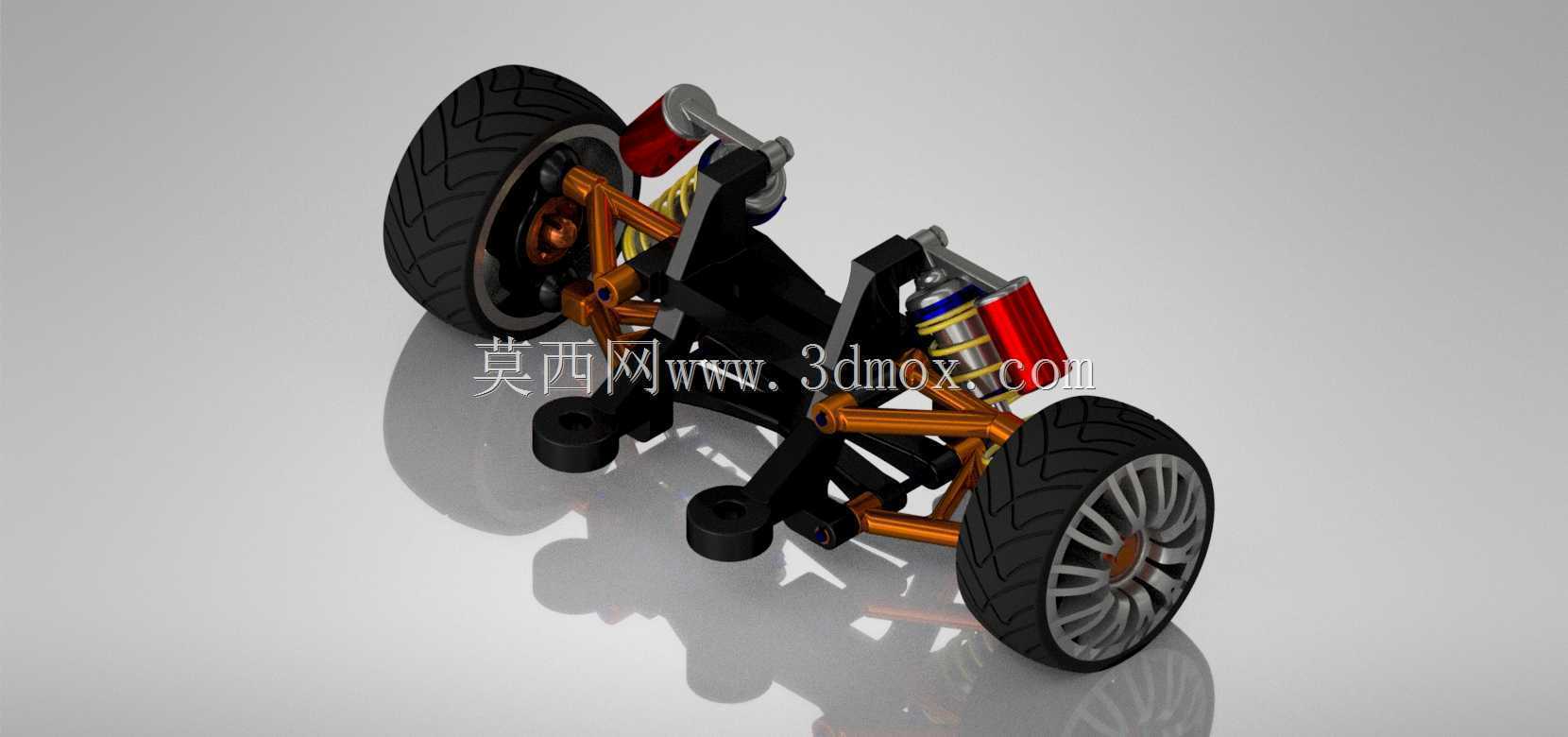

在整车底盘开发流程中,悬架系统是连接车轮与车身承载结构的核心总成,直接决定车辆行驶过程中的操控稳定性、乘坐舒适性与轮胎接地性能,这套双轮悬架装配结构可完整呈现悬架各部件的装配逻辑与运动配合关系,覆盖乘用车前悬常用的双叉臂结构的核心组成部分。从实际装车场景来看,这类悬架结构多用于高性能乘用车、轻型越野车辆的前桥位置,承担车轮与车身之间的力传递作用,包括垂直方向的颠簸冲击力、加速制动时的纵向力、转向过弯时的侧向力,同时要保证车轮在跳动过程中定位参数保持在设计公差范围内,避免出现轮胎异常磨损、转向回正力异常、侧倾过大等问题。从设计思路层面,这套结构在建模时优先还原了各部件的运动副约束关系,上下控制臂采用镂空式的金属摆臂结构,
摆臂的铰接点位置完全按照实车硬点坐标布置,保证车轮跳动时的主销后倾、主销内倾、车轮外倾、前束值的变化曲线符合底盘调校的设计要求,不会出现运动干涉。减震器与螺旋弹簧采用分体式布置结构,减震器上端通过减震器顶胶连接车身轮拱位置的安装座,下端固定在转向节的减震器安装支耳上,螺旋弹簧布置在减震器旁侧,下端支撑在下控制臂的弹簧座上,上端抵靠在车身弹簧托盘上,这种布置方式可以在有限的轮舱空间内,获得更长的减震器工作行程,同时降低减震器承受的侧向力,延长减震器的使用寿命。转向节部分集成了轮毂轴承安装位、刹车卡钳安装支耳、转向拉杆连接球头座,各个安装面的平面度、安装孔的位置度都按照实际加工公差要求做了建模还原,可直接用于后续的装配干涉检查、
运动仿真分析。从安装边界来看,这套悬架总成的上端安装点分布在车身轮拱内侧的三个固定位,分别对应减震器顶胶、螺旋弹簧上端托盘、上控制臂的两个车身铰接点,下控制臂的前后两个铰接点固定在副车架对应的安装座上,转向拉杆内端连接转向机的输出齿条,整个总成的横向安装宽度适配常规16-18寸轮毂的轮距要求,纵向安装深度不会侵入发动机舱与乘员舱的边界,车轮上下跳动的行程范围覆盖常规铺装路面行驶的颠簸行程,极限压缩行程下轮胎不会与轮拱内衬发生干涉,极限拉伸行程下各个铰接点的球头不会出现脱出风险。在结构细节上,摆臂与车身、副车架连接的位置都设计了橡胶衬套安装位,可通过衬套的径向、轴向刚度调校,过滤路面传递到车身的细碎振动,同时抑制车辆急加速、
急制动时的俯仰动作;防倾杆连接杆连接下控制臂与横向稳定杆,在车辆过弯侧倾时,通过防倾杆的扭转刚度减少两侧车轮的高度差,降低车身侧倾角度。这套装配结构的动画演示可完整呈现从单个零件到总成的装配顺序,包括下控制臂与副车架的铰接安装、转向节与下控制臂球头的连接、减震器与螺旋弹簧的分总成装配、上控制臂与转向节及车身的连接、轮毂与刹车组件的安装、转向拉杆与转向节的连接全流程,每个部件的装配方向、紧固件的安装位置都清晰呈现,可用于新入职结构工程师的装配工艺培训,也可作为悬架结构设计时的硬点布置参考,在建模过程中,各个部件的壁厚、加强筋位置都参考了量产车的实际结构,摆臂的加强筋布置在受力最大的弯曲载荷路径上,在保证结构强度满足冲击载荷要求的前提下,尽可能降低簧下质量,提升悬架的响应速度。
