福特发动机凸轮轴集成皮带轮结构

　　在乘用车内燃机的配气机构开发流程中，凸轮轴与正时皮带轮的集成结构直接决定了气门开闭时序的控制精度，也影响着前端轮系的传动可靠性，本次拆解的这套凸轮轴带集成皮带轮结构，是福特旗下小排量自然吸气机型上的量产配套部件，在日常的发动机三维建模、逆向测绘以及教学演示场景中，这类实物级的三维结构能帮结构工程师快速理清配气端的装配逻辑，省去大量从二维图纸反推空间结构的时间。

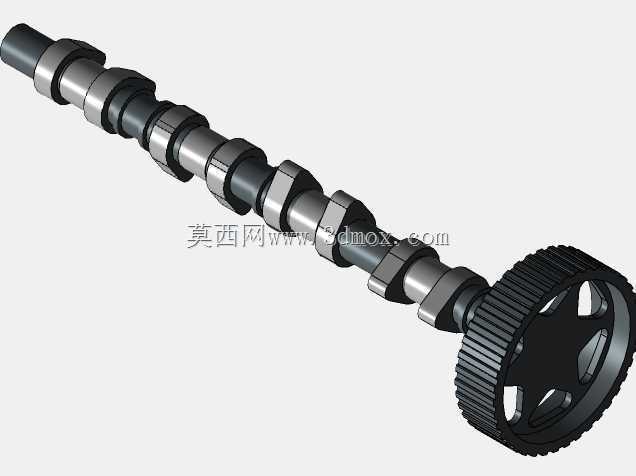

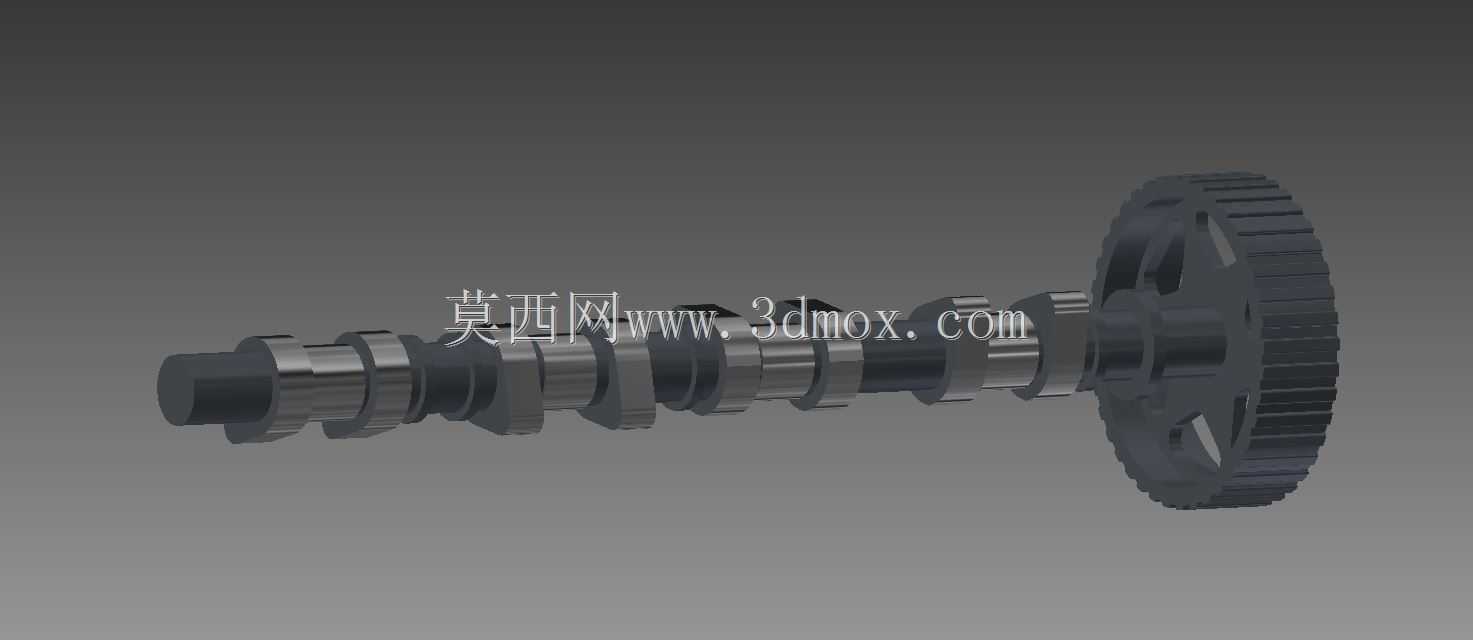

　　从实际装车的应用场景来看，这套部件安装在发动机缸盖的前端凸轮轴轴承座位置，皮带轮端通过正时皮带与曲轴前端的正时带轮连接，将曲轴的动力按照固定传动比传递给凸轮轴，驱动轴身上的各缸凸轮按照预设的相位角推动挺柱或者摇臂，精准控制进排气门的开启升程与开闭时刻，保证气缸内的进排气过程与活塞的四冲程运动完全匹配。很多刚接触发动机结构的建模人员容易忽略凸轮轴的轴向定位细节，这套结构的皮带轮轮毂位置就集成了轴向止推的贴合面，安装时与缸盖前端的止推片配合，能抵消皮带传动带来的轴向窜动，避免凸轮轴轴向位移导致的气门相位偏差，这一点在建模时需要严格控制贴合面的平面度公差，实际加工中这个面的粗糙度要求通常达到Ra1.6，才能保证长期运转下止推片的磨损量在设计寿命范围内。

　　从结构设计思路来看，这套凸轮轴采用了整体式铸铁铸造后精加工的工艺路线，轴身上的各缸凸轮型线是经过配气机构动力学仿真优化后的轮廓，不同气缸对应的凸轮相位角按照点火顺序错开120度（针对直列三缸机型）或者180度（针对直列四缸机型），建模时不能简单将单个凸轮轮廓复制阵列，必须严格按照相位角偏移对应角度，否则会出现气门开闭时序错乱的问题。轴身的轴颈直径是按照轴承座的配合公差设计的，从前到后各轴颈的直径保持一致或者略有递减，方便装配时从缸盖前端穿入轴承孔，每个轴颈位置都设计有对应的润滑油道开孔，装配后与缸盖内的润滑油道连通，压力机油会通过开孔进入轴颈与轴承衬套的间隙，形成流体动压润滑，减少运转过程中的摩擦磨损。

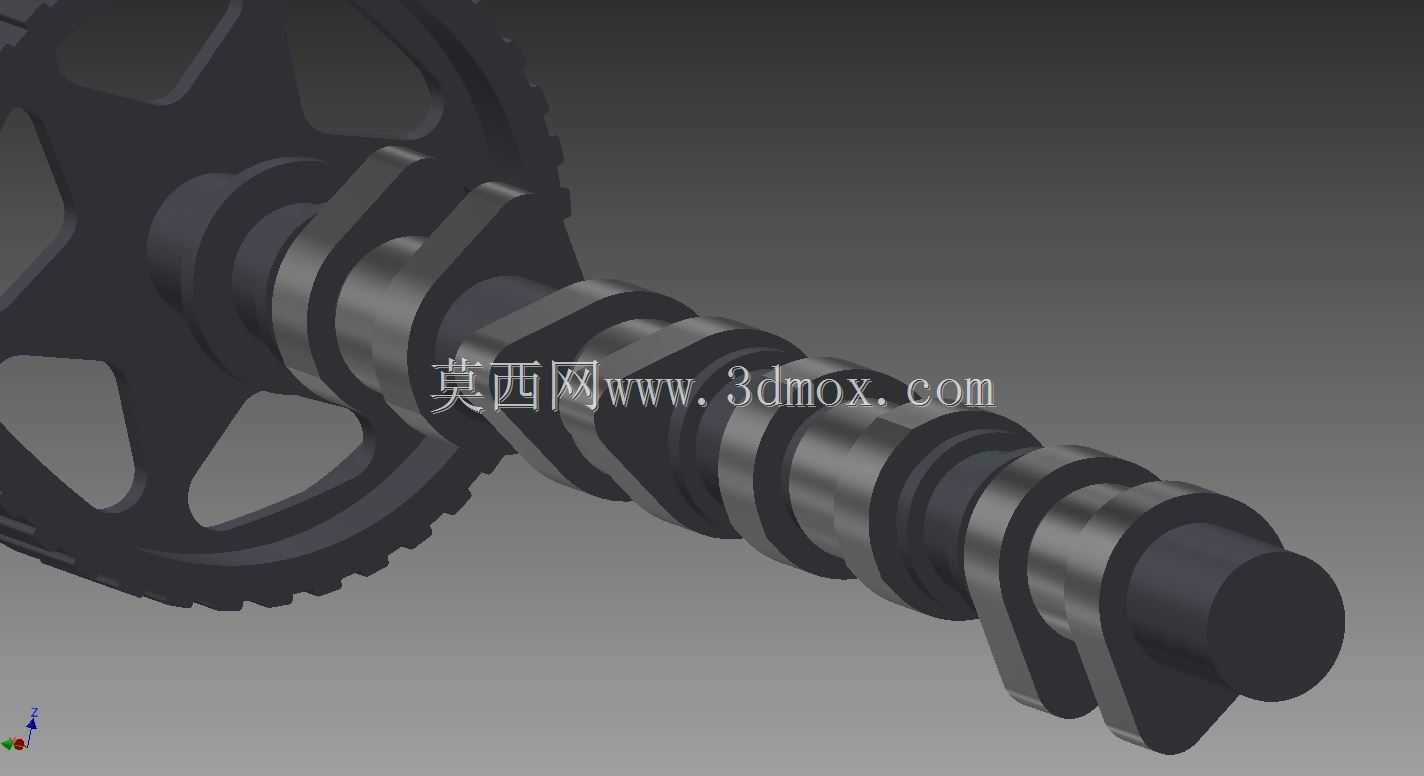

　　集成在轴端的皮带轮采用了粉末冶金烧结成型的工艺，轮齿的齿形是适配正时皮带的圆弧齿形，相比传统的梯形齿，圆弧齿的啮合应力更小，传动过程中的噪音更低，也能承受更大的传动扭矩，避免高速运转时出现跳齿故障。皮带轮的中心孔与凸轮轴轴端采用过盈配合加半圆键定位的连接方式，过盈量控制在0.02-0.04mm之间，既可以保证传动过程中不会出现相对转动，也不会因为过盈量过大导致装配时轮毂开裂。皮带轮端面上设计有多个减重孔，在保证轮体结构强度的前提下降低了转动惯量，减少正时传动系统的运转阻力，同时这些减重孔也可以作为正时校对的标记孔，装配时对准缸盖上的正时标记，就能保证凸轮轴与曲轴的相位关系正确。

　　从安装边界尺寸来看，这套凸轮轴的总长度根据适配的机型缸数不同有所调整，以直列四缸机型适配的版本为例，轴身总长度约320mm，最大轴颈直径约28mm，前端皮带轮的外径约120mm，轮齿数量为40齿，与曲轴端20齿的正时带轮配合，实现2:1的固定传动比，保证曲轴每旋转两圈，凸轮轴旋转一圈，完成一个完整的工作循环。建模时需要注意凸轮轴的各轴颈同轴度公差要求控制在0.02mm以内，凸轮型面的轮廓度公差不超过0.015mm，否则会导致气门升程偏差，影响发动机的动力输出与排放表现。皮带轮的安装端面与凸轮轴轴线的垂直度公差不超过0.03mm，避免皮带运转时出现偏磨，导致正时皮带寿命缩短。

　　在实际的维修与改装场景中，这类集成结构的三维模型也能帮助维修人员快速判断故障点，比如当发动机出现正时跳齿、气门异响的问题时，可以对照三维结构检查皮带轮的轮齿磨损情况、凸轮轴轴颈的磨损量以及止推面的间隙，不需要反复拆解实物测量。对于建模学习者来说，这套结构涵盖了轴类零件的建模要点、带轮的齿形绘制、过盈配合的装配关系处理、相位角的参数化设计等多个实用知识点，练习建模时可以先从轴身的回转特征入手，再逐个绘制凸轮型线并按照相位角装配到对应位置，最后完成前端皮带轮的细节特征，整个建模过程能很好地锻炼参数化草图绘制、特征阵列以及装配约束的使用能力，也能加深对发动机配气机构工作原理的理解。

　　很多人在建模这类传动部件时，容易忽略零件的工艺圆角细节，比如凸轮与轴身的过渡位置、皮带轮轮毂与轮辐的过渡位置，都设计有R2-R3的铸造圆角，这些圆角不仅是铸造工艺的要求，也能减少应力集中，避免零件在长期交变载荷下出现疲劳断裂，建模时如果省略这些圆角，不仅不符合实际零件的工艺特征，后续做有限元分析时也会在尖角位置出现应力集中的假阳性结果，影响分析的准确性。另外，轴端的螺纹孔、键槽等细节特征也需要按照实际尺寸绘制，这些特征直接关系到装配时的紧固件匹配，不能随意简化。
