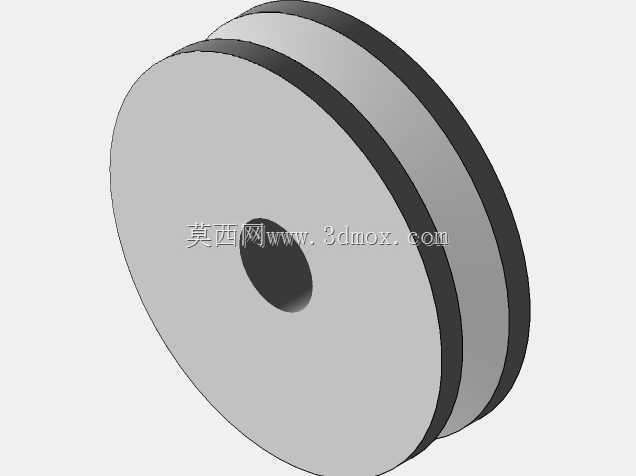

ISO标准公制85节径双槽皮带滑轮

　　在常规工业传动场景里，这类带ISO标准凹槽的公制皮带轮，是中小功率动力传递环节里出镜率极高的部件，尤其在交流稳压类电工设备的内部传动布局、轻工输送线的从动端张紧结构、小型机床的辅助进给传动组里，都能看到同结构滑轮的应用。做这类零件的三维建模时，首先要卡准的核心参数就是节径尺寸，这款滑轮的节径设定为85毫米，对应的三角带啮合周长计算、传动比匹配都要围绕这个基准值展开，不能直接拿外圆尺寸去算传动比，不少新手建模时容易踩这个坑，把轮缘外径当成节圆直径，最后装配完皮带张紧度不对，传动打滑或者皮带过早磨损。

　　从结构设计逻辑来看，这款滑轮采用双凹槽布局，也就是可以同时容纳两根三角带并行传动，相比单槽轮，它能传递的扭矩上限更高，适合负载波动稍大的传动工位，同时双带并行的设计也能在单根皮带出现意外松弛时，保留一定的冗余传动能力，避免设备瞬间停转造成工位故障。轮体的凹槽完全遵循ISO标准的槽型尺寸规范，包括槽的夹角、槽深、槽底圆角、轮缘的挡边高度，都要和对应型号的公制三角带尺寸完全匹配，建模时如果槽角偏差超过1度，皮带和轮槽的接触面积就会明显下降，传动效率会打折扣，还会加剧皮带侧面的异常磨损。

　　从安装边界来看，这款滑轮的中心是直孔安装结构，建模时中心孔的公差要按照基孔制的过渡配合来设定，方便和配套的传动轴装配，装配时不需要额外做复杂的轴头结构，用平键传递扭矩即可，轮体的轴向厚度控制得比较紧凑，不会占用过多的轴端安装空间，在设备内部布局紧张的电工设备柜体里，这种紧凑尺寸的优势很明显，不需要额外预留过多的轴向安装余量。轮体的两个外端面做了轻微的倒角处理，一方面是去除加工时的锐边毛刺，避免装配时划伤操作人员或者皮带表面，另一方面也能减少轮体高速转动时的风阻，虽然小尺寸滑轮的转速通常不会特别高，但细节处的工艺处理还是要符合常规机械加工的规范。

　　实际选型应用时，这类85节径的滑轮通常作为小传动比的从动轮使用，搭配对应型号的小直径主动轮，可以实现1:2到1:3左右的减速传动，在交流稳压器的调压机构传动里，它的作用是带动调压碳刷的移动机构平稳运行，因为稳压器的调压动作需要平稳无卡滞，所以滑轮的轮槽同轴度、中心孔和外圆的径向跳动公差都要控制在合理范围内，建模时就要把形位公差的要求考虑进去，后续出工程图时才能直接给加工端提供准确的公差要求。另外双槽结构的设计，也让这款滑轮可以同时带动两个平行的传动副，在一些小型自动化设备里，可以用一个主动轴带动两个不同方向的从动机构，减少额外的传动轮布置，简化整体的传动结构。

　　建模过程中，轮体的主体结构采用回转体特征就能完成主体构建，之后通过切除特征做出两个环形凹槽，要注意凹槽的截面轮廓要和标准三角带的截面完全贴合，槽的表面粗糙度要求不能过高，不然会加速皮带磨损，也不能过于光滑导致摩擦力不足。轮缘的两个挡边要高出皮带安装后的顶面一定距离，防止皮带运转时从槽内脱出，尤其是在设备启停有冲击的工况下，挡边的防护作用很关键。中心孔的键槽尺寸也要对应标准平键的规格来设计，保证扭矩传递的可靠性，避免长期运行时键和键槽出现压溃变形。
