游艇专用圆形排气口结构设计方案

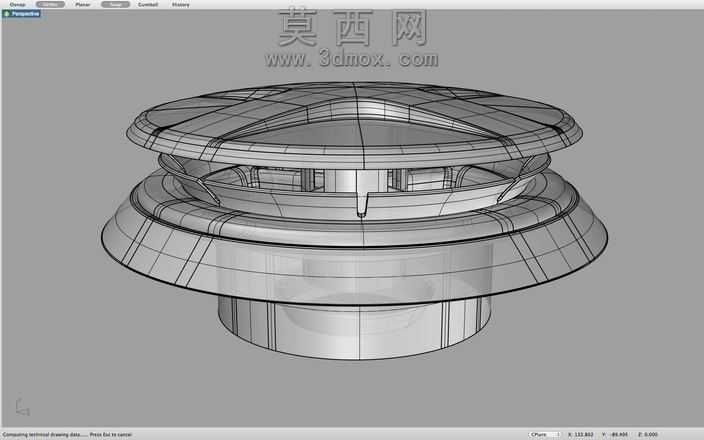

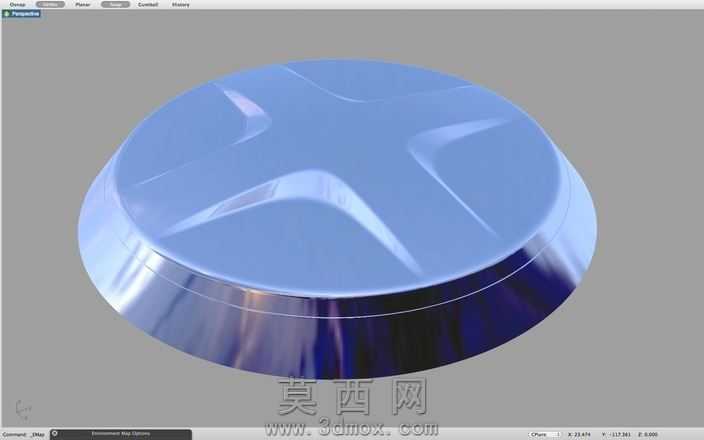

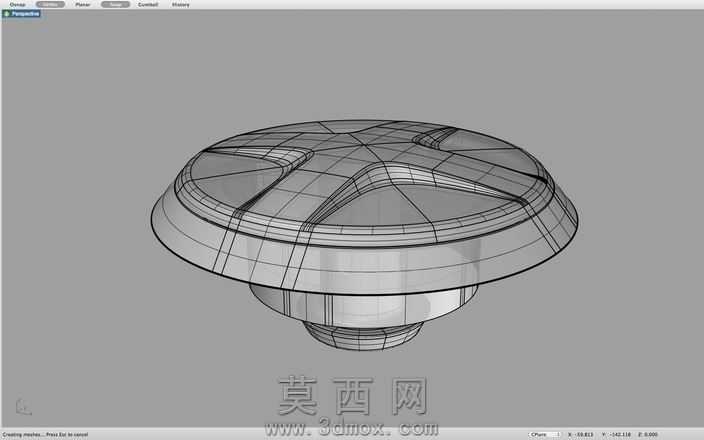

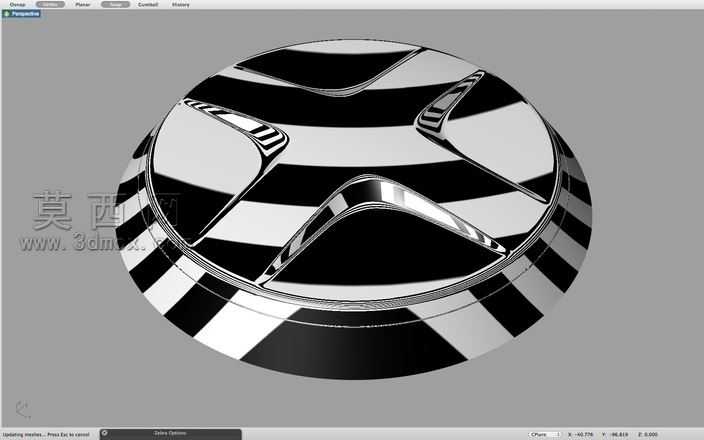

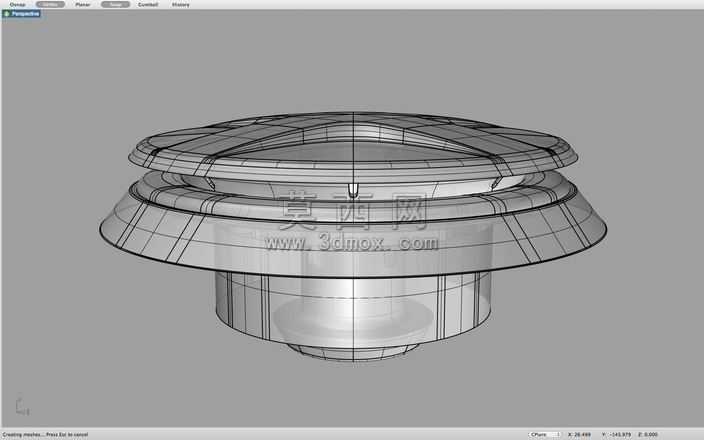

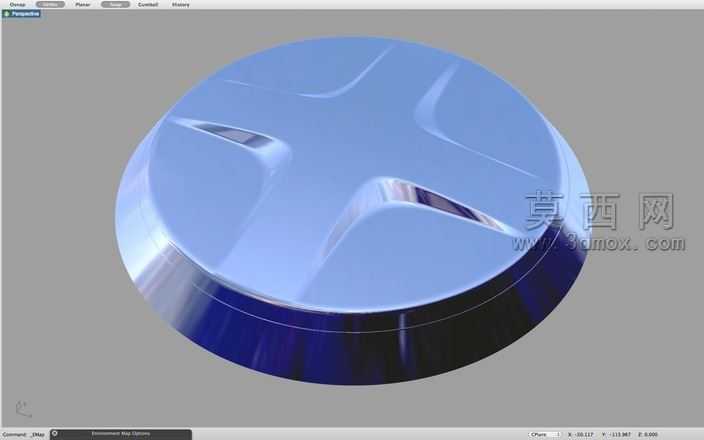

本作品为游艇配套的圆形排气口三维设计方案，建模阶段采用参数化特征建模逻辑完成整体结构搭建，首先以回转体命令生成排气口的圆形基座主体，确定整体外轮廓的直径、基座高度等核心尺寸基准，保证基座与游艇甲板安装位的尺寸适配性。外观面建模阶段通过多段曲率连续的样条曲线勾勒出盖板表面的流线型导流凹槽，采用曲面扫掠、曲率匹配倒圆角命令处理所有曲面衔接位置，让盖板表面形成四组对称分布的内凹导流结构，既可以引导排气气流沿预设方向导出，也能避免外部雨水、飞溅浪水直接灌入排气通道内部。渲染阶段为模型赋予了高光亮面的工程塑料材质，添加了真实环境的HDR环境贴图，调整反射强度与粗糙度参数，模拟出船用部件表面抗紫外线涂层的细腻质感，基座下半部分则赋予深色耐候密封材质，还原橡胶衬垫的哑光视觉效果，通过光影调整突出曲面的流畅过渡与结构层次。结构设计上，该排气口内置滑动轴联动的自动启闭机构，当内部气压达到设定阈值时可自动顶起上盖板完成排气动作，气压回落之后盖板可自动回落密封，无需额外人工操作；盖板与基座之间设置了橡胶密封衬垫，在闭合状态下可实现完全密封，能够有效避免航行过程中飞溅的海水、浪花进入排气通道，同时平衡排气通路的内外压力，兼顾大通风量与防护性能。设计过程中重点优化了盖板的运动行程与密封配合公差，避免长期使用过程中出现盐水结晶卡滞盖板的问题，整体结构可适配冲压不锈钢或者复合材料两种加工工艺，后续可根据制造成本需求进一步优化壁厚、加强筋分布等细节，满足量产加工的工艺要求，在保证自动启闭核心功能的前提下，兼顾了游艇部件的外观流线型设计需求，适配游艇甲板的整体视觉风格。
