汽车盘式制动卡钳刹车总成结构设计

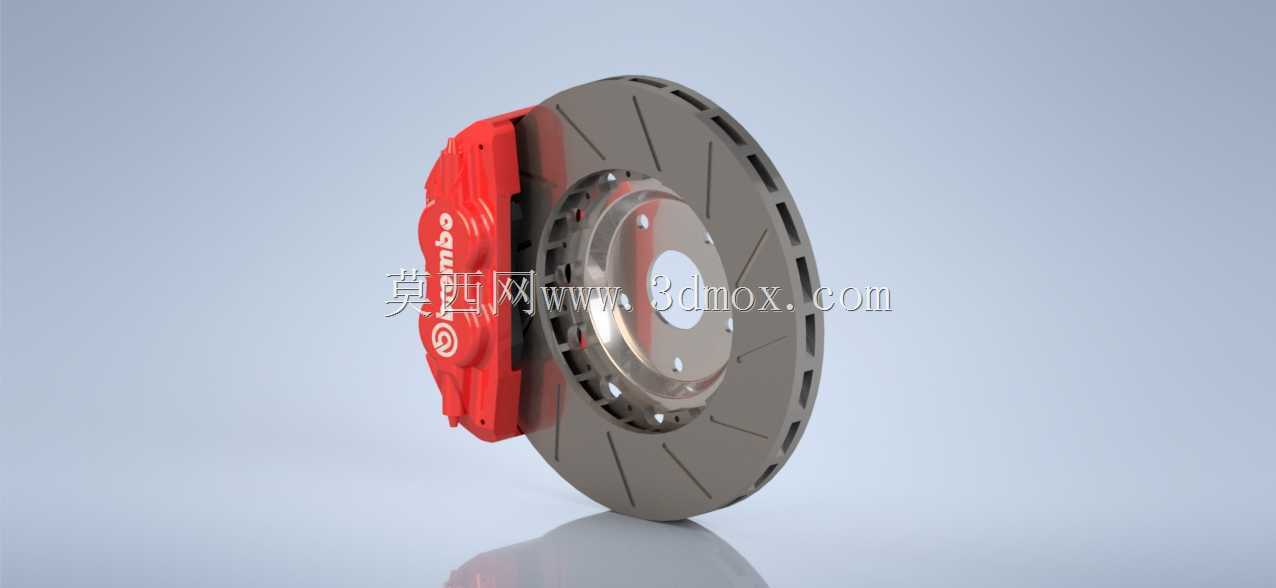

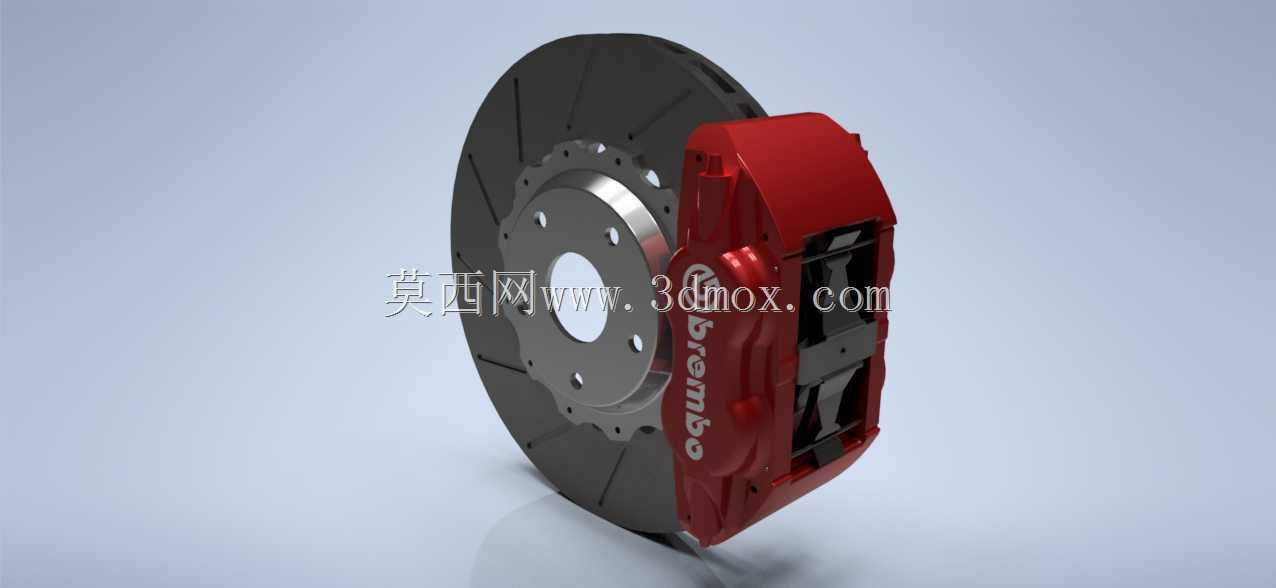

　　这套制动总成的三维结构，完整还原了乘用车高性能盘式制动系统的核心装配关系，在日常的整车制动系统匹配、改装件结构验证、教学演示场景中都能直接作为结构参考使用。日常做底盘制动系统匹配时，很多工程师容易忽略卡钳与制动盘的安装间隙预留，这套模型里把卡钳的浮动行程、刹车片与制动盘的初始间隙、安装支架的螺栓孔位公差带都做了具象化呈现，不用再对着二维图纸反复核对空间位置。从实际装车用途来看，这套制动结构主要承担车辆行驶过程中的减速、驻车锁止功能，红色的对置活塞卡钳能在制动液压力输入时，同时推动两侧刹车片夹紧中间的通风制动盘，通过摩擦力将车辆的动能转化为热能散出，相比单活塞浮动卡钳，对置活塞的结构能让两侧刹车片的受力更均匀，减少制动时的偏磨问题，

　　连续制动工况下的制动力衰减也更慢。做结构设计的时候，首先要考虑的是安装边界的适配性，这套模型里的制动盘采用分体式浮动结构，中心的安装法兰与外圈的摩擦盘通过浮动螺栓连接，热胀冷缩时摩擦盘可以有微小的径向窜动，避免高温下制动盘变形导致的刹车抖动；卡钳本体的安装耳位与转向节的连接孔位做了同轴度约束，安装时不需要额外做调整垫片就能保证卡钳与制动盘的端面平行度，减少装车后的拖滞力矩。很多新手做制动系统建模时，容易把刹车片的磨损补偿空间做小，这套结构里卡钳的活塞回位胶圈槽预留了足够的轴向行程，当刹车片磨损变薄后，活塞可以在制动压力作用下自动向外伸出补偿磨损量，不需要人工调整间隙。从外形尺寸的边界来看，制动盘的摩擦面外径、中心安装孔的节圆直径、

　　卡钳的整体外廓尺寸都做了符合量产车改装升级的尺寸设定，卡钳的最高点不会与常见的17寸及以上规格轮毂的轮辐产生干涉，制动盘的通风道方向也按照车辆前进时的导风方向做了倾斜设计，行驶过程中气流可以顺着通风道穿过制动盘内部，带走摩擦产生的热量，降低连续制动后的热衰退风险。卡钳本体上的放气螺钉位置设置在卡钳腔体的最高点，更换制动液排空气时可以完全排净腔体内的残留空气，避免制动踏板发软的问题；刹车片的背板上设置了减震消音片的安装槽，装车后可以减少制动时的高频震动异响，摩擦片的磨损极限报警片安装位也做了预留，当摩擦片磨损到极限厚度时，报警片会与制动盘摩擦发出尖锐提示音，提醒驾驶员更换刹车片。在做三维建模的过程中，

　　这套结构的装配逻辑完全按照实际装车的装配顺序设置，先将制动盘通过轮毂螺栓固定在轮毂轴承上，再将卡钳安装支架固定在转向节上，之后装入两侧的刹车片，最后将卡钳本体通过导向销固定在支架上，导向销上的防尘套、密封圈结构都做了细节还原，能清晰看到密封结构如何阻挡泥水灰尘进入卡钳的滑动部位，避免卡钳浮动卡滞导致的偏磨问题。很多做改装制动设计的工程师，在初期选型时经常会忽略卡钳的重心位置，这套模型里卡钳的活塞布置采用对称设计，制动时的制动力作用点与轮胎接地中心的偏移量控制在合理范围内，不会因为制动力矩的偏移导致转向拉杆承受额外的侧向力，减少制动时的方向盘抖动问题。制动盘的摩擦面表面做了划线处理，这些划线槽可以在制动时刮掉刹车片表面的磨屑，避免磨屑夹在刹车片与制动盘之间形成摩擦系数波动，同时也能在雨天制动时划破制动盘表面的水膜，减少雨天制动的距离滞后。
