Birel竞技卡丁车三辐转向方向盘结构设计

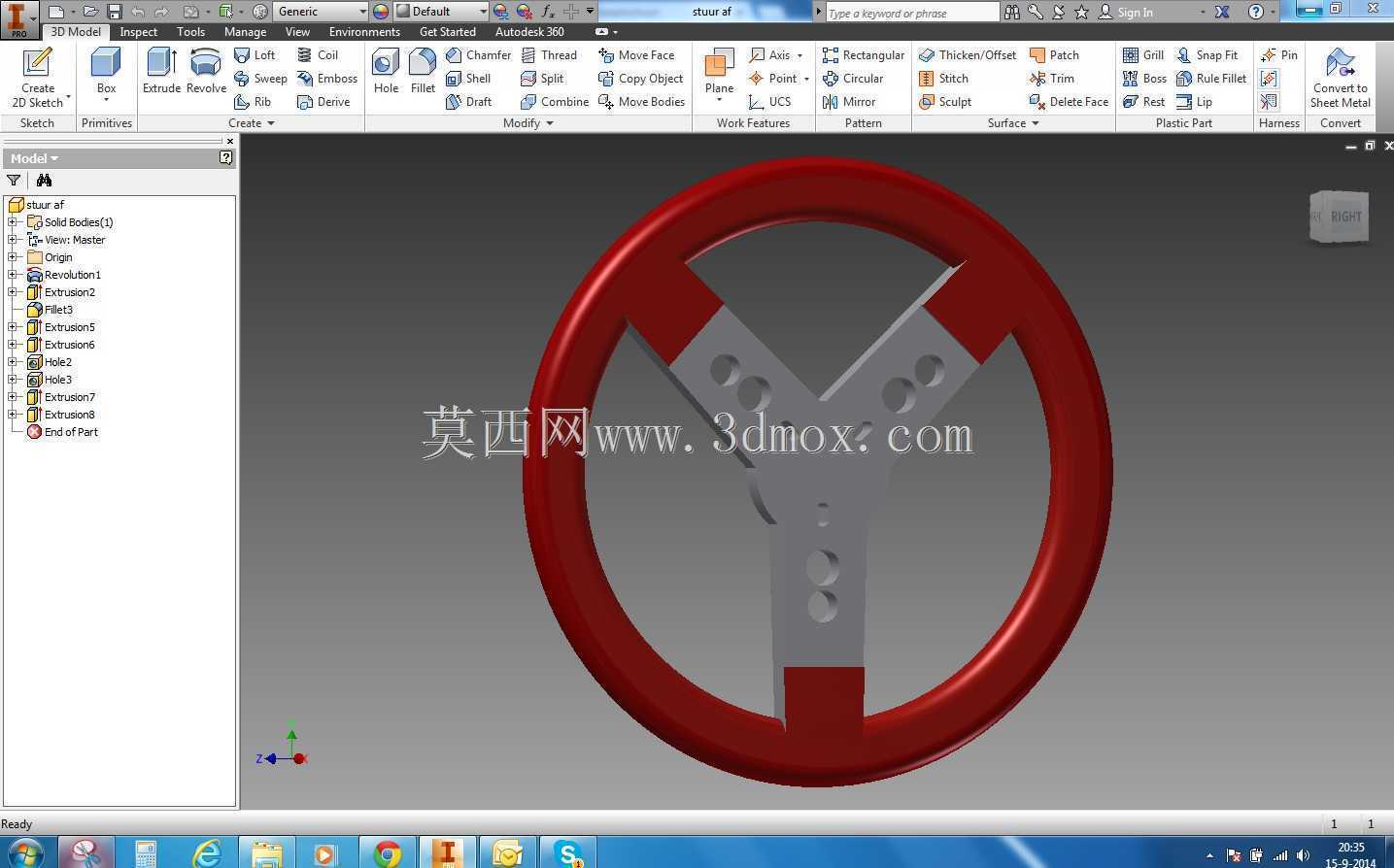

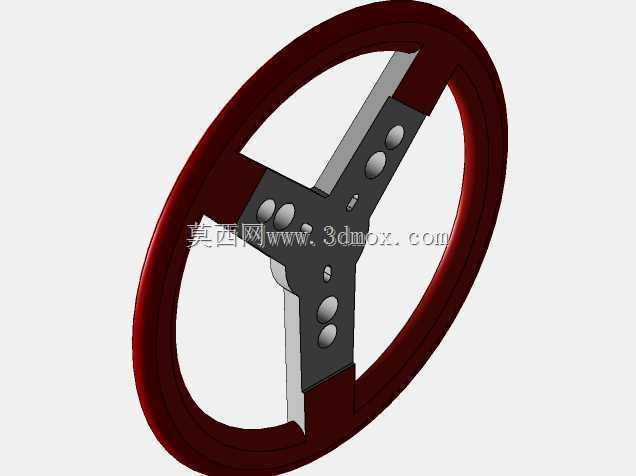

　　卡丁车作为场地竞速类休闲与专业训练载具，其转向系统的操控反馈直接决定驾驶体验与过弯精度，方向盘作为驾驶员与车辆转向机构直接交互的终端部件，设计上需要兼顾轻量化、握持手感、结构强度与安装适配性。这款适配Birel系列卡丁车的三辐式方向盘，在结构设计上充分考虑了场地竞速场景下的高频转向操作需求，轮圈采用环形闭合结构，外圈截面做了贴合手掌握持弧度的过渡处理，长时间佩戴赛车手套操作也不会出现硌手的问题，轮圈表面预留了包覆防滑皮质或者磨砂握套的安装余量，不需要额外做结构修改就能适配不同赛事的握持防滑需求。三辐支撑结构采用Y形对称布局，三根辐条从中心安装基座向外延伸至轮圈内圈的三等分位置，

　　这种布局相比两辐结构能在同等材料用量下获得更高的抗扭刚度，转向时施加在轮圈上的力矩可以通过三根辐条均匀传递到中心安装位，避免单根辐条受力过大出现形变甚至断裂的问题，辐条表面开设的多组等距圆孔并非装饰结构，一方面是为了去除非受力区域的多余材料降低整体重量，减少转向时的转动惯量，让方向修正动作更跟手，另一方面这些孔洞也可以作为功能拓展位，用来固定快拆拨片、转速提示灯或者赛事数据采集模块的固定支架，不需要在辐条上额外钻孔破坏结构强度。中心安装基座做了加厚处理，基座上预留的安装孔位完全匹配Birel卡丁车原厂转向柱的花键连接尺寸，安装时不需要额外加工转接法兰，直接对准花键插入后锁紧固定螺母即可完成装配，

　　基座与辐条的连接位置做了大圆角过渡处理，避免应力集中在交变载荷下出现结构裂纹，日常场地训练中频繁的左右满打方向、路面对前轮的冲击反馈传递到方向盘时，过渡区域的应力可以顺着圆角均匀分散，不会出现应力集中导致的结构失效。从安装边界来看，这款方向盘的整体外径控制在适配卡丁车驾驶舱空间的合理范围内，安装后方向盘最外圈与驾驶舱两侧的防护架、座椅前方的腿部空间都预留了足够的安全间隙，驾驶员佩戴全盔、保持标准竞速坐姿时，手臂自然弯曲握持方向盘的3点、9点位置，手腕不需要额外弯折就能完成全行程转向操作，转向过程中不会与身体、安全带或者驾驶舱周边部件发生干涉。轮圈部分采用高强度工程塑料包覆金属骨架的结构设计，金属骨架承担主要的结构载荷，

　　外层的工程塑料材质具备足够的韧性，发生碰撞时不会出现尖锐的碎裂断口，能在意外事故中降低对驾驶员的伤害风险，同时外层材料的耐候性也能适配户外场地的日晒、雨淋环境，长期使用不会出现表层材料脆化开裂的问题。在实际场地应用中，这款方向盘的转向反馈力度传递非常直接，没有多余的虚位，前轮压过路肩、赛道接缝的路面反馈可以清晰通过方向盘传递到驾驶员手中，帮助驾驶员精准判断前轮抓地力状态，调整走线与刹车点，三辐结构的设计也让驾驶员在做交叉手打方向的快速转向动作时，手臂不会与辐条发生磕碰，连续弯道中频繁修正方向的操作流畅度更高。设计过程中针对卡丁车转向时的受力特点做了专门的结构优化，不同于民用车辆的方向盘，卡丁车没有转向助力结构，所有转向操作力都由驾驶员直接施加，因此方向盘的重量控制尤为重要，这款产品在保证结构强度满足赛事级抗冲击要求的前提下，通过辐条挖孔、骨架拓扑优化的方式尽可能降低了整体重量，长时间驾驶也不会因为方向盘过重导致手臂过早疲劳。中心安装位的连接结构做了防松设计，配合转向柱上的锁紧销结构，即使在高强度的颠簸路面行驶，也不会出现方向盘松动、错位的问题，保证转向操作的可靠性。轮圈的截面形状经过多轮握持测试优化，上半部分与下半部分的弧度做了差异化处理，适配不同驾驶习惯的驾驶员握持需求，无论是喜欢握10点2点位置的传统操控方式，还是习惯握9点3点位置的竞速操控方式，都能获得贴合的握持手感。
