多辐条运动型汽车铝合金轮圈结构设计

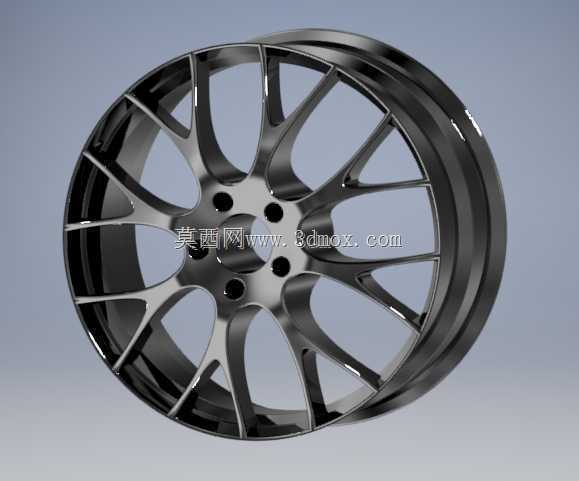

　　汽车轮圈作为整车行走系统的核心承载部件，直接关联行驶过程中的载荷传递、转向响应与制动散热表现，在民用乘用车、改装车领域的结构设计需要兼顾力学性能、轻量化与外观辨识度。这款多辐条轮圈采用主流的五孔安装布局，适配多数乘用车型的轮毂轴承安装位，中心孔位预留了与轴头配合的定位台阶，安装时可通过中心孔实现径向定位，避免轮圈安装后出现径向跳动，影响高速行驶稳定性。辐条采用分叉式多辐设计，每根主辐条向轮辋边缘延伸时拆分为两个支脚，这种结构一方面可以在同等材料用量下提升辐条的抗弯截面模量，分散路面冲击带来的应力集中，另一方面可以在辐条之间留出更大的镂空区域，为制动卡钳与刹车盘预留充足的散热空间，连续制动工况下可引导气流快速带走刹车系统产生的热量，

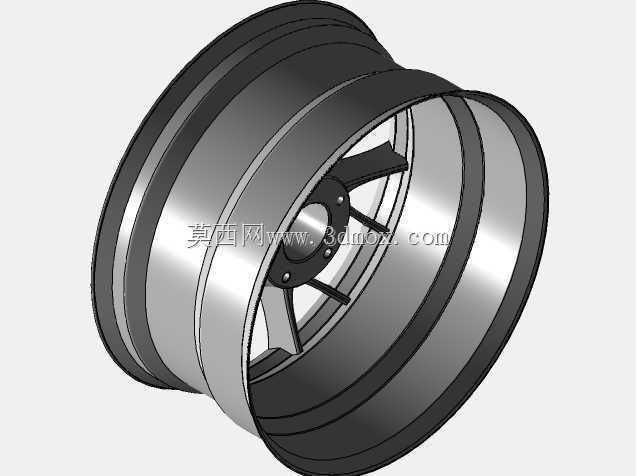

　　降低制动热衰减的概率。轮辋部分采用深槽式结构设计，符合乘用车无内胎轮胎的装配标准，轮缘位置做了加厚翻边处理，可在轮胎拆装过程中减少工具对轮辋的刮损，同时在车辆过弯承受侧向载荷时，轮缘与轮胎胎圈的配合面可提供足够的抱紧力，避免轮胎在大侧向力下出现脱圈风险。设计过程中优先考虑了安装边界的适配性，螺栓孔的分布圆直径参考主流紧凑级与中型乘用车的通用参数，孔位周边做了局部加厚处理，螺栓紧固时的压紧力可通过加厚区域均匀传递到整个轮圈本体，避免局部应力过大导致的螺栓孔开裂问题。轮圈的偏距设置兼顾了轮距与翼子板的匹配关系，安装后轮胎外侧面与翼子板基本齐平，既不会因为偏距过小导致轮圈突出翼子板造成泥水飞溅，

　　也不会因为偏距过大使轮圈向内缩进蹭到避震器与悬挂摆臂。辐条的背面做了不等厚的减重切削处理，在应力水平较低的区域去除多余材料，在靠近安装盘与轮辋连接的高应力区域保留足够的材料厚度，实现强度与重量的平衡，降低非簧载质量，提升悬挂系统的响应速度。表面采用亮面车削与深色涂装结合的处理工艺，辐条正面的车削面可提升外观质感，侧面与轮辋部分的深色涂层可减少日常行驶中泥水、刹车粉附着带来的视觉脏污感，同时涂层本身具备一定的防腐蚀能力，可抵御冬季道路融雪剂的侵蚀。从实际应用场景来看，这款轮圈既可以作为民用乘用车的替换升级配件，也可用于入门级改装车的外观与性能升级，结构设计上避开了极端竞技取向的过度轻量化设定，保留了足够的冗余强度，可适配日常城市道路、

　　高速铺装路面的行驶需求，面对路面常见的坑洼冲击时，辐条结构可将冲击力均匀分散到整个轮圈，避免局部应力集中导致的辐条断裂问题。轮辋的槽底尺寸严格匹配对应规格轮胎的拆装要求，轮胎装配时可顺利卡入深槽完成胎圈的安装，不需要额外的专用工具即可完成轮胎更换作业，气门嘴安装位预留了标准的通用孔径，可适配市面上绝大多数常规橡胶气门嘴与金属气门嘴，不需要额外扩孔或改装。安装盘与轴头的贴合面做了精加工处理，平面度控制在合理公差范围内，安装后可与轴头端面完全贴合，避免高速行驶时因为贴合面不平产生的方向盘抖动问题，螺栓孔的倒角处理可引导螺栓顺利穿入，减少安装时螺栓与孔位的剐蹭，保证螺栓的压紧力均匀分布。
