三菱盘式伺服电机端盖结构三维设计

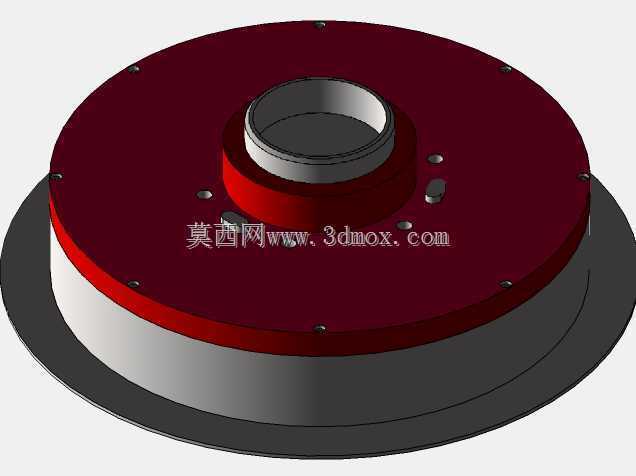

　　在自动化产线伺服驱动、精密回转工作台配套、工业机器人关节驱动这类对安装空间轴向尺寸有严格限制的场景里，盘式电机的端盖结构直接决定了整机的装配精度、防护等级与运行可靠性，这次拆解复现的这款盘式电机端盖，完全围绕紧凑安装场景的实际需求做结构排布。从实际装配逻辑来看，这款端盖首先承担的是电机定子组件的轴向定位功能，外圈环形分布的沉头安装孔，孔位公差按照H7级精度做同轴度约束，安装时可以直接和电机机壳的止口配合，不需要额外做定位工装调整，能有效减少装配环节的同轴度误差，避免电机运行时转子出现扫膛问题。端盖中心的凸起轴套结构，是用来承载转子输出端的轴承外圈，轴套的内径尺寸和所选深沟球轴承的外圈公差采用过盈配合设计，过盈量控制在0.02-0.

　　035mm区间，既可以保证轴承运行时不会出现外圈跑圈的问题，又不会因为过盈量过大导致轴承内圈变形、预紧力异常升高。端盖主体的深红色涂装区域，是做了环氧聚酯粉末喷涂处理，对应IP54的防护等级要求，表面的平整区域没有多余的凸起结构，能避免设备运行时积灰堆积，在有少量切削液飞溅、粉尘漂浮的机加工车间场景里，这种平整外表面的清洁维护难度远低于带复杂散热筋的端盖结构。靠近中心轴套的环形凸台位置，预留了两个小型的沉孔位，这两个位置是用来安装霍尔传感器的固定支架，孔位的角度公差控制在±0.5°以内，保证传感器和转子磁钢的位置对齐精度，避免电机换相时出现位置信号偏差导致的转矩波动。端盖和机壳贴合的端面，做了一圈0.5mm深的密封槽，

　　装配时可以嵌入O型密封圈，密封槽的宽度和深度尺寸完全匹配常用的丁腈橡胶密封圈规格，不需要定制特殊密封件，后期维护更换的成本更低。从安装边界来看，这款端盖的最大外圆直径适配200mm机座号的盘式电机，轴向总高度控制在45mm以内，对于安装空间轴向尺寸受限的直驱转台、太阳能追踪回转驱动这类场景，这种薄型端盖的结构可以大幅压缩整机的轴向尺寸，不需要额外做安装支架的避让设计。端盖底部的黑色环形底座，是和设备安装面贴合的定位止口，止口的外圆公差按照js6级加工，安装时可以直接卡入设备安装板的定位孔内，保证电机输出轴和负载端的同轴度，减少联轴器的偏角磨损。在结构设计的过程中，特意对端盖的壁厚做了均匀化处理，最薄位置的壁厚不小于4mm，

　　既保证了足够的结构刚度，在电机运行时不会因为轴承的径向载荷出现端盖变形，又尽可能控制了端盖的整体重量，减少电机转子的额外轴向负载。端盖上所有的安装孔边缘都做了0.5mm的倒角处理，避免装配时螺丝刮伤孔壁的涂层，也能引导螺丝顺利对准螺纹孔，减少装配时的对位时间。考虑到盘式电机经常用于低速大转矩的直驱场景，端盖的轴承室位置特意做了加强筋过渡，从中心轴套向外圈安装孔位置延伸的隐性加强结构，在不增加端盖整体厚度的前提下，提升了轴承室的结构刚度，避免电机输出大转矩时端盖出现形变导致轴承卡滞。另外，端盖表面的两个小型椭圆凹槽，是用来粘贴电机型号铭牌与接线标识的位置，凹槽深度0.2mm，粘贴铭牌后不会因为安装、搬运过程中的剐蹭导致铭牌脱落，标识的留存性更好。
