汽车尾翼扰流板结构三维设计

　　做汽车外饰结构设计的工程师大多清楚，扰流板这类部件从来不是装饰性的外观件，每一处弯折角度、每一个安装支脚的位置，都要和整车空气动力学表现、安装位的钣金公差、高速行驶下的结构强度绑定考量。这次建模的扰流板，是针对家用轿车高速行驶工况设计的尾部导流结构，日常在城市快速路、高速路段行驶时，车辆尾部会形成明显的涡流区，不仅会增加行车的空气阻力，车速超过100km/h后，尾部升力会逐步抵消后轮抓地力，让车尾出现发飘的操控隐患，这款扰流板的核心作用，就是通过特定的翼面角度梳理尾部气流，把流经车顶、车侧的气流有序导向车尾下方，打乱原本无序的涡流结构，在降低风阻系数的同时，给车尾提供适度的下压力，强化高速行驶时后轮的附着稳定性。

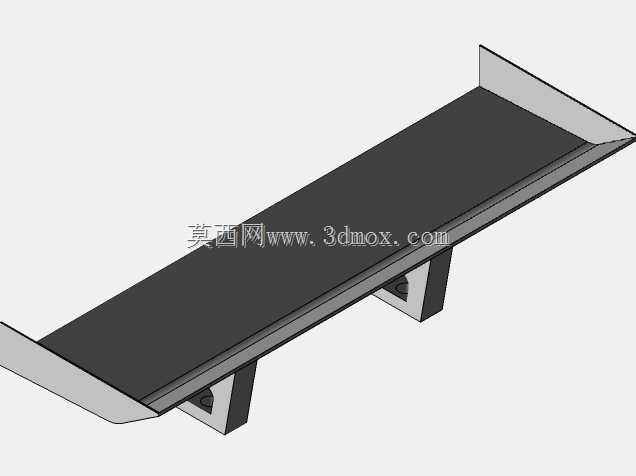

　　从结构设计思路来看，整个扰流板采用了主翼面加双侧翻边的构型，主翼面是大弧度的斜切平面，顺着车尾上沿的倾斜角度延伸，两侧的上翻边不是等高度设计，靠近车身侧的翻边高度略低，外沿侧翻边高度逐步抬升，这个细节是为了匹配车侧气流的流向，避免气流在翼面两端提前分离形成紊流，反而抵消导流效果。主翼面下方设置了两个对称的L型安装支脚，支脚的安装面做了沉台结构，预留了螺栓安装的空间，安装时支脚会贴合车尾后备箱盖的钣金安装位，不需要额外打孔破坏原有钣金结构，支脚和主翼面的连接位置做了三角加强筋过渡，避免高速行驶时气流冲击导致翼面出现震颤，长期使用出现连接位开裂的问题。

　　尺寸边界上，主翼面的总长度匹配常规A级三厢车的尾部宽度，不会超出车身两侧外沿，避免影响整车宽度参数，翼面的宽度控制在合理范围，不会过度遮挡后挡风玻璃的下沿视野，安装支脚的间距和常见车型后备箱盖的加强筋位置对齐，安装后受力点刚好落在钣金加强区域，不会因为长期受力导致后备箱盖出现凹陷变形。翼面的厚度采用了渐变设计，迎风侧的前缘厚度更薄，做了圆弧导角处理，减少气流撞击前缘产生的风噪，后缘厚度逐步收窄，让气流可以顺着翼面平滑脱离，不会在翼面后方形成额外的乱流。

　　实际建模过程中，特意把安装支脚的安装孔位做了长圆孔设计，预留了±5mm的安装调整余量，适配不同车型钣金安装位的公差偏差，避免因为钣金制造误差导致安装时出现孔位不对齐的问题。翼面的双侧翻边高度经过反复调整，既保证了气流梳理的效果，也不会因为翻边过高导致整车外观过于突兀，兼顾空气动力学性能和外观协调性。整个结构没有多余的复杂曲面，所有的弯折角度都考虑了注塑或者钣金冲压的工艺可行性，拔模角度控制在合理范围，量产时不需要额外做复杂的模具结构，能有效控制制造成本。

　　很多人会觉得这类扰流板是改装件，实际上现在不少量产车型的原厂高配版本也会配备同类型结构，核心就是用很低的成本优化高速行驶的操控稳定性，相比重新调校底盘悬架的成本，通过空气动力学附件优化行驶表现的投入产出比要高很多。建模时也考虑了日常使用的场景，翼面的上表面做了微弧度处理，下雨时雨水可以顺着弧度向两侧排出，不会在翼面中部积水，安装支脚和主翼面的连接位置做了圆角过渡，没有尖锐的棱角，避免日常洗车、搬运物品时出现磕碰划伤的问题。整个结构的重量控制也做了考量，在保证结构强度的前提下尽可能做薄壁厚，不会给车尾增加过多额外重量，避免长期使用导致后备箱盖铰链出现过早磨损。
