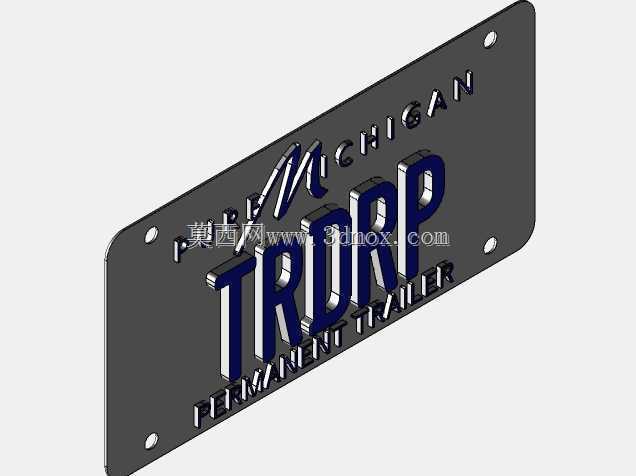

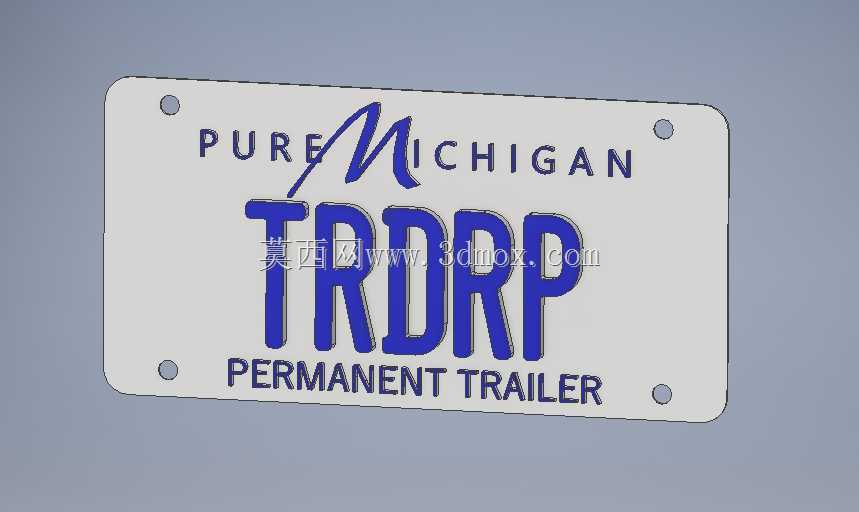

密歇根州样式永久拖车牌照结构设计

　　日常做拖挂类配件的结构设计时，很多人容易忽略牌照安装件的适配细节，这次做的这款密歇根州永久拖车牌照，是专门适配泪珠型露营拖车的挂牌构件，核心要解决的是拖挂行驶过程中牌照固定牢靠、标识清晰合规，同时兼顾安装通用性的问题。先从实际应用场景来说，拖挂式露营车长期在户外行驶，会经历高速气流冲刷、雨天泥水飞溅、颠簸路段振动，甚至不同温度环境下的材料形变，普通乘用车辆的牌照安装结构直接照搬的话，很容易出现固定点松动、牌照板变形、标识被遮挡的问题，尤其是永久类拖车牌照，不需要频繁更换年检标识，对结构的长期耐用性要求更高。从产品功能特性来看，这款牌照板采用标准的北美拖车牌照轮廓尺寸，整体为圆角矩形结构，四个角预留了沉头安装孔位，

　　孔位的位置严格对应密歇根州挂车号牌的安装规范，横向和纵向的孔距适配市面上绝大多数泪珠露营车的牌照安装基座，不需要额外打孔改造基座就能直接装配。板面的字符布局完全符合当地交通标识的规范要求，顶部的州名标识区域做了专属的字体设计，中部的号牌编码区域字符高度、字间距都满足远距离识别要求，底部的永久拖车牌照属性标识清晰，不会和普通乘用车辆号牌混淆。设计思路上，一开始没有直接做平面板材的建模，而是先考虑实际安装后的受力情况：拖车行驶时的振动频率比乘用车更高，尤其是非铺装路面的颠簸，会让牌照板承受持续的交变载荷，如果板材厚度选得太薄，长期使用后四个安装孔位置容易出现应力集中导致的开裂，所以在建模时特意在四个安装孔的背面做了局部加厚的凸台，凸台高度控制在1.5mm，既不会增加过多整体重量，又能提升孔位的结构强度，避免螺丝锁紧时压溃板材，也能减少行驶过程中孔位的磨损。外形尺寸方面，整体宽度控制在305mm，高度155mm，这个尺寸和密歇根州标准拖车牌照的外轮廓完全一致，不会因为尺寸偏差导致无法安装到现成的牌照框里，四个安装孔的中心距横向为280mm，纵向为120mm，孔位直径设计为6.5mm，适配M6规格的固定螺丝，沉头孔的深度为2mm，安装后螺丝头部完全没入板材表面，不会突出刮蹭到外部的牌照防护罩，也不会因为螺丝突出产生额外的风噪。安装边界的考量上，建模时特意预留了背面0.8mm的间隙空间，这个间隙是为了适配安装时的减震泡棉，

　　很多拖车安装牌照时会在背面贴一层EPDM泡棉，用来缓冲振动、避免板材和金属基座直接摩擦产生异响，预留的间隙刚好能容纳常规厚度的泡棉，不会因为泡棉的存在导致牌照安装后翘起。板面的字符做了0.5mm的凸起设计，不是简单的贴图纹理，这种凸起结构一方面是还原真实牌照的冲压质感，另一方面如果后续要做丝网印刷或者贴膜处理，凸起的边缘能起到定位作用，避免字符贴歪，同时凸起的结构也能减少泥水在字符区域的积存，雨天行驶后泥水会顺着凸起的边缘流走，不会淤积在字符缝隙里遮挡号牌。另外在边角的处理上，四个圆角的半径统一为12mm，这个圆角尺寸既符合号牌的规范要求，也能避免尖锐边角在安装或者维护时划伤操作人员，同时圆角结构能减少应力集中，降低板材受外力撞击时边角开裂的概率。实际建模过程中，还特意验证了不同安装角度的适配性，泪珠露营车的牌照安装基座很多是带有轻微上翘角度的，大概在3到5度之间，这个角度是为了让后方车辆更容易看清号牌，这款牌照板的平面度公差控制在0.3mm以内，安装后能完全贴合带角度的基座，不会出现局部翘起、缝隙过大的问题。材质方面虽然建模不直接指定材料，但结构设计上预留了板材厚度2mm的余量，不管是用铝合金冲压还是工程塑料注塑，这个厚度都能满足长期户外使用的强度要求，不会因为紫外线老化或者低温脆化出现破损。很多人做这类标识类配件的建模时，往往只做外观曲面，忽略安装结构和实际使用的受力情况，导致模型看着好看，实际没法落地生产，

　　这次的设计从一开始就锚定实际装车使用的需求，每一个孔位、每一处厚度、每一个圆角都对应实际使用中的痛点，比如安装孔的沉头角度设计为90度，刚好适配标准的沉头螺丝锥面，锁紧后螺丝和板材表面完全齐平，不会产生凸台带来的风阻，也不会因为螺丝头部突出勾到路边的树枝或者其他杂物。还有板面的字符间距，中部的编码字符之间预留了12mm的间隙，这个间隙是考虑到长期使用后字符表面的污渍积存，如果间隙太小，泥水干了之后会把相邻字符连在一起，影响识别效果，合适的间隙能让雨水或者洗车时的水流很容易冲掉缝隙里的污渍，减少日常维护的成本。顶部的州名字体做了连笔的艺术化处理，但连笔的凸起高度和其他字符保持一致，不会因为艺术设计导致局部凸起过高，在高速行驶时产生额外的风噪，也不会因为凸起过高容易被外力刮掉。整体结构没有多余的装饰件，完全围绕实用、合规、耐用的核心需求，所有的结构设计都服务于实际装车后的使用场景，没有为了建模好看增加不必要的曲面或者特征，保证后续开模或者加工时的工艺可行性，不管是数控加工做原型件，还是开模批量生产，这个模型的结构都能直接对接生产环节，不需要做太多的结构调整。
