三角形加强型直角连接角码三维设计

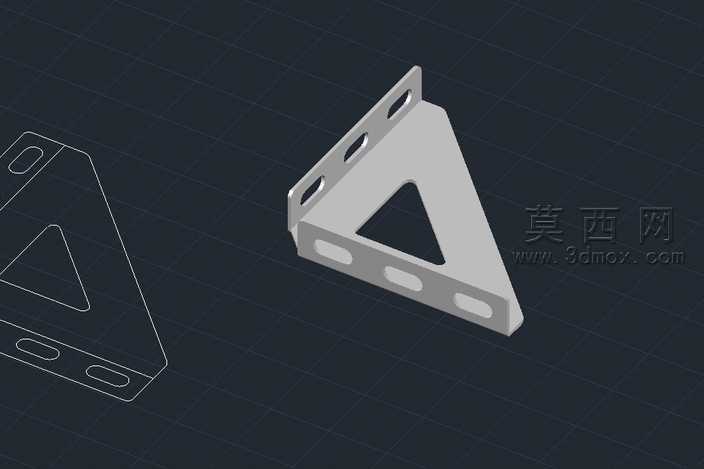

本作品为直角连接固定用三角加强型角码，采用三维建模软件完成全参数化设计，建模过程中首先以直角坐标系为基准，绘制两个互相垂直的安装面轮廓，两个安装面的外沿尺寸为200mm×200mm，整体厚度为33mm，符合常规重载直角连接的尺寸适配需求。建模时优先采用草图驱动特征的方式，先绘制单侧安装面的二维轮廓，在两个垂直安装面上分别排布三个长圆形安装孔，长圆孔的设计可适配安装时的位置公差，降低现场装配的对位难度，避免因孔位偏差导致无法安装的问题。完成基础安装面的拉伸特征后，在两个垂直面的直角连接处设计三角形加强筋结构，加强筋区域中部开设三角形镂空，在保证整体结构强度、抗弯折性能的前提下，有效降低零件自身重量，减少原材料的使用量，兼顾结构可靠性与轻量化需求。材质设定上选用常用冷轧钢板材质，渲染时赋予哑光银灰色金属质感，还原五金冲压件的真实表面质感，同时添加线框预览视图展示模型的轮廓结构，清晰呈现各孔位、加强筋的位置关系。结构设计上充分考虑直角连接的受力特性，三角形加强结构可有效分散两个垂直安装面受到的弯折应力，避免直角连接处因长期受力出现变形、断裂的问题，安装面的厚度均匀，所有棱边均做圆角过渡处理，既避免冲压加工时出现应力集中开裂的问题，也能去除锐边防止安装过程中划伤操作人员。设计过程中严格遵循五金连接件的通用设计规范，所有孔位的间距、孔径尺寸均适配常用的螺栓规格，可直接用于型材框架、设备机架、家居柜体等场景的直角部位连接固定，模型的特征树逻辑清晰，各尺寸参数均可编辑调整，可根据实际使用场景快速修改安装面尺寸、孔位数量、整体厚度等参数，适配不同载荷等级的连接需求。渲染阶段采用深色网格背景突出金属零件的轮廓，通过光影效果展现零件的立体感与结构细节，清晰呈现加强筋与安装面的衔接过渡，直观展示零件的整体形态与结构特点。
