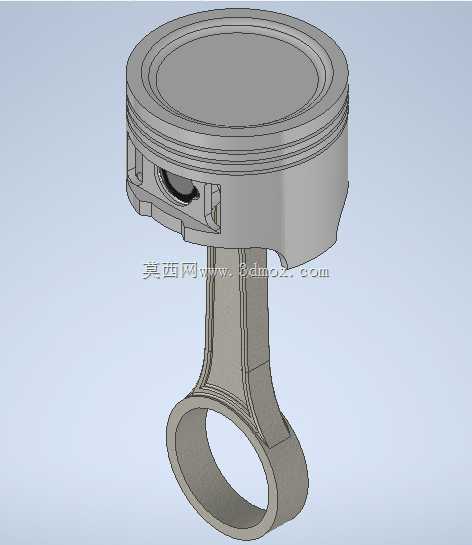

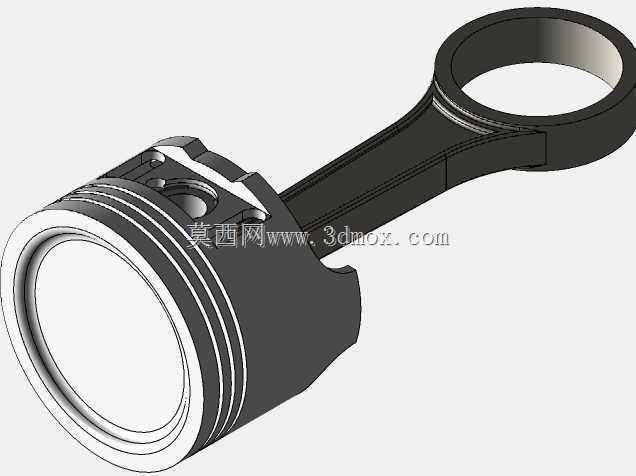

内燃机活塞连杆组结构三维数模

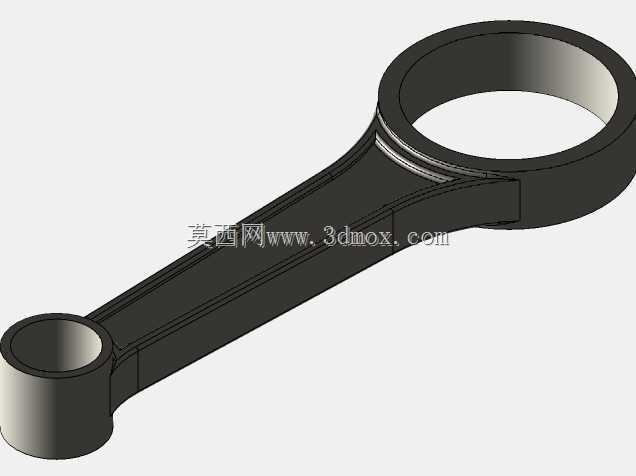

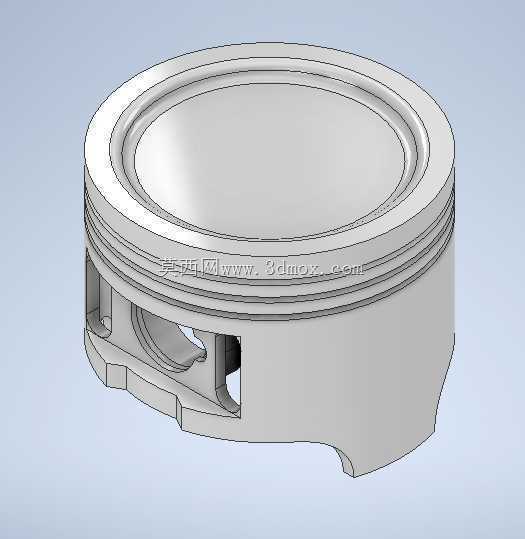

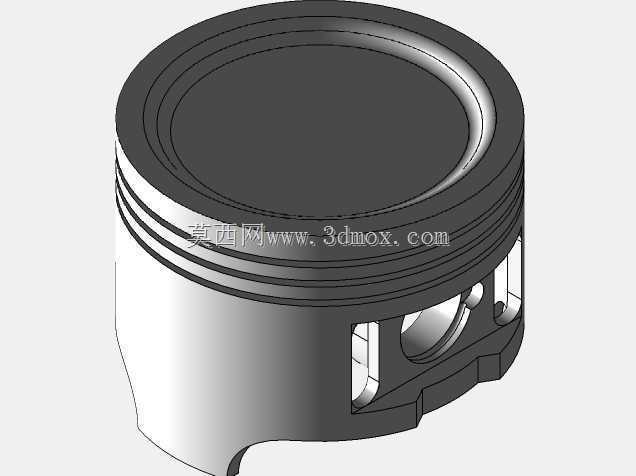

　　这套活塞连杆组件的三维结构，核心服务于往复式内燃机的动力转换环节，是把燃烧室燃气爆发压力转化为曲轴旋转扭矩的核心传力部件，日常在车用汽油机、小型通用动力汽油机、低压空压机等需要往复直线运动转旋转运动的设备中都能见到它的身影，但凡涉及曲柄连杆机构的动力设备，这套组件的结构逻辑都有共通的参考价值。从实际工况出发做结构设计的时候，首先要考虑的是活塞头部的热负荷与密封需求，活塞顶部的环形槽是专门用来安装气环与油环的，气环负责密封燃烧室的高压燃气，避免窜气导致缸压不足功率下降，油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与机油过量消耗，环槽的宽度、深度以及相邻环槽的间距，都要匹配对应缸径的活塞环标准件尺寸，同时预留足够的热膨胀间隙，避免发动机工作温度升高后活塞环卡滞在环槽内引发拉缸故障。活塞销座的位置设计在活塞重心偏下的区域，是为了抵消活塞往复运动过程中产生的侧推力，降低活塞裙部对气缸壁的侧向敲击力，减少工作过程中的敲缸异响与缸壁偏磨，销座内部的衬套安装位需要和活塞销保持高精度的间隙配合，既要保证活塞销可以在销座内小幅转动实现载荷均匀分布，又要控制间隙量避免工作过程中产生冲击异响。连杆部分采用了工字形截面的杆身设计，这种截面结构可以在尽可能降低连杆自身重量的前提下，保证足够的抗弯与抗扭刚度，毕竟连杆工作过程中要承受活塞传递的爆发压力冲击，还要随曲轴做高速摆动，自身重量过大会增大往复惯性力，提升曲轴系的动平衡调校难度，

　　工字形截面的壁厚过渡要做连续的圆角处理，避免应力集中导致连杆在高负荷工况下发生断裂。连杆小头的衬套安装位是和活塞销配合的部位，需要设计润滑油道连通连杆杆身内部的油孔，让曲轴轴颈供给的压力机油可以顺着油道到达小头衬套位置，给活塞销和衬套的摩擦副提供持续润滑，避免干摩擦造成衬套烧蚀抱死。连杆大头采用了分体式的剖分结构，是为了能够顺利安装到曲轴的连杆轴颈上，剖分面的定位结构要保证连杆盖安装后和杆身的同轴度，避免装配后连杆轴瓦出现错位引发轴颈偏磨，大头的内径尺寸要匹配对应规格的连杆轴瓦，轴瓦的安装过盈量需要控制在合理区间，过盈量太大会导致轴瓦变形堵塞油孔，过盈量太小则会在工作过程中出现轴瓦转动、走外圆的故障。从安装边界来看，

　　活塞的外径尺寸直接对应气缸的内径规格，装配时活塞和缸壁之间要预留符合热膨胀要求的配合间隙，间隙过大容易出现窜气、敲缸，间隙过小则会在热机状态下出现活塞胀死在缸内的严重故障；连杆的中心距也就是小头孔中心到大头孔中心的距离，直接决定了发动机的曲柄半径与压缩比参数，更换不同中心距的连杆会直接改变发动机的压缩比，进而影响动力输出特性与爆震倾向，所以建模过程中这个尺寸是核心控制参数，公差带需要严格控制。活塞裙部的型线并不是正圆形，而是设计成了椭圆形，长轴垂直于活塞销座的方向，目的是补偿活塞工作时因热膨胀和侧推力造成的变形，保证热机状态下裙部和缸壁的接触均匀，避免局部压力过大造成拉缸。整个组件的装配逻辑是先将活塞环依次装入对应的环槽，

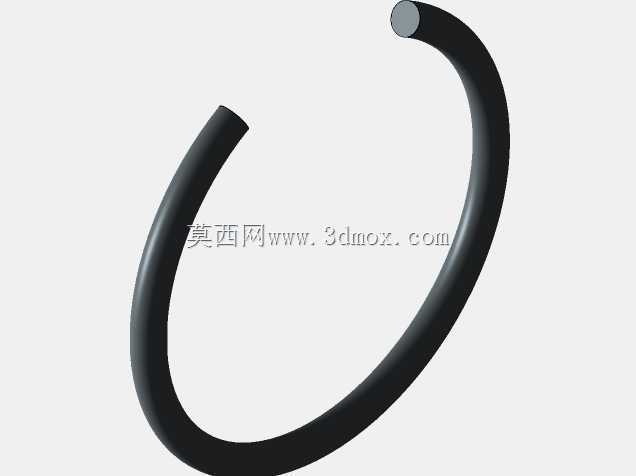

　　注意各环的开口位置要相互错开，避免开口对齐造成燃气泄漏；之后把活塞销穿入活塞销座与连杆小头，安装两端的活塞销卡环实现轴向定位，防止活塞销工作过程中轴向窜出刮伤缸壁；最后将连杆大头和连杆盖扣合在曲轴连杆轴颈上，按规定扭矩拧紧连杆螺栓，保证连杆大头的结合面完全贴合，没有间隙。在做三维建模的时候，所有的圆角过渡都不能省略，尤其是活塞销座和活塞头部的连接位置、连杆杆身和大小头的过渡位置，这些区域都是应力集中的高发区，建模时保留合理的铸造圆角和机加工倒角，才能让后续的有限元强度分析结果更贴近实际工况，不会因为模型的尖角结构出现应力计算失真的问题。另外活塞内部的减重腔设计也要兼顾结构强度，不能为了过度减重而削薄活塞顶部和销座的壁厚，否则在高爆发压力的工况下容易出现活塞顶部开裂、销座断裂的故障。这套模型的结构完全遵循量产内燃机活塞连杆组的成熟设计逻辑，没有做多余的简化，不管是做新机型的结构参考，还是做曲柄连杆机构的运动仿真，都可以直接提取相关尺寸参数做二次开发，也可以用来做教学演示的素材，直观展示活塞连杆组的装配关系和运动原理。
