轮组式无舵滑行雪橇结构设计

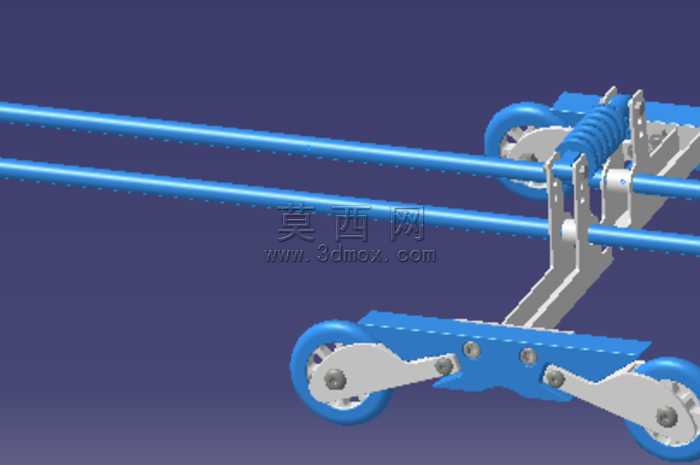

该作品为轮组式无舵滑行雪橇的三维结构设计，建模过程中采用参数化建模思路，先完成整体骨架的基准搭建，确定两根平行主滑轨的间距、整体长度与安装基准面，再逐一拆分各个功能部件进行独立建模。主滑轨采用等截面长杆件建模，通过拉伸特征生成基础实体后，对表面做光滑过渡处理，模拟实际使用中滑轨的低摩擦接触面特性。轮组部分采用多零件装配设计，每个轮组包含蓝色滚轮、连接摆臂、铰接销轴、固定座等子零件，滚轮通过旋转特征生成轮体，对轮缘做圆角处理避免应力集中，连接摆臂采用钣金类特征建模，预留铰接安装孔位，通过同轴心配合与滚轮、上部固定座完成装配，保证摆臂可绕铰接轴小幅转动，适配滑行过程中的路面起伏缓冲需求。中部的弹性缓冲组件采用螺旋扫描特征生成弹簧实体，搭配两侧的安装支架，支架通过拉伸切除生成安装孔与减重槽，保证结构强度的同时降低整体重量。渲染阶段采用哑光金属材质模拟金属支架与销轴的质感，主滑轨与滚轮采用高饱和度的蓝色工程塑料材质，设置适当的粗糙度模拟工程塑料的表面特性，背景采用深紫色纯色背景突出结构本身，通过定向光源照射展现零件间的装配层次与铰接间隙。设计过程中重点考虑无舵雪橇的滑行转向逻辑，通过两侧轮组的独立摆幅配合主滑轨的导向作用实现无舵转向，所有铰接位置均预留合理的装配间隙，避免运动干涉，各固定座与主滑轨的连接位置采用贴合面配合，保证连接强度，整体结构简洁紧凑，在满足滑行功能的前提下尽可能减少冗余零件，兼顾轻量化与结构可靠性，可作为小型滑行装备的结构参考方案，也可用于相关运动装备的原理验证与结构优化参考。
