雪佛兰LS系列发动机皮带张紧轮结构

　　在大排量V型发动机前端轮系设计中，皮带张紧器是保障附件传动稳定性的核心部件，这款适配通用LS系列小缸体V8发动机的张紧器，直接对应量产装车的成熟部件结构，可覆盖1999至2005年搭载该动力平台的全尺寸皮卡车型，包括Silverado 1500等经典车型的前端附件传动布局。

　　从实际装车功能来看，该张紧器承担着发动机前端附件驱动皮带的张力自动补偿职责，LS系列发动机前端轮系同时驱动发电机、空调压缩机、水泵、转向助力泵等多个附件，皮带在长期运行中会因橡胶老化、拉伸出现张力衰减，若张力不足会引发皮带打滑、异响、附件转速不足，甚至出现皮带跳齿、脱落的故障，直接导致车辆冷却不足、发电失效、转向助力丢失等严重问题。这款张紧器内置的蜗卷弹簧结构可提供恒定的张紧推力，在皮带全生命周期内自动补偿张力变化，无需人工定期调整，大幅降低了车辆维护成本。

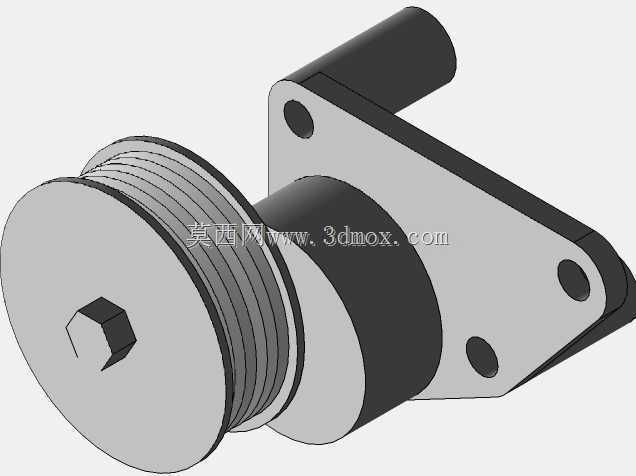

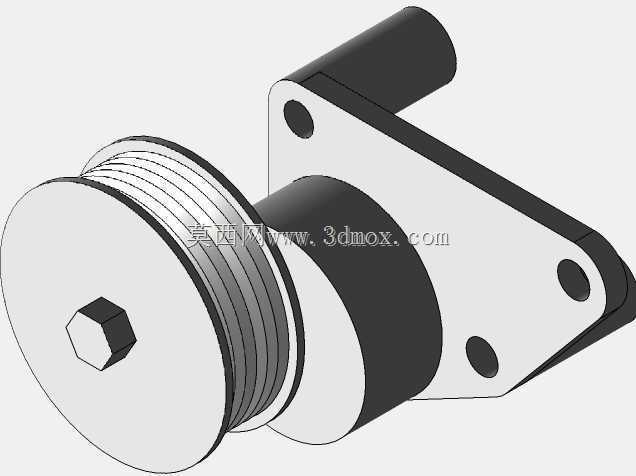

　　结构设计上，该张紧器采用偏心摆臂式结构，整体由安装基座、摆臂转轴、带轮总成、弹簧阻尼腔四个核心部分组成。安装基座为冲压钢板材质，设置三个安装定位孔，对应发动机缸体前端的预制安装螺柱位，安装时无需额外加工适配，直接通过螺栓紧固即可完成定位，基座与缸体贴合面做了平面度处理，可避免安装后出现应力变形导致摆臂卡滞。摆臂的总摆动行程对应90度转角范围，设计初始安装位置为总行程的1/2处，这个位置可同时兼顾皮带磨损后的张紧余量，以及新皮带安装时的压缩空间，避免出现张紧器顶死或者行程不足无法张紧的问题。

　　带轮部分采用多楔带轮结构，轮槽尺寸完全匹配LS发动机标配的6PK多楔带规格，轮槽的粗糙度、槽型角度都严格按照SAE标准设计，可保证皮带与带轮的接触面积均匀，减少偏磨和运行噪音。带轮内部集成了双列密封轴承，可承受发动机高转速下的径向载荷，轴承自带的密封结构可阻挡发动机舱内的灰尘、油污进入轴承滚道，提升部件的使用寿命。带轮前端设置了内六角方头，安装时可通过内六角扳手转动摆臂压缩弹簧，方便皮带的安装与拆卸，无需额外的专用张紧器工具，适配售后维修的操作需求。

　　从安装边界来看，该张紧器安装后整体外轮廓不会与周边的发动机支架、水管、线束产生干涉，摆臂摆动全程的运动包络都经过实车验证，在最大张紧位置和最小张紧位置都预留了足够的安全间隙。建模过程中所有尺寸均通过实件卡尺测量获取，包括安装孔的孔距、带轮的直径、摆臂的偏心距、转轴的直径等关键尺寸，都与量产件保持一致，可直接用于发动机改装中的发电机移位支架设计、前端轮系改装方案验证，也可用于维修教学中的部件结构演示、配件仿制的三维参考。

　　在实际改装场景中，不少LS发动机移植改装项目会调整发电机、空调压缩机的安装位置，这时候就需要准确的张紧器三维模型来验证轮系的平面度、皮带的包角是否符合设计要求，避免改装后出现皮带跑偏、张紧力不足的问题。该模型的结构细节完整还原了实件的倒角、安装孔位、凸台等特征，在进行三维装配时可直接进行干涉检查，无需额外对模型进行修补调整。张紧器的弹簧阻尼特性也可通过模型的摆臂行程参数进行匹配计算，在改装轮系时可根据新增附件的载荷情况，判断该张紧器的张力是否满足使用需求，若张力不足可对应更换更高弹力的弹簧，或者调整张紧器的安装位置来获得合适的张紧力。

　　从工程设计角度来说，这类成熟量产部件的三维模型，可大幅缩短设计周期，避免从零开始建模的尺寸误差，尤其是在做发动机周边附件设计时，准确的接口模型可减少后期样件制作时的适配问题，降低开模或者机加工的成本浪费。该模型的结构也可作为其他类型发动机张紧器设计的参考，其偏心摆臂的结构形式、安装定位方式、带轮的匹配逻辑，都具备通用的工程参考价值，可根据不同的发动机安装空间、皮带规格，调整对应尺寸参数即可快速衍生出适配其他机型的张紧器结构。
