小型圆柱直出轴有刷直流电机结构

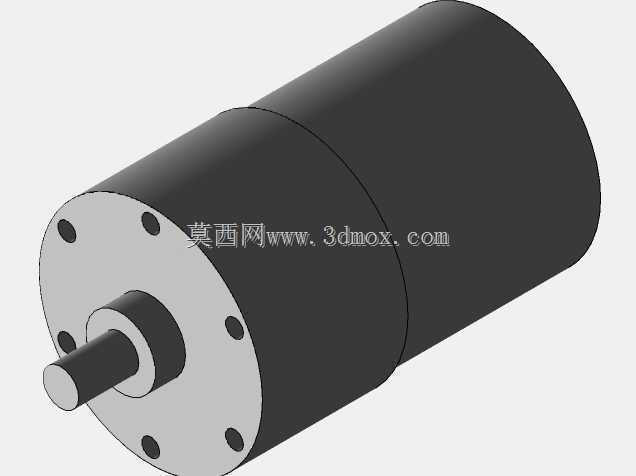

　　这款小型圆柱直出轴电机的三维结构，在做桌面级小型传动设备选型、学生课程设计建模练习、小型自动化执行端动力匹配时经常会用到，很多刚接触机电结构设计的从业者，第一次做动力端选型建模，大多会从这类结构简单、安装边界清晰的小电机入手。从实际应用场景来看，这类小功率圆柱电机常被用在小型传送带驱动、桌面3D打印机送料机构、智能小车动力输出、小型阀门执行驱动、教学实验台传动模组这些对安装空间要求紧凑、输出扭矩需求不大的场合，相比带减速箱的一体式电机，它的输出转速更高，轴向尺寸更短，适合对转速有要求、负载惯量较小的传动链路。

　　从结构设计思路来看，整个电机采用三段式圆柱同轴布局，最外侧是冲压成型的金属机壳，既作为定子磁钢的安装载体，也承担整个结构的防护与散热作用，机壳端面的法兰盘上均匀分布6个安装孔，孔位沿圆周等角度排布，安装时不需要额外调整周向角度，只要对准安装板上的对应孔位穿入固定螺丝即可完成紧固，这种对称孔位设计能降低安装时的对位难度，也能保证电机工作时的受力均匀，避免单侧固定带来的振动偏移。输出轴采用直出式单轴伸设计，轴径与常见的小型联轴器、同步带轮内孔尺寸匹配，轴伸长度刚好覆盖常规传动件的安装宽度，不会因为轴伸过长导致悬臂负载过大，也不会因为轴伸过短导致传动件固定不牢，轴根部做了台阶限位，安装传动件时可以直接顶到台阶面，不需要额外测量轴向定位尺寸，能减少装配时的调整工作量。

　　从安装边界尺寸来看，整个电机的最大外径为圆柱机壳的外圆尺寸，法兰盘外径与机壳外径保持一致，没有额外突出的安装耳，所以在布局安装空间时，只需要预留出与机壳外径匹配的圆柱容纳空间即可，不需要为法兰固定耳额外预留侧向空间，这对空间紧凑的小型设备来说非常友好。轴向总长度从法兰安装面到电机尾端的尺寸控制得比较紧凑，输出轴从法兰面伸出的长度较短，在做轴向布局时，传动件的端面可以紧贴法兰安装面布置，能有效缩短整个传动链路的轴向尺寸，减少设备的整体体积。

　　从功能特性来看，这类有刷结构的小电机驱动电路简单，不需要复杂的换向控制电路，只需要给正负极通入对应方向的直流电即可实现正反转，调速也只需要调整供电电压就能实现宽范围的转速变化，对控制端的要求很低，非常适合入门级的机电一体化项目使用。机壳与前端盖之间采用止口定位配合，装配时能保证定子与转子的同轴度，减少转子转动时的径向跳动，降低运行噪音与轴承磨损。前端盖内嵌的含油轴承不需要额外加注润滑脂，长期运行时的维护量很小，适合在免维护的小型设备中使用。

　　在做三维建模的时候，这类电机的结构不需要拆解内部的绕组、磁钢等细节，只要把外部的安装尺寸、轴伸尺寸、安装孔位、法兰定位尺寸做准确即可，因为在设备整体装配中，电机属于外购标准件，建模的核心目的是做干涉检查与安装位置匹配，不需要还原内部的电磁结构，只要保证外部装配尺寸与实物一致，就能满足整体设备的设计需求。很多新手在建模这类电机时容易忽略安装孔的沉头深度、轴伸端的键槽或者扁位尺寸，实际装配时就会出现螺丝顶死、传动件打滑的问题，所以在测绘或者选型建模时，要重点核对安装配合面的尺寸公差，比如输出轴的直径公差、安装孔的位置度公差、法兰面的平面度要求，这些细节会直接影响后续的装配可行性。

　　在实际选型匹配时，要注意这类电机的输出轴径向负载能力有限，不能直接驱动径向受力较大的负载，比如直接挂装较重的砂轮、大直径的传送带辊筒，否则会加速轴承磨损，缩短电机使用寿命，通常需要配合联轴器或者同步带轮做负载隔离，让电机输出轴只承受扭矩，不承受额外的径向力。另外，电机的出线端通常布置在尾端侧面，在布局安装空间时要预留出线的弯曲半径，避免线材被机壳或者安装板挤压破损，这点在做紧凑结构设计时很容易被忽略，往往等到装配时才发现线材没有布置空间，需要重新调整安装位置。
