卡丁车操纵系统油门踏板结构设计

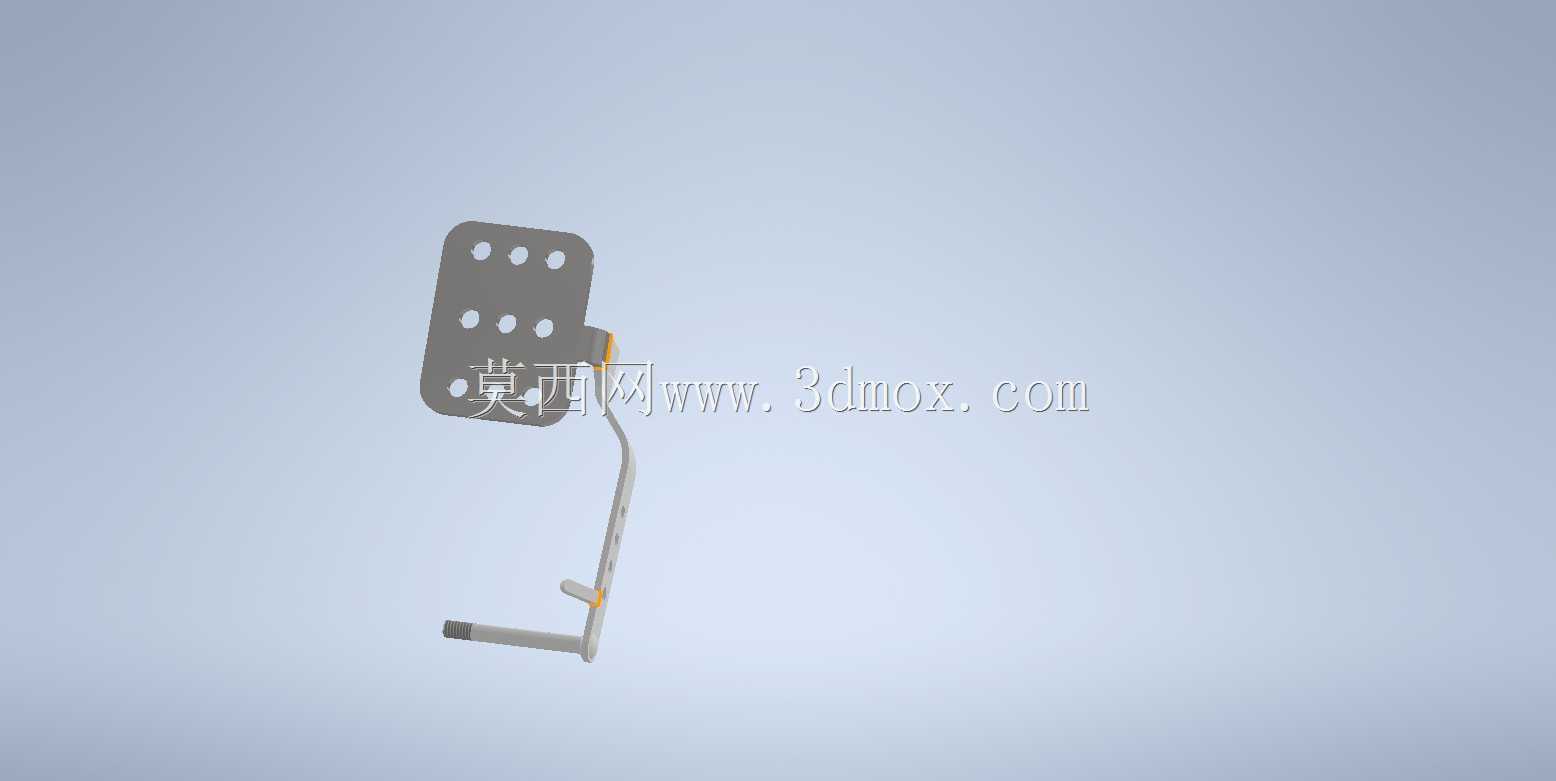

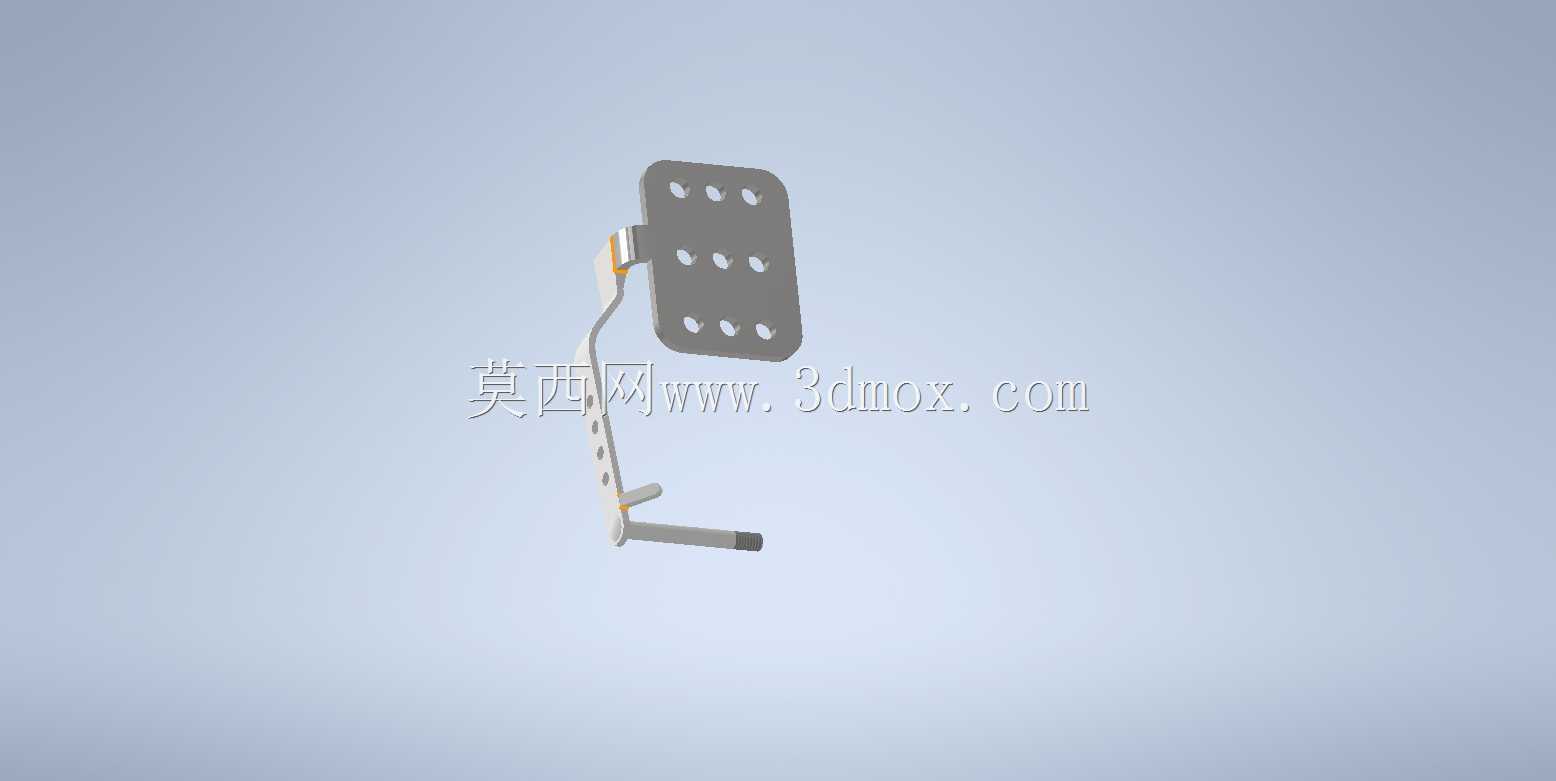

　　卡丁车作为场地竞速类休闲与训练载具，其操纵系统的人机工程适配性直接决定驾驶过程的操控精度与操作疲劳度，油门踏板作为动力输出的直接控制部件，需要兼顾踩踏行程的线性反馈、安装位的适配兼容性以及长期往复踩踏的结构可靠性。这款油门踏板的设计首先从踩踏受力路径出发，踏板主体的踩踏面采用多孔式平板结构，板面开设的六个通孔并非仅做减重设计，实际装配时可通过孔位固定防滑橡胶垫，避免驾驶过程中鞋底与踏板面出现打滑，同时多孔结构能够在踩踏时排出板面与鞋底之间的空气，减少高速行驶时鞋底与踏板间形成负压导致的脚感发黏问题。踏板臂采用弯折式钣金成型结构，弯折角度经过反复适配，能够保证踩踏时的施力方向与踏板回转轴线保持合理夹角，避免出现踩踏过程中的卡滞感，

　　同时弯折结构能够在有限的驾驶舱空间内预留足够的脚部活动空间，不会与周边的刹车踏板、车架立管出现运动干涉。踏板的回转支点设置在臂体下端，支点处预留了标准衬套安装位，可匹配通用型自润滑铜套或者工程塑料衬套，减少长期往复转动带来的磨损，同时支点位置的安装孔位采用同轴度公差控制，保证踏板转动时无径向窜动，踩踏行程的反馈力度均匀。从安装边界来看，踏板组件的整体安装面设置在臂体后侧的固定支架上，支架上开设的长圆孔可实现前后15mm范围内的安装位置调整，能够适配不同轴距、不同驾驶舱布局的卡丁车车架，不需要针对特定车型重新修改安装点位。踏板的下端预留了油门拉索固定卡槽，卡槽位置经过行程匹配，当踏板处于初始自由状态时，

　　拉索处于预紧但不拉动节气门的状态，当踏板踩下至最大行程时，拉索行程刚好匹配节气门的全开角度，不会出现拉索过度拉伸或者节气门开度过小的问题。在功能特性上，这款踏板的踩踏行程设定为35度，这个行程区间既不会因为行程过短导致油门控制过于灵敏、新手难以把控动力输出，也不会因为行程过长导致需要大幅移动脚踝才能达到满油门状态，影响竞速场景下的操作响应速度。踏板臂的截面采用加强筋结构设计，在钣金厚度仅为2mm的情况下，能够承受超过1500N的垂直踩踏力而不出现塑性变形，完全覆盖驾驶过程中紧急踩油门的施力场景，同时整体重量控制在180g以内，不会给车体增加不必要的簧下质量。设计过程中还考虑了户外场地使用的环境适应性，所有钣金部件均采用电泳防锈处理，

　　能够抵御场地内的泥水、灰尘侵蚀，转动部位的衬套具备自润滑特性，不需要频繁加注润滑脂即可保证长期顺畅转动。从实际应用场景来看，这款踏板不仅可用于娱乐型商用卡丁车的原厂配套，也可作为改装配件用于自制卡丁车、青少年训练用卡丁车的操纵系统搭建，其标准化的安装接口和拉索固定位能够兼容市面上绝大多数通用型卡丁车节气门总成，不需要额外定制转接部件。在结构建模过程中，所有配合面均预留了合理的装配公差，转动部位的间隙控制在0.2mm以内，既保证转动顺畅，又不会出现旷量导致的油门虚位，踏板面的倾斜角度在初始状态下与水平面呈25度夹角，符合人体脚踝自然放松时的角度，长时间驾驶也不会出现脚踝酸痛的问题。
