汽油发动机点火用火花塞结构设计

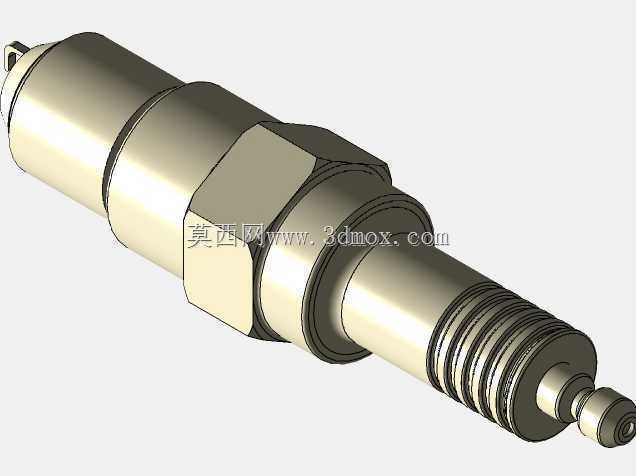

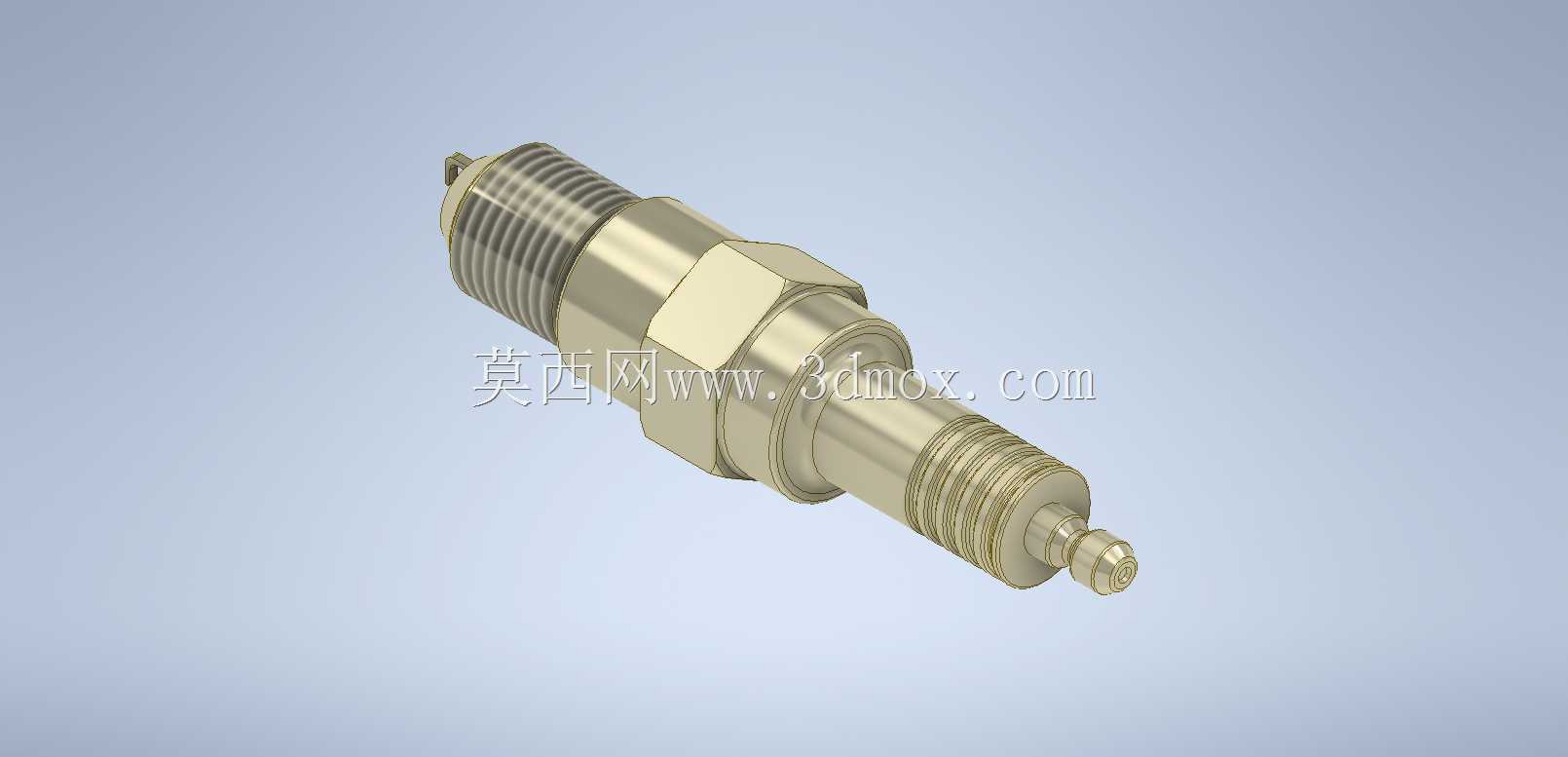

　　在往复式汽油内燃机的点火系统中，火花塞是直接决定缸内燃烧起始时刻的核心执行部件，其安装位置位于气缸盖的燃烧室顶部，侧电极直接暴露在高温高压的燃烧环境中，中心电极通过绝缘陶瓷与壳体隔绝，将点火线圈产生的高压脉冲引入燃烧室，击穿电极间隙形成电火花，点燃气缸内被压缩的油气混合气。从结构设计逻辑来看，该款火花塞的上部为多道密封螺纹结构，匹配气缸盖对应的安装螺纹孔，螺纹段的长度直接决定了电极伸入燃烧室的深度，若伸入过长会导致电极过度受热引发早燃，伸入过短则会造成点火位置偏离燃烧室核心区，导致火焰传播距离变长、燃烧效率下降，因此建模过程中严格控制螺纹段的有效长度与螺纹公差，保证安装后电极端面与燃烧室壁面的位置偏差控制在工程允许范围内。

　　螺纹下方设计有六角拧动结构，对应标准套筒的对边尺寸，方便装配时施加规定扭矩，六角结构与螺纹段之间设计有密封垫圈安装位，通过铜质密封垫圈的挤压变形实现燃烧室与外界的高压密封，避免缸内压缩气体从安装螺纹缝隙泄漏。六角结构下方为绝缘壳体包裹的中心杆段，内部的陶瓷绝缘体承担高压绝缘与导热的双重作用，既要保证上万伏的点火高压不会沿壳体击穿漏电，又要将中心电极工作时产生的热量通过壳体传导到气缸盖散热，避免电极温度过高产生炽热点火。下部的电极段分为中心电极与侧电极，两者之间的点火间隙是电火花产生的核心区域，间隙大小直接影响点火能量与击穿电压，建模时严格保证间隙尺寸的一致性，侧电极采用折弯焊接结构与壳体下端面连接，

　　焊接位置的强度需要承受燃烧过程中的高频冲击与热交变载荷，避免长期使用后侧电极变形脱落。从实际应用场景来看，这类火花塞广泛适配小排量通用汽油机、摩托车发动机、小型园林机械动力等设备，不同热值的火花塞对应不同热负荷的发动机工况，热值偏高的火花塞绝缘体裙部较短，散热速度快，适合高负荷高转速的发动机使用，避免电极过热；热值偏低的火花塞绝缘体裙部较长，工作温度更高，适合低转速小负荷工况，避免电极积碳导致点火失效。建模过程中对各段的同轴度做了严格约束，螺纹段、中心杆、电极段的同轴度偏差控制在0.05mm以内，避免安装后电极偏斜导致点火间隙不均匀，影响各缸点火一致性。安装边界方面，除了螺纹的公称尺寸与有效旋合长度外，还需要考虑六角结构的外围空间，

　　保证装配时套筒能够顺利套入，不会与气缸盖周边的散热筋、喷油器安装位产生干涉，同时接线螺母的尺寸需要匹配点火线圈高压接头的卡扣尺寸，保证高压连接可靠，不会在发动机振动过程中出现松脱漏电的问题。从功能特性来看，该结构的火花塞能够在-40℃到1000℃以上的交变温度环境下稳定工作，承受燃烧过程中最高5MPa以上的爆发压力，同时具备良好的抗化学腐蚀能力，能够抵御燃油、机油以及燃烧产物的侵蚀，保证长期使用后的点火可靠性。设计过程中还考虑了电极的耐烧蚀性能，电极端部采用耐高温合金材质，减少长期点火过程中的电极损耗，延长火花塞的更换周期，同时壳体表面采用镀锌钝化处理，避免安装螺纹在长期使用过程中锈蚀，方便后期维护拆卸。
