碳纤维纹理STI汽车标识徽章结构设计

　　这款碳纤维纹理STI标识徽章，主要面向乘用车辆外观装饰与品牌标识展示场景，常见于斯巴鲁性能车型的中网、尾门、侧裙等外装部位，也可用于改装车的个性化标识加装，在汽车后市场改装、整车出厂标识配套领域都有对应的使用需求。从实际用途来看，这类标识除了传递车型性能版本的品牌属性外，碳纤维纹理的设计也能匹配性能车的运动化外观风格，相比普通塑料镀铬标识，更贴合改装用户对轻量化、运动质感的追求。

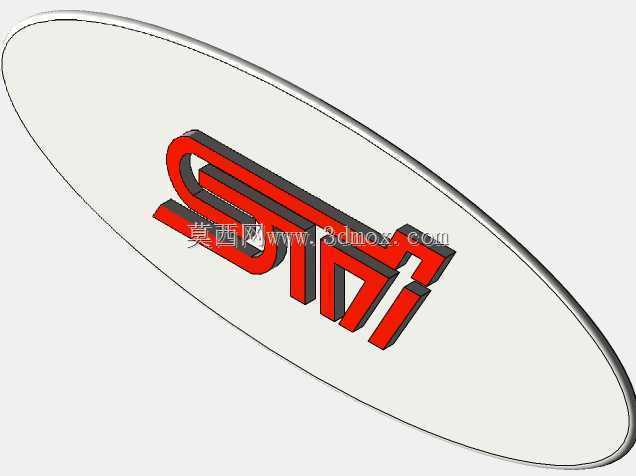

　　设计过程中首先考虑了标识的安装适配性，整体采用椭圆轮廓造型，边缘做了0.8mm的圆角过渡，避免安装后边缘割手或者积灰难清理的问题，徽章整体厚度控制在3mm以内，既保证了碳纤维纹理层的结构强度，也不会因为突出车身过多导致高速行驶时产生风噪或者被剐蹭脱落。标识基底采用和车身曲面贴合的微弧设计，不同安装位置的弧面曲率做了对应适配，比如尾门安装款的背面弧度和尾门钣金曲率偏差控制在0.2mm以内，粘贴后不会出现边缘翘边的情况。

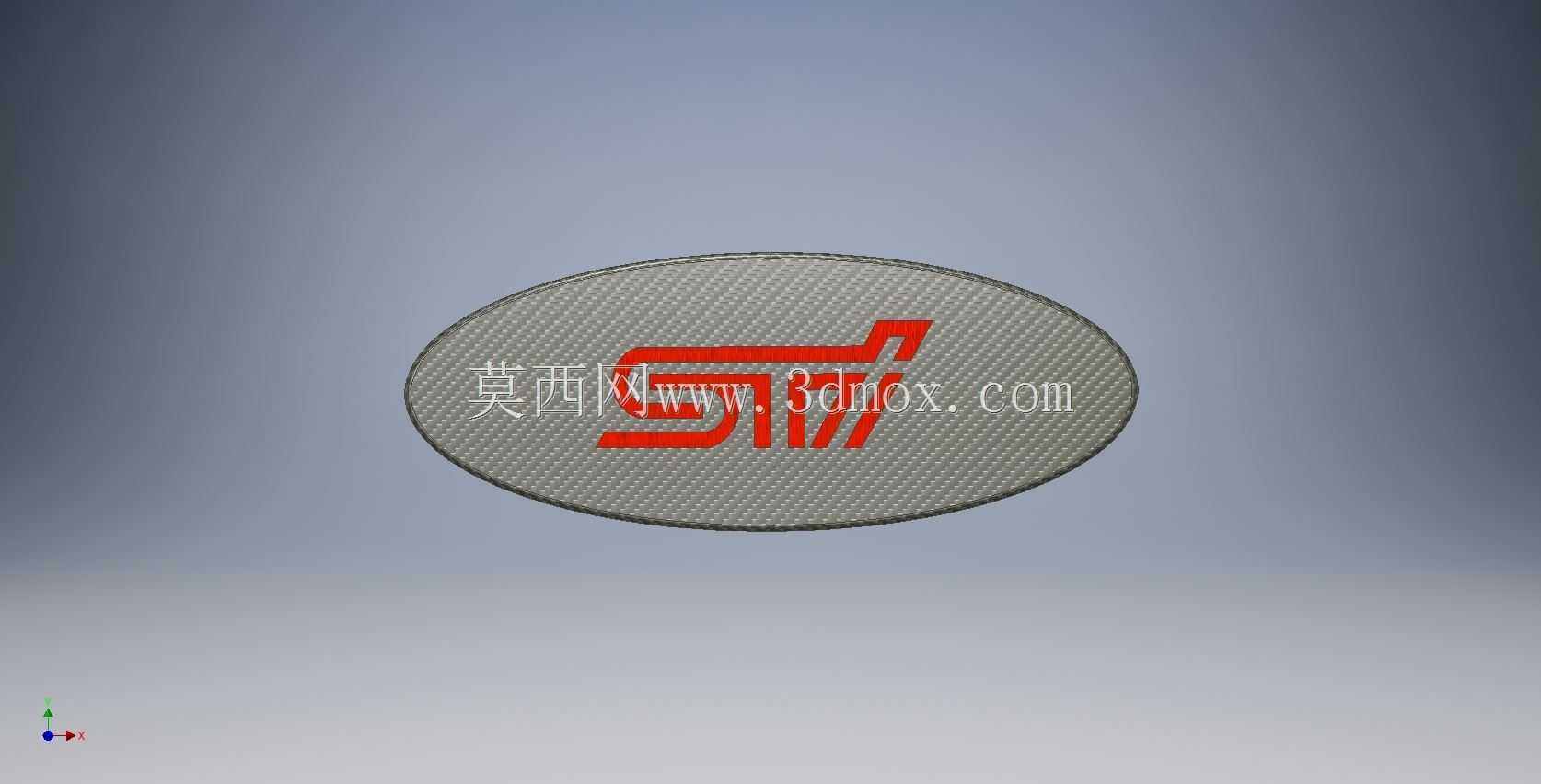

　　纹理设计上，表层的碳纤维编织纹理采用1K平纹编织的肌理还原，纹理走向顺着椭圆长轴方向排布，既符合碳纤维材料实际铺层的受力逻辑，也能在视觉上拉长标识的横向视觉比例，和STI红色标识的造型形成视觉呼应。中间的STI字母标识做了0.3mm的凸起处理，凸起边缘做了微小的倒角，和碳纤维基底形成明确的层次区分，红色标识层的表面采用哑光质感处理，避免强光下产生反光影响标识识别度，同时也和碳纤维基底的半哑光质感形成统一的视觉调性，不会出现质感割裂的问题。

　　安装结构上，徽章背面预留了整面的背胶粘贴区域，边缘做了0.5mm宽的胶位避让槽，粘贴后多余的胶层会被收纳在避让槽内，不会溢出到标识边缘影响外观。针对需要螺丝固定的安装场景，在徽章背面两个隐藏位置设计了直径2mm的定位柱，安装时可以先通过定位柱对准车身上的预装孔，再进行粘贴或者螺丝固定，降低安装时的对位偏差，保证标识安装后的位置精度。

　　从功能特性来看，整个标识的结构设计考虑了户外使用的耐候性，所有棱角都做了钝化处理，减少应力集中点，避免长期冷热交替后出现边缘开裂的问题。表层的纹理层做了耐UV处理，长期暴露在户外阳光下不会出现纹理褪色、表层剥落的情况，红色STI标识的色层采用耐候性色母调配，在-40℃到85℃的使用环境下不会出现变色、脱落的问题，满足汽车外装件的使用环境要求。

　　设计过程中也参考了现有车型原厂标识的安装尺寸规范，椭圆长轴控制在85mm，短轴控制在45mm，这个尺寸既不会因为过大显得突兀，也不会因为过小导致识别度不足，适配绝大多数斯巴鲁车型的原厂标识安装位，用户替换原厂标识时不需要额外对车身进行打孔或者打磨处理，直接替换即可。针对改装场景的使用需求，也预留了尺寸调整的建模参数边界，用户可以根据自身的安装位置需求，在不改变纹理比例和标识相对位置的前提下，对整体尺寸进行缩放调整，不会出现纹理变形或者标识比例失调的问题。

　　在细节处理上，碳纤维基底的边缘做了一圈极细的高亮黑包边，宽度仅0.3mm，既可以遮挡碳纤维层的切割断面，提升整体精致感，也能在安装后和车身漆面形成自然的过渡，不会出现生硬的边界感。STI字母的转角位置都做了和原厂标识一致的圆角处理，保证标识的识别准确性，不会因为建模偏差导致标识造型失真，影响品牌标识的辨识度。
