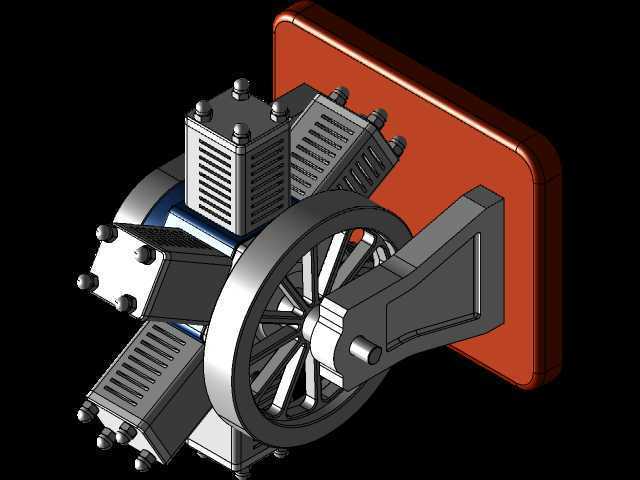

六缸径向排布内燃机完整装配结构

　　径向发动机的缸体围绕曲轴呈星型均匀排布，这种布局最早在航空动力领域得到广泛应用，凭借短轴向尺寸、优异的风冷散热效率，在早期螺旋桨飞行器上承担核心动力输出功能，后续也在小型固定动力站、特种作业装备、复古动力改装场景中持续发挥作用。这套六缸径向排布的动力装置，六个缸体沿曲轴中心呈60度夹角均匀分布，相比同排量直列发动机，曲轴长度缩短近六成，整机重心完全落在曲轴输出轴线上，运转时的动平衡表现更优，高转速工况下的整机振动幅度远低于同功率直列机型。

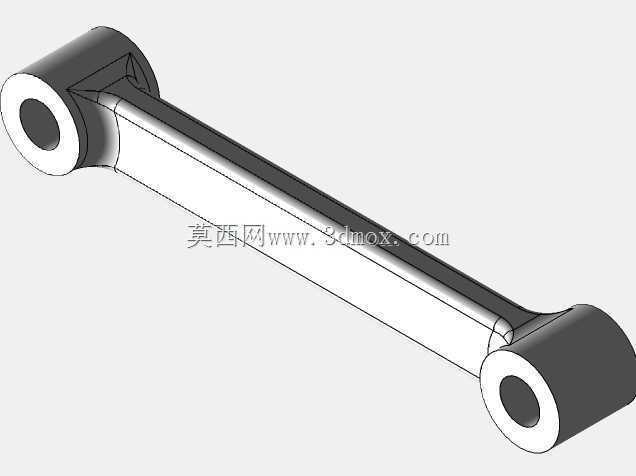

　　从实际功能逻辑来看，每个缸体的连杆共同铰接在同一个曲轴曲柄销上，曲轴每旋转一周，六个气缸依次完成进气、压缩、做功、排气的完整循环，做功间隔角仅为60度，动力输出的平顺性远超三缸、四缸直列机型，不需要额外加装大质量平衡轴就能抵消一阶、二阶往复惯性力，整机结构紧凑度更高。设计阶段优先考虑了风冷散热的适配性，每个缸体外侧都布置了密集的散热鳍片，气流从缸体间隙穿过时可以直接带走燃烧室热量，不需要额外布置复杂的水冷管路、散热水箱与冷却液循环系统，在缺水、高海拔的特殊作业场景下，动力可靠性更有保障。

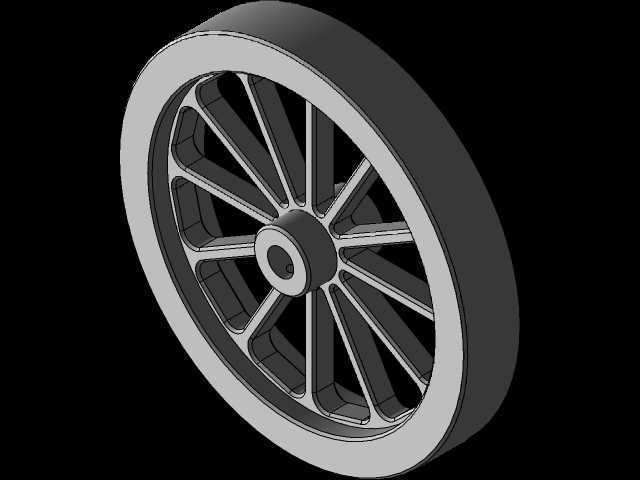

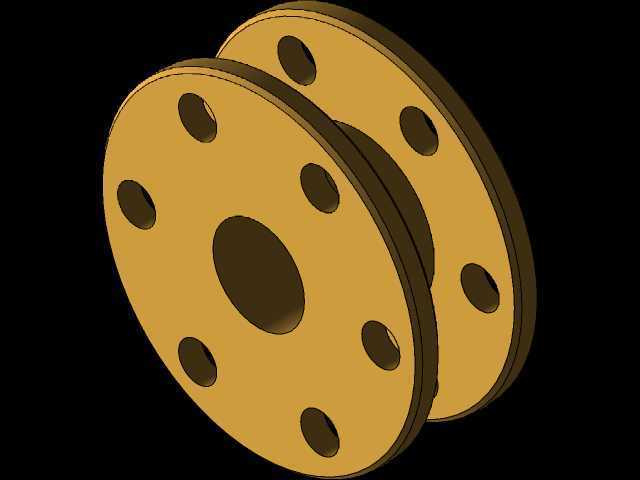

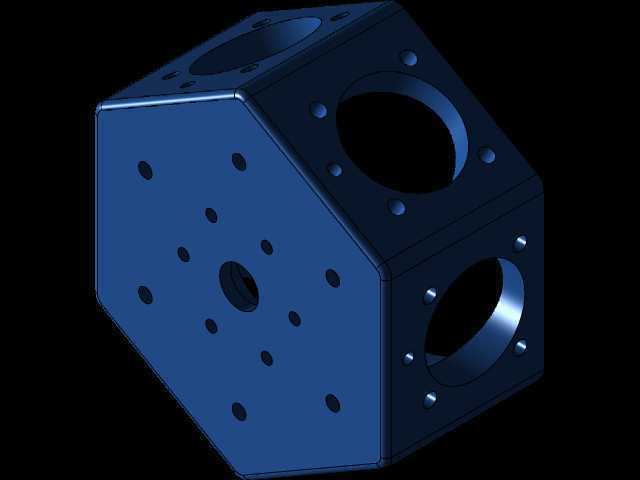

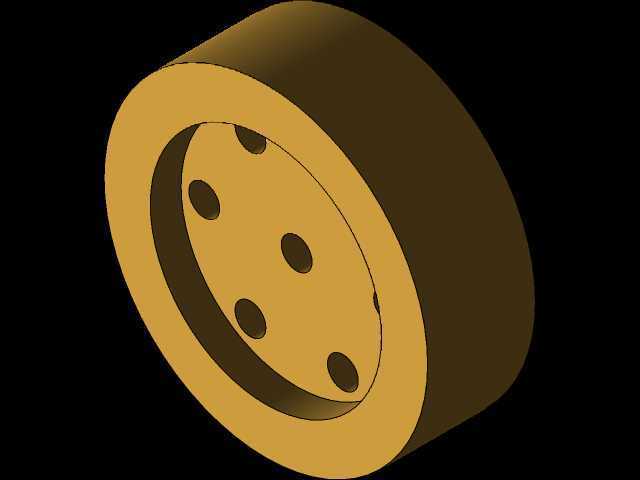

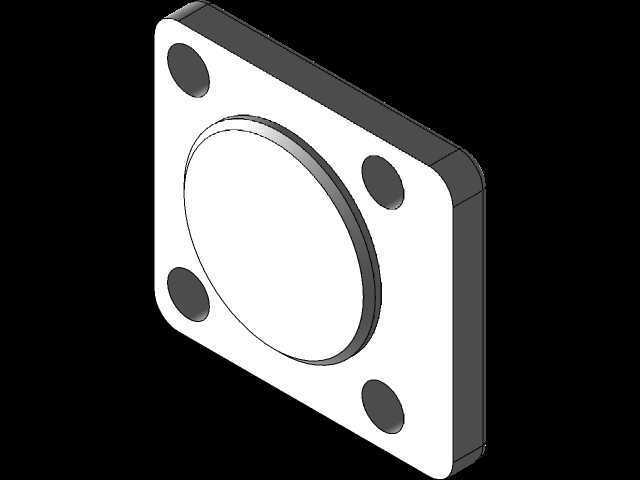

　　装配结构上，曲轴输出端集成了大直径带辐条的飞轮结构，飞轮轮缘做了加厚处理，储存转动惯量的能力更强，可以有效抵消各缸做功间隔的扭矩波动，让动力输出更平缓，飞轮端面预留了标准的动力输出连接位，可以直接对接皮带轮、联轴器等传动部件，适配不同的负载连接需求。缸体与中心曲轴箱的连接采用螺栓组周向固定，每个缸体与曲轴箱的结合面都做了定位止口设计，装配时不需要反复调整同轴度，只要对准止口拧紧固定螺栓就能保证缸体轴线准确指向曲轴中心，避免连杆运动过程中出现偏磨、卡滞的问题。

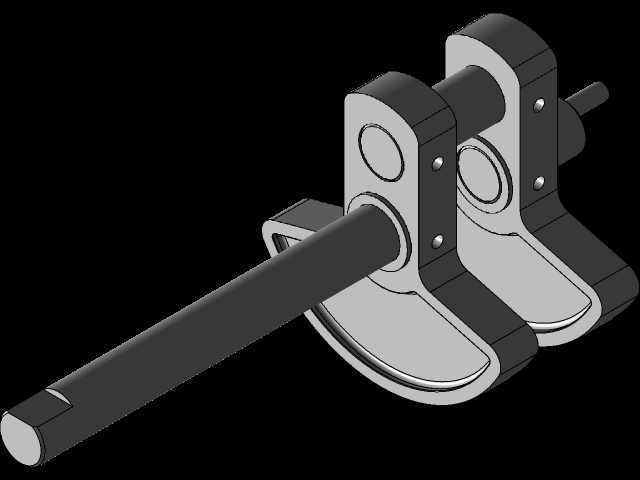

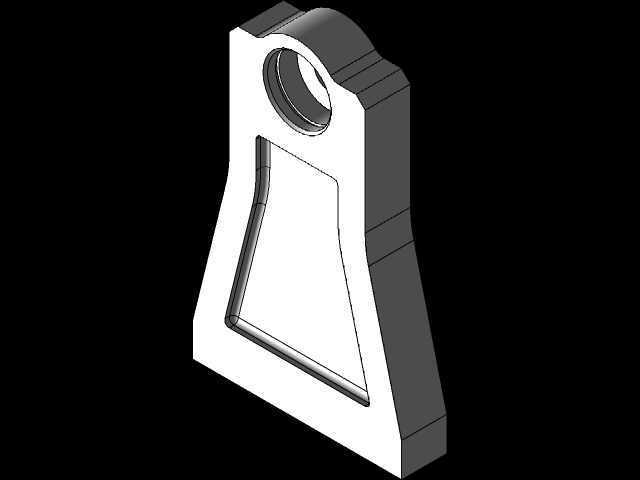

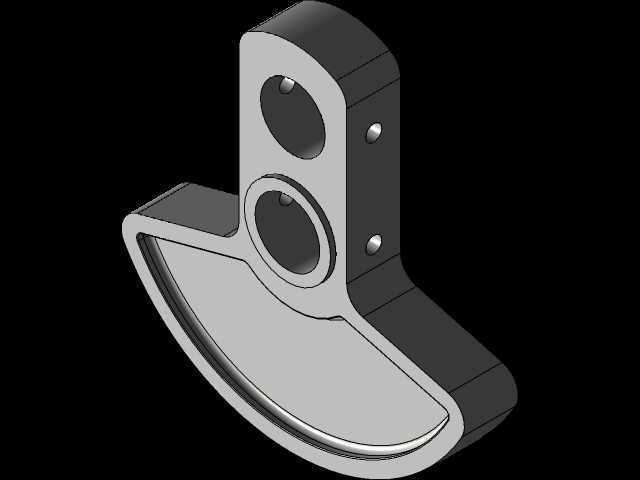

　　安装边界层面，整机的安装基座布置在曲轴箱下方，采用一体化铸造的支撑臂结构，支撑臂上预留了两个对称的安装固定孔，孔位间距与通用小型动力站的安装支架尺寸完全匹配，不需要额外制作转接板就能完成固定。整机径向最大尺寸由六个缸体的外轮廓决定，轴向尺寸仅包含缸体长度、曲轴箱厚度与飞轮厚度，整体占用空间远小于同功率的直列六缸发动机，在安装空间狭窄、对动力单元轴向尺寸有严格限制的场景下，这种布局的优势十分明显。

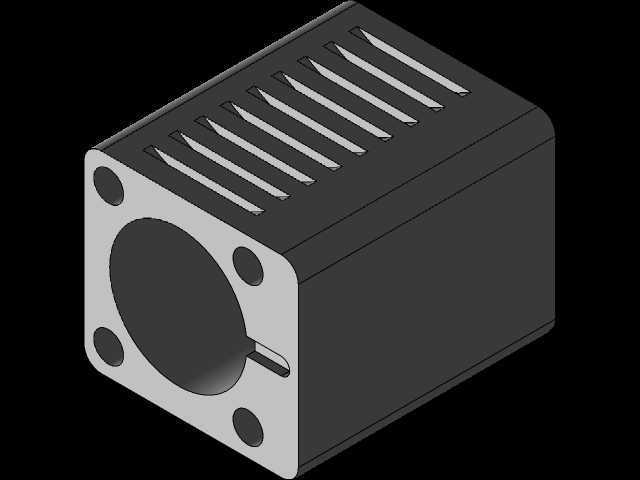

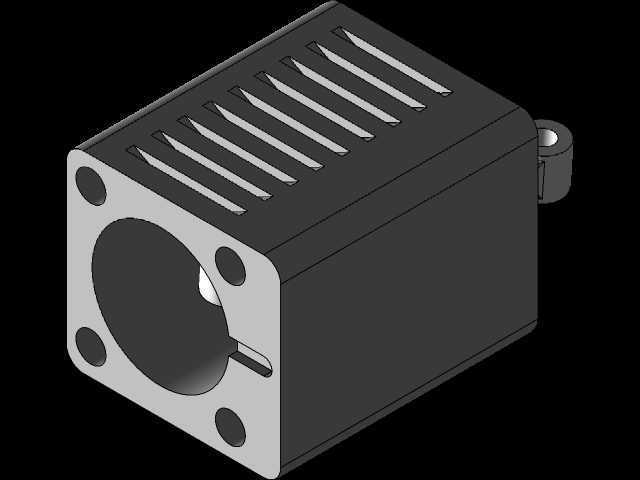

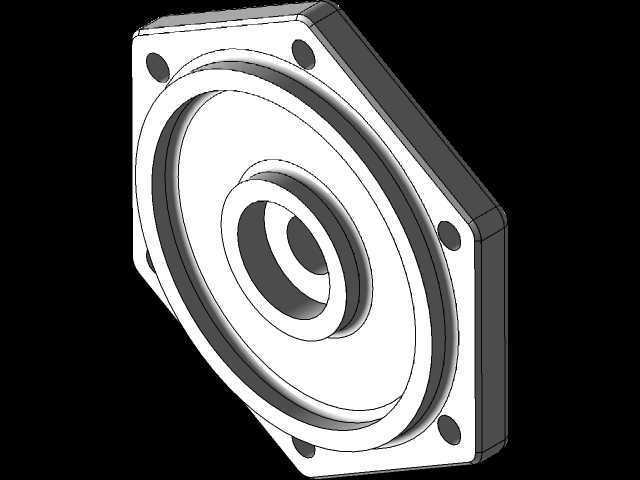

　　从结构设计的细节来看，每个气缸的气门组件都布置在缸体顶部，配气机构采用顶置气门设计，进排气路径短，充气效率更高，能够有效提升每个做功循环的燃油利用率。缸体散热鳍片的高度、间距经过匹配设计，在保证散热面积足够的前提下，不会因为鳍片过密导致气流阻力过大，即使在低风速工况下，也能依靠缸体之间的气流导流作用完成有效散热。中心曲轴箱采用分体式结构，上下箱体通过螺栓组连接，装配时可以先将曲轴、连杆组件放入下箱体定位槽，再扣合上箱体拧紧螺栓，装配流程简单，后期维护拆解时不需要完全拆下所有缸体，就能完成曲轴轴承、连杆轴瓦的检查与更换。

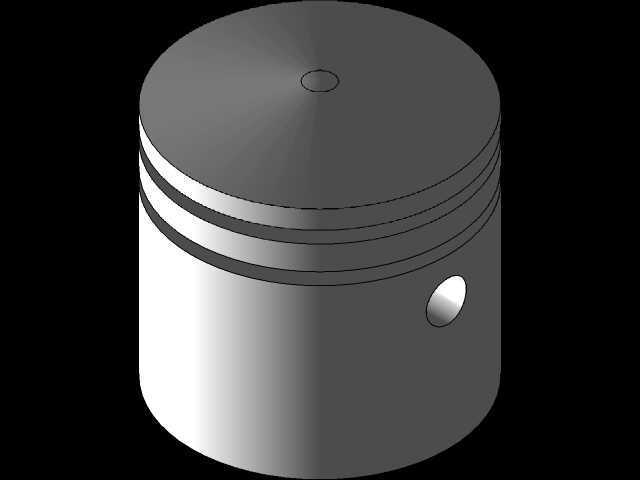

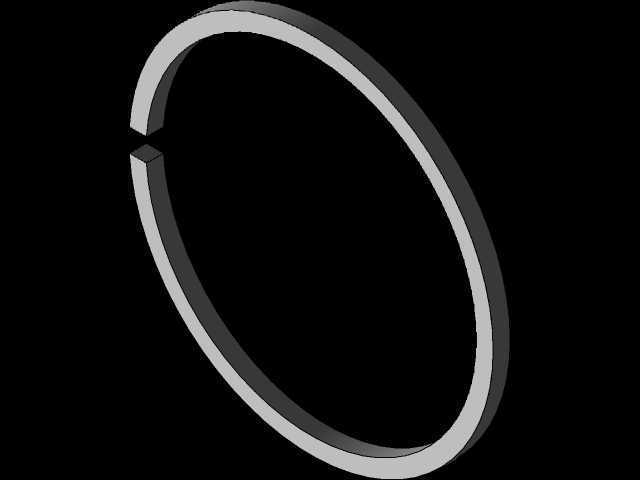

　　实际应用中，这类径向动力装置除了在复古航空复刻场景使用，还可以作为小型应急发电机组、小型农用作业机械、特种轻型作业车辆的动力源，凭借结构简单、维护便捷、抗过载能力强的特性，在复杂工况下的持续作业表现十分稳定。设计过程中对所有运动部件的运动间隙做了仿真验证，连杆摆动过程中不会与相邻缸体、曲轴箱内壁发生干涉，活塞在上止点、下止点位置时，与气缸盖、曲轴箱的预留间隙都符合通用内燃机的设计规范，不会出现撞缸、运动卡滞的问题。飞轮端的支撑结构做了加强设计，在输出大扭矩负载时，支撑臂的形变控制在允许范围内，不会因为负载冲击导致曲轴偏移，影响整机的运转寿命。
