工业重载拖车行走轮结构设计

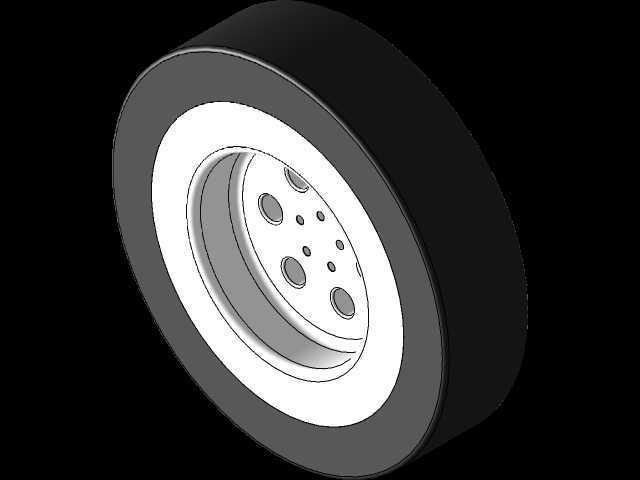

　　在厂区物料转运、短途重型设备移位、仓储托盘拖运这类场景里，拖车车轮的可靠性直接决定了转运作业的效率与安全系数，很多现场出现的拖行卡滞、轮面脱胶、轮毂开裂问题，本质都是轮组设计阶段没有匹配实际工况的载荷与安装边界。这款拖车行走轮的设计，首先从载荷传递路径做了分层优化，外层采用高耐磨橡胶材质作为触地面，橡胶层的厚度经过反复校核，既能够吸收厂区水泥地面、沥青路面的微小凸起带来的冲击，避免硬接触带来的轮毂应力集中，也能保证轮面和地面的接触摩擦力足够，在拖行起步、转向、轻微坡道停靠时不会出现打滑空转的情况。中间的轮辋部分采用刚性金属结构，和外层橡胶采用过盈配合加粘接的复合连接方式，避免长时间重载拖行后橡胶层和金属轮辋出现相对滑移，

　　很多市面上的廉价轮组用不了几个月就出现橡胶脱圈，就是连接结构只做了简单粘接，没有考虑重载下的剪切力。轮毂部分的安装孔位采用对称分布设计，中心定位孔的公差按照过渡配合选取，既能够保证安装时和轮轴的同轴度，避免拖行时出现轮组偏摆带来的额外磨损，也能让现场更换轮组时不需要额外修配，直接就能完成装配。从安装边界来看，这款轮组的轴向宽度做了针对性控制，适配多数标准拖车的轮架安装间距，不需要对现有拖车的支架做切割、焊接改造就能直接替换，轮缘的直径尺寸也避开了常见拖车底盘的最低离地间隙，在过厂区减速带、地面接缝的时候不会出现轮缘刮蹭底盘的情况。设计过程中特意对螺栓孔的分布做了动平衡校核，每个安装孔的位置度公差控制在合理范围内，

　　当轮组在较高拖行速度下转动时，不会因为质量分布不均产生周期性振动，这种振动长期存在不仅会加速轮轴轴承的磨损，还会导致拖运的精密物料出现晃动磕碰。轮面的弧度设计也做了优化，不是完全的圆柱面，而是中间略鼓的微弧面，在拖车转向的时候，轮面和地面的接触区域会自然形成转向回转的滑移量，避免转向时轮面出现硬刮擦，既降低了转向需要的牵引力，也减少了轮面的偏磨问题，很多平轮面的拖车轮用久了会出现轮面一侧磨损严重的情况，就是没有考虑转向时的轮面接触特性。在载荷适配方面，轮毂的壁厚经过有限元应力分析，在额定载荷下的最大应力远低于材料的屈服强度，即使遇到路面坑洼带来的瞬时冲击载荷，也不会出现轮毂变形、开裂的问题，轮辋和轮毂的连接采用整体式结构，

　　摒弃了传统焊接连接的工艺缺陷，避免焊缝位置在交变载荷下出现疲劳开裂。实际工况里，很多拖车需要在有少量金属切屑、油污的车间地面行驶，这款轮组的橡胶配方选用了耐油耐切割的材质，少量切屑扎入轮面不会造成大面积的橡胶剥落，油污附着也不会让橡胶出现快速老化变硬的情况，能有效延长轮组的实际使用寿命。安装端的轴孔配合长度做了加长设计，增大了轮组和轮轴的接触面积，降低了接触面的压应力，避免长时间重载下轴孔出现磨损失圆，导致轮组转动晃荡。在做三维建模的时候，所有配合面的公差都按照实际机加工的工艺能力做了标注，不会出现设计精度过高导致加工成本飙升，也不会因为公差放得太宽导致装配后出现间隙过大的问题，每个倒角、退刀槽的位置都结合实际加工工艺做了调整，避免出现设计特征无法加工的情况。对于结构设计从业者来说，这类行走轮的设计看似简单，实则需要兼顾载荷、安装、工况、加工工艺多个维度的要求，任何一个细节考虑不周，都会在实际使用中暴露出问题，这款轮组的结构设计把现场使用中常见的失效点都做了针对性的优化，能够适配多数厂区重载拖运的使用需求。
