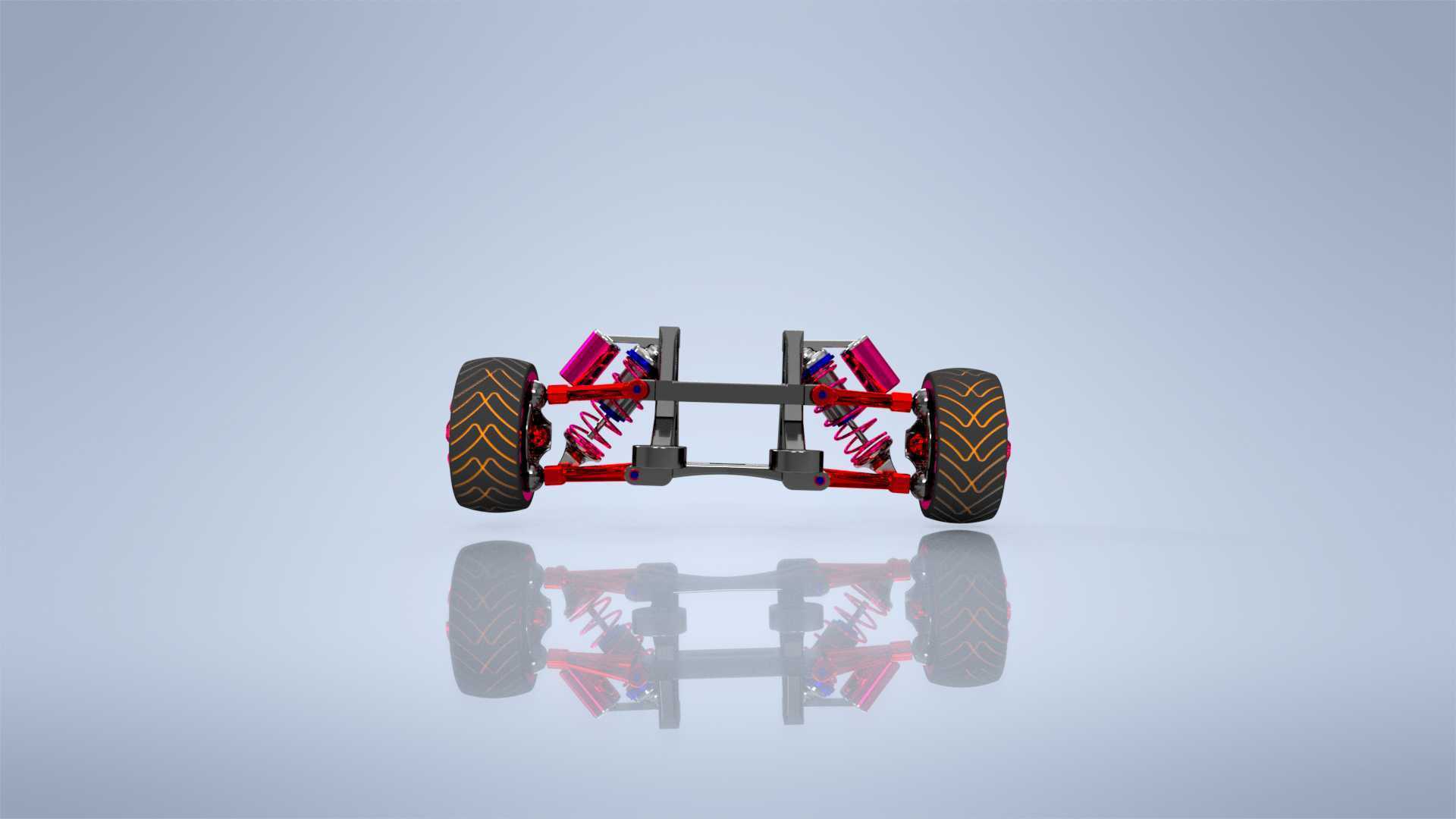

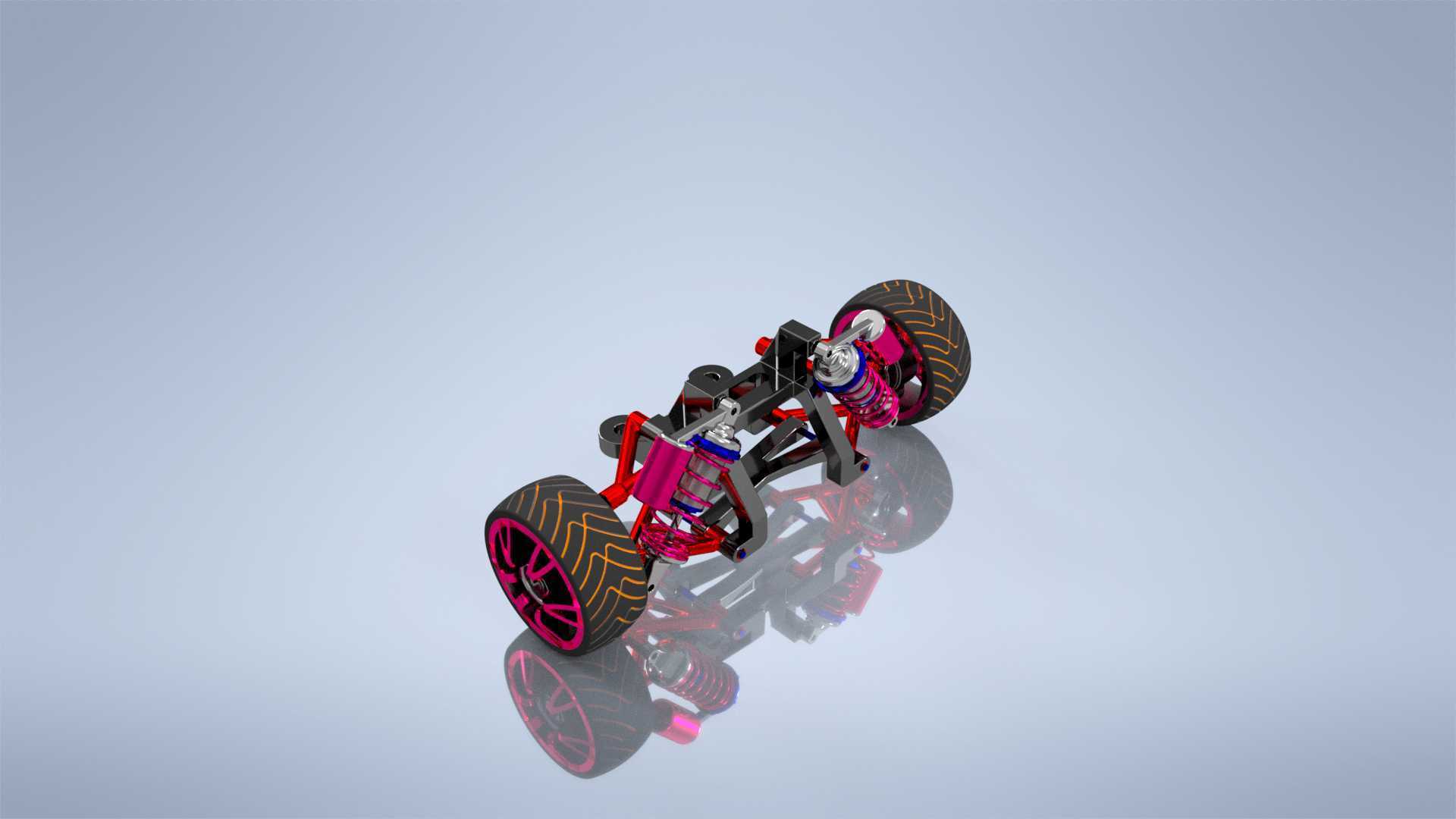

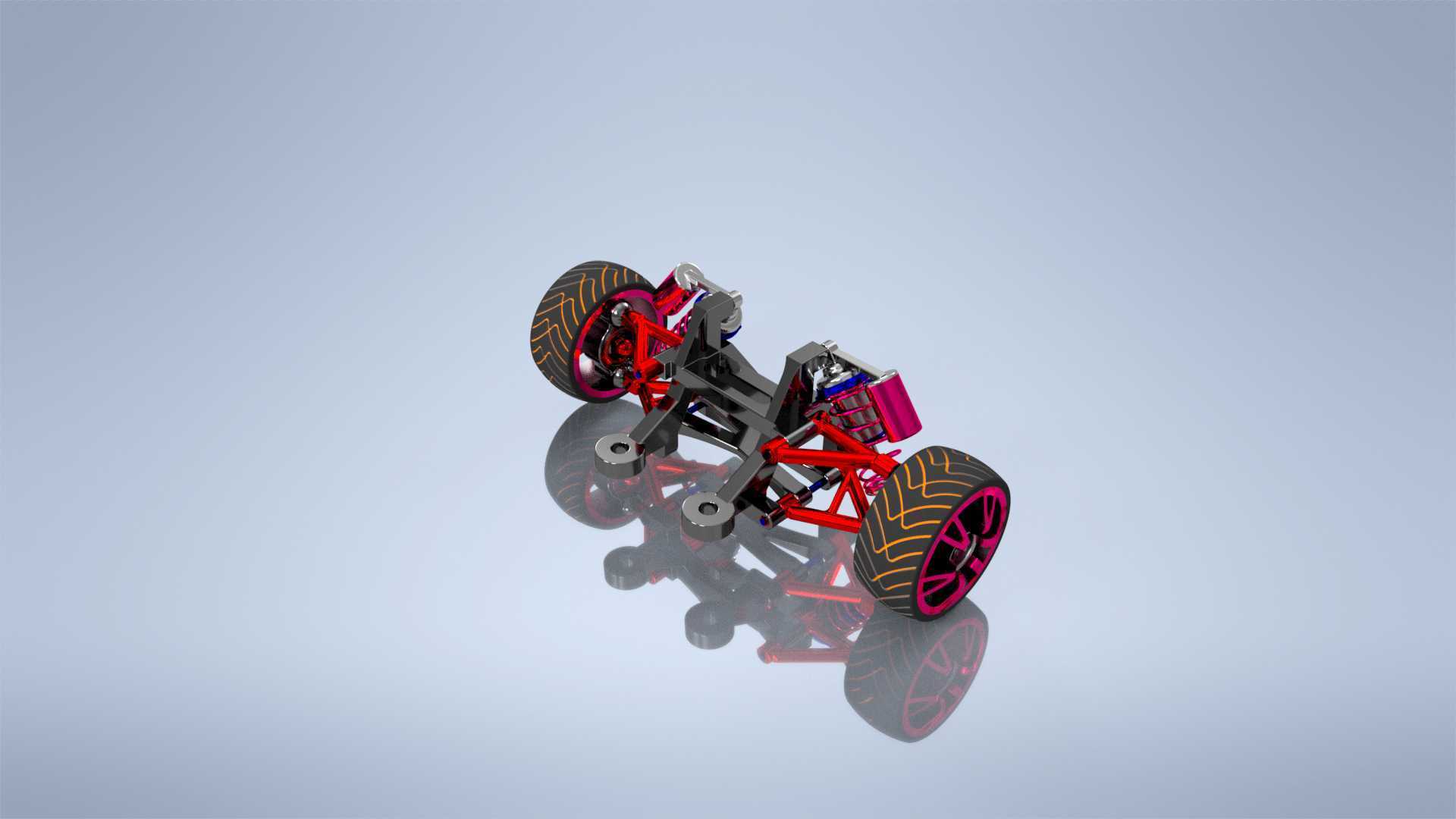

这套悬架结构针对小型双轮代步载具开发,适配窄轮距、低重心的小型电动载具底盘布局,日常应用场景覆盖校园短途接驳、园区巡检代步、社区便民配送等低速通行场景,核心作用是承接车轮与车架之间的力传递,同时过滤路面颠簸带来的冲击,避免轮端跳动直接传递到车架主体,保障载具行驶过程中的姿态稳定。从结构设计逻辑来看,这套悬架采用双叉臂式独立悬挂构型,上下控制臂均通过铰接点与转向节连接,铰接位置预留了标准衬套安装位,可根据实际载荷需求匹配不同刚度的橡胶衬套,兼顾行驶过程中的横向刚性与纵向缓冲能力。减震单元斜向布置在控制臂与车架安装座之间,倾斜角度经过运动学校核,在车轮上下跳动行程内,减震器的压缩行程与车轮跳动量呈线性对应关系,
不会出现运动干涉或减震器偏磨的问题。转向节集成了轮毂安装法兰,法兰面的孔位按照常规小型轮毂的安装标准设计,可直接适配市面常见的小尺寸真空胎轮毂,轮端轴承位的尺寸匹配标准深沟球轴承,能够承受径向与轴向的复合载荷,满足低速载具转弯、过减速带时的受力需求。控制臂采用镂空式结构设计,在保证铰接点位置结构强度的前提下,尽可能削减非必要的材料厚度,降低簧下质量,提升悬架的响应速度,控制臂与车架连接的安装座预留了多个调节孔位,可根据实际装配需求调整车轮的前束角与外倾角,适配不同的行驶调校需求。从安装边界来看,整套悬架的横向安装宽度控制在窄体载具的车架宽度范围内,不会超出车身侧围的外轮廓,纵向安装位置预留了足够的转向拉杆布置空间,
车轮最大跳动行程设定在80mm范围内,在全行程跳动过程中,轮胎与车架、减震单元与控制臂之间均保留了不小于10mm的安全间隙,避免极限工况下出现部件磕碰。横向稳定杆通过小连杆与两侧下控制臂连接,稳定杆的衬套座可直接固定在车架横梁上,能够在载具过弯时抑制侧倾幅度,提升行驶稳定性。整套结构的受力路径经过多轮迭代校核,轮端受到的垂直冲击依次通过轮毂、转向节、下控制臂传递到减震器,最终由减震器阻尼弹簧吸收冲击能量,横向力则由上下控制臂共同承担,避免减震器承受侧向力,延长减震单元的使用寿命。在实际装配场景中,这套悬架可直接适配管式车架或板式车架,安装座的孔位可根据车架结构做小幅调整,不需要对整体结构做大规模修改,
轮端的制动安装位预留了碟刹卡钳的固定点,可直接匹配常规小尺寸碟刹系统,不需要额外设计转接支架。针对不同载荷的使用需求,可通过更换不同刚度的减震弹簧来调整悬架的承载能力,空载状态下悬架的静行程预留了三分之一的压缩量,满载状态下不会出现减震器触底的问题,在颠簸路面行驶时,悬架的拉伸行程足够拉住车轮,避免车轮出现离地失去抓地力的情况。结构中所有铰接点的销轴均采用标准直径规格,方便后期维护更换,衬套采用通用型橡胶衬套,不需要开模定制,降低后期的运维成本。整套悬架的运动件之间均预留了润滑脂加注通道,可定期加注润滑脂降低铰接点的磨损,延长结构的整体使用寿命。
