四合一汇集式汽车排气歧管结构设计

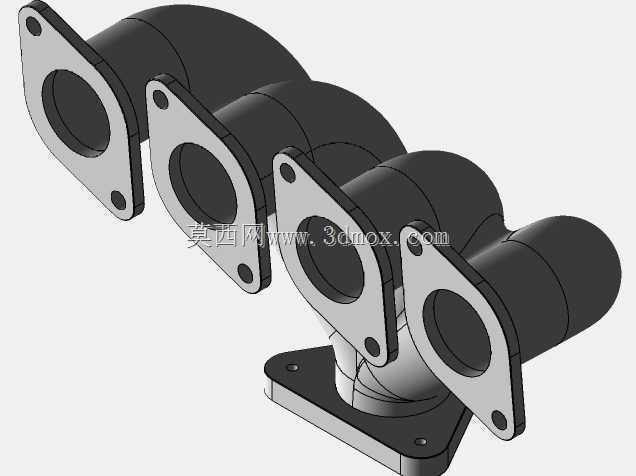

　　这款排气歧管采用四缸汇集式结构设计，主要适配直列四缸内燃发动机的排气端接驳需求，是发动机排气系统的核心导流部件，负责将四个气缸燃烧后产生的高温废气有序汇集，输送至下游三元催化、消声总成等排气后处理单元，同时在管路走向设计中兼顾各缸排气背压的均衡性，避免各缸排气干涉导致的充气效率下降问题。从结构细节来看，四个进气端分别对应发动机缸盖的排气道口，每个进气接口都采用带双安装孔的法兰结构，法兰密封面做了平面度公差控制，安装时配合金属密封垫片可实现高温工况下的可靠密封，避免废气泄漏引发的舱内安全隐患。四个支管采用渐变式管径设计，靠近缸盖的支管段内径匹配缸盖排气道出口尺寸，向汇集端延伸时逐步平滑过渡，减少气流转向过程中的阻力损失，

　　支管的弯曲弧度经过流道仿真优化，避免出现直角转折或者截面突变区域，降低高速排气时的紊流噪声与排气阻力。整体的汇集端采用单侧集中出口设计，出口端同样设置带安装孔的连接法兰，可直接对接下游排气前段管路，底部设置的独立安装支架用于将歧管总成固定在发动机缸体侧方的安装位上，抵消发动机运行过程中产生的振动载荷，避免歧管接口处出现应力集中导致的开裂问题。在实际装车场景中，这类排气歧管多用于小排量自然吸气乘用车发动机，工作环境长期处于600-900摄氏度的高温区间，因此结构设计中在各支管的弯折处预留了微量的热变形补偿余量，避免冷热交变工况下因热胀冷缩产生的结构应力损坏密封面或者焊缝。安装边界方面，

　　四个进气法兰的孔位间距严格匹配对应机型缸盖排气道的安装孔坐标，安装时需按照对角顺序逐步拧紧法兰螺栓，保证密封面受力均匀，底部支架的安装孔位与缸体侧方的凸台位置完全对应，安装后歧管本体与周边的发动机线束、冷却管路、油轨等部件保持足够的安全间隙，避免高温烘烤引发周边部件老化失效。从设计逻辑上，这款歧管没有采用复杂的等长支管布局，而是在有限的发动机舱布置空间内，尽可能平衡各支管的长度差，将各缸的排气脉冲干扰控制在可接受范围内，在生产成本、结构紧凑性与排气效率之间取得平衡，既满足量产发动机的装配公差要求，也能保证发动机在常用转速区间的排气顺畅度，不会因为排气背压过高导致动力输出下降、油耗上升的问题。支管的壁厚设计兼顾了结构强度与轻量化需求，既不会因为壁厚过薄导致高温下变形开裂，也不会因为壁厚过大增加整机重量、提升暖机速度过慢的问题，法兰的厚度经过强度校核，在螺栓拧紧力矩达到工艺要求时不会出现翘曲变形，保证长期使用后的密封可靠性。
