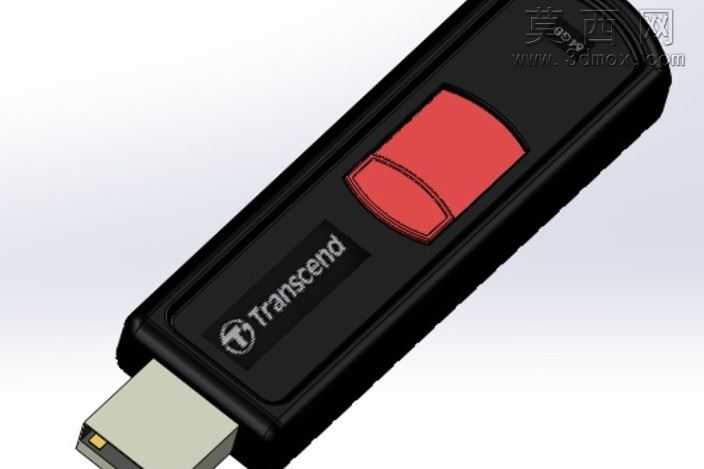

创见推拉式大容量U盘三维建模设计

本作品为创见品牌推拉式U盘的三维建模成果，建模过程依托三维设计软件完成，全程遵循工业产品建模的标准化流程，以还原实物的外观细节与结构逻辑为核心目标。建模初期先对实物U盘进行尺寸测绘与结构拆解，将整体拆分为外壳主体、滑动推块、USB公头、内部限位结构四个核心模块，按照1:1的比例搭建基础线框，确保各部件的装配间隙符合实际生产的公差要求。外观建模阶段重点还原外壳的哑光黑色磨砂质感，通过曲面放样命令构建外壳的圆角过渡边缘，避免生硬棱角破坏产品的握持手感；正面的品牌标识区域采用凹陷浮雕工艺处理，先绘制品牌logo与英文字样的矢量轮廓，通过偏移曲面做出0.2mm的凹陷深度，再对边缘做倒角处理，模拟真实产品的丝印与注塑标识效果。滑动推块部分采用醒目的红色哑光塑料材质，建模时还原推块表面的弧形凹陷设计，该结构符合人体工学，方便用户拇指施力推动USB接头伸缩；推块与外壳的滑动轨道采用隐藏式内轨结构，建模时预留0.1mm的滑动间隙，同时在轨道末端设计卡位结构，模拟U盘推出与收回时的段落感，确保虚拟装配时滑动动作流畅无卡顿。USB公头部分还原金属接头的哑光金属质感，对金属触片做分色处理，区分塑料基座与金属接触片的材质差异，接头与内部存储模块的连接部分做简化处理，在不影响外观展示的前提下降低模型面数，提升渲染与查看的流畅度。渲染阶段采用三点布光方案，主光源从斜上方45度照射，突出外壳的磨砂质感与推块的色彩对比，辅助光源补亮暗部避免细节死黑，背景采用浅灰色渐变背景，将视觉焦点集中在产品本身；材质调整阶段分别为黑色外壳添加细微的颗粒噪点纹理模拟磨砂塑料的表面质感，红色推块添加轻微的反光属性区分与黑色外壳的材质差异，金属接头添加金属反射与轻微的粗糙度，还原真实金属的哑光质感。整体建模过程兼顾外观还原度与结构合理性，既可以作为数码产品外观设计的参考案例，也可用于产品宣传渲染图的制作素材，完整还原了这款推拉式U盘的设计特点与产品质感。
