轻型车用悬挂式油门操作踏板结构设计

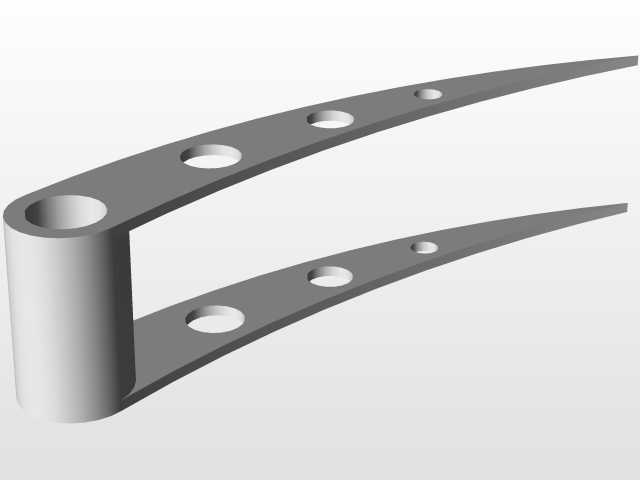

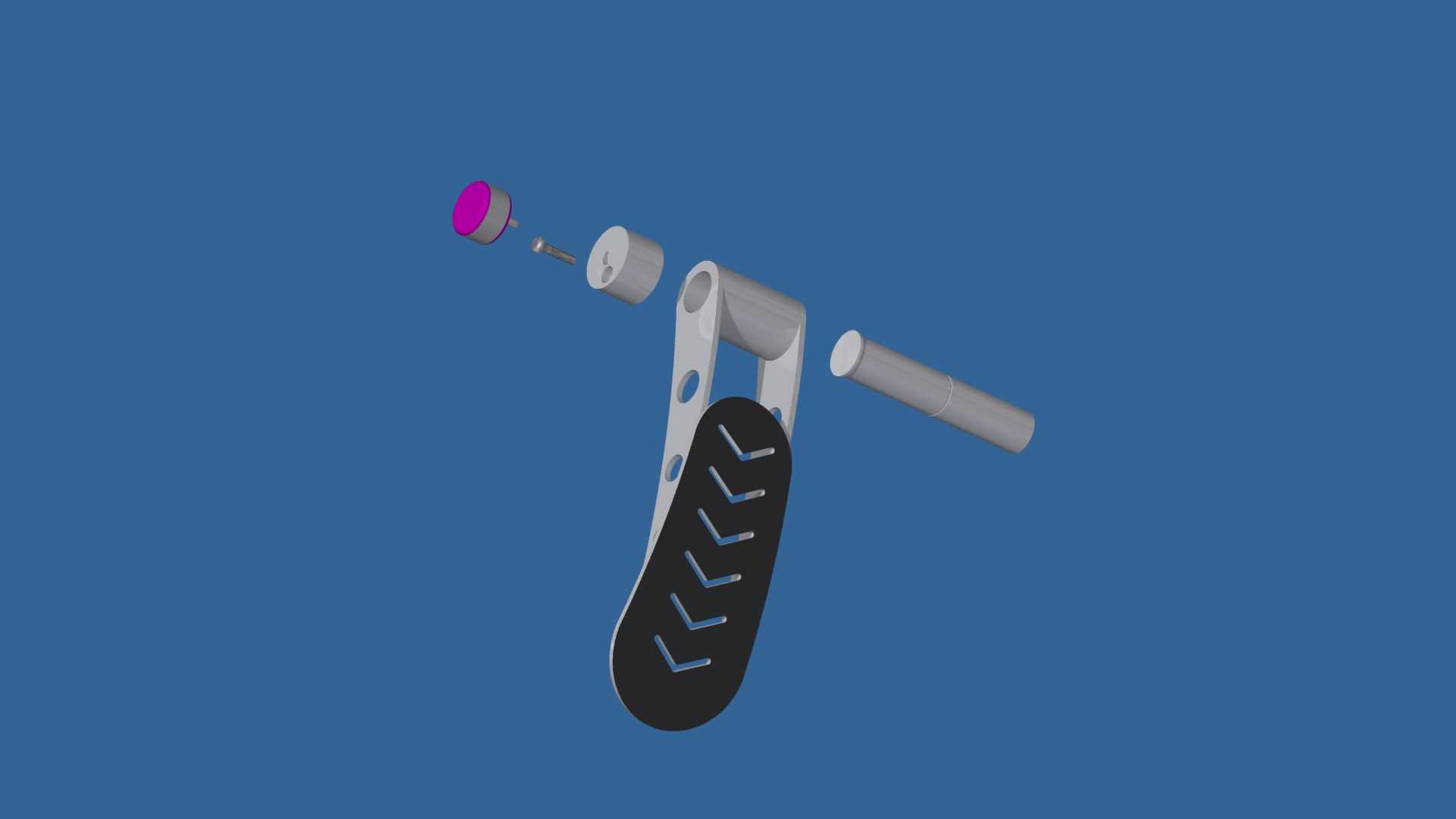

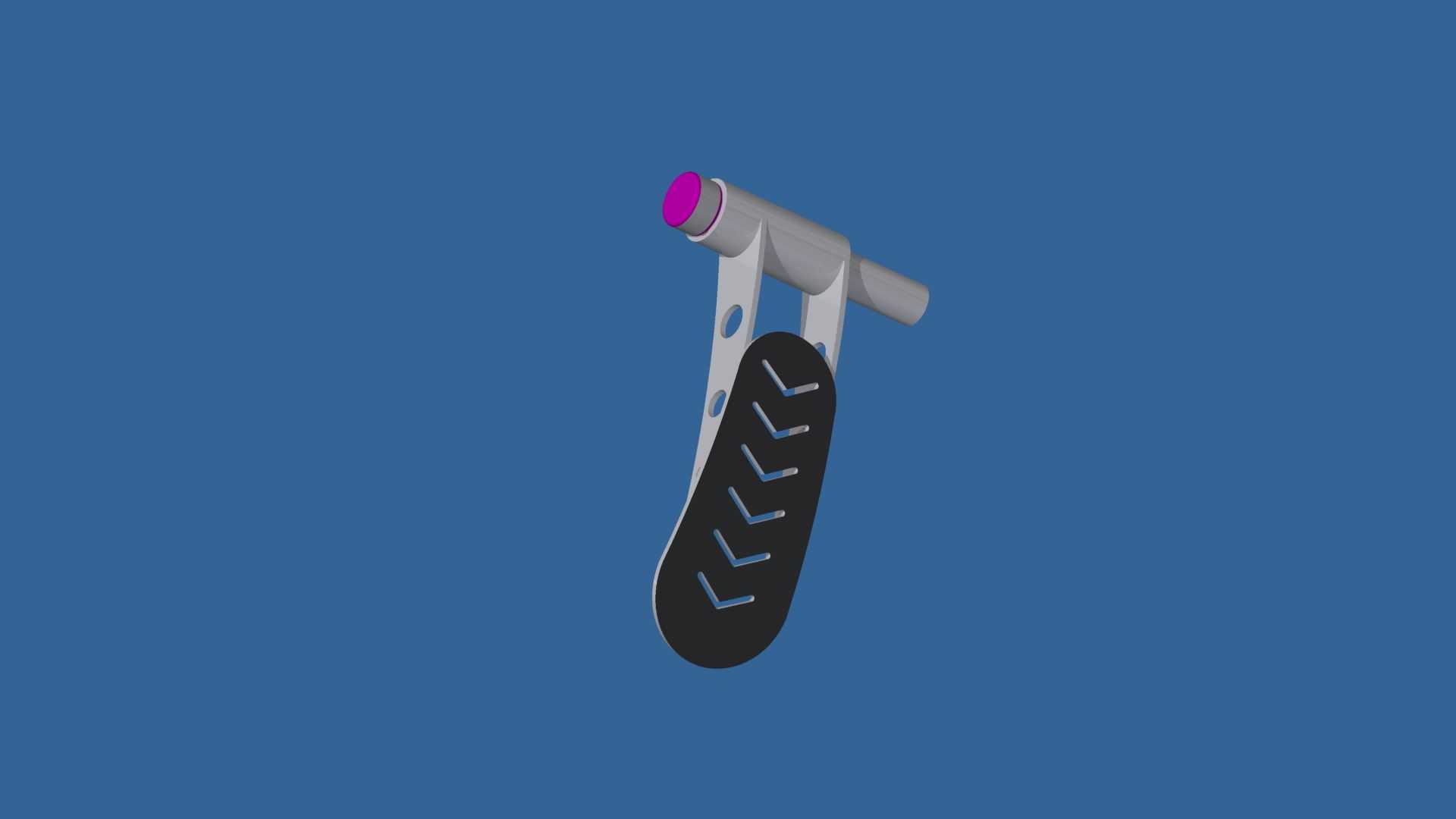

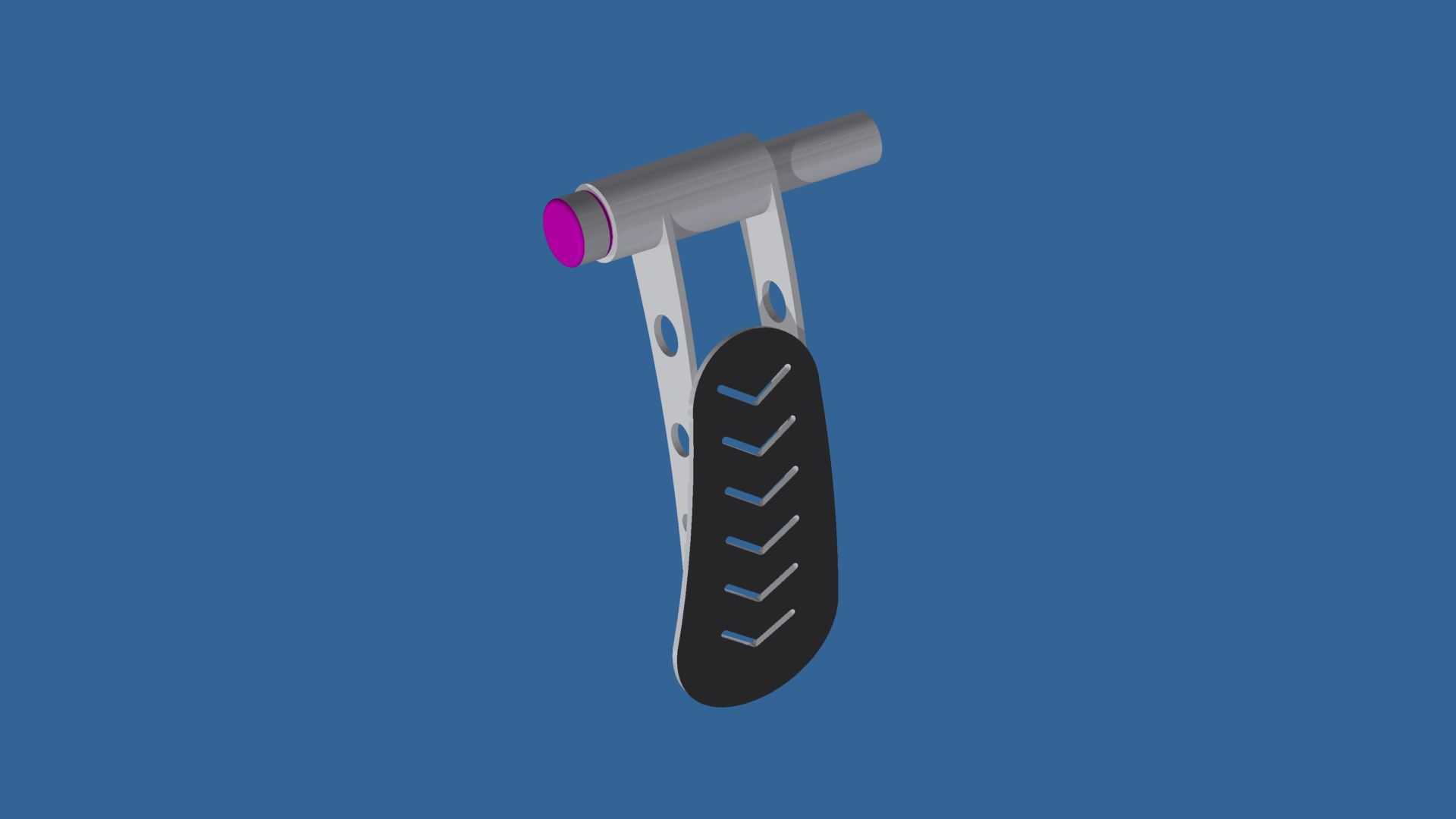

　　在乘用车辆、小型特种作业车辆的驾驶舱操纵系统布局中，油门踏板作为驾驶员直接交互的动力控制部件，其结构合理性直接影响驾驶操作的脚感反馈、踩踏行程控制精度以及长时间驾驶的疲劳度。这款踏板采用悬挂式安装结构，整体设计偏向轻量化取向，主体承重结构采用一体化成型的金属支架作为安装基座，支架上预留的长圆形安装孔可适配不同车型防火墙或驾驶舱前围板的安装孔位偏差，降低整车装配时的对位精度要求，提升产线装配效率。踏板臂与安装基座之间采用销轴铰接结构，铰接位置设置有耐磨衬套，可减少长期反复踩踏带来的结构磨损，保证整个使用寿命周期内踏板的转动间隙不会出现明显扩大，避免出现踏板旷量过大导致的动力控制迟滞问题。

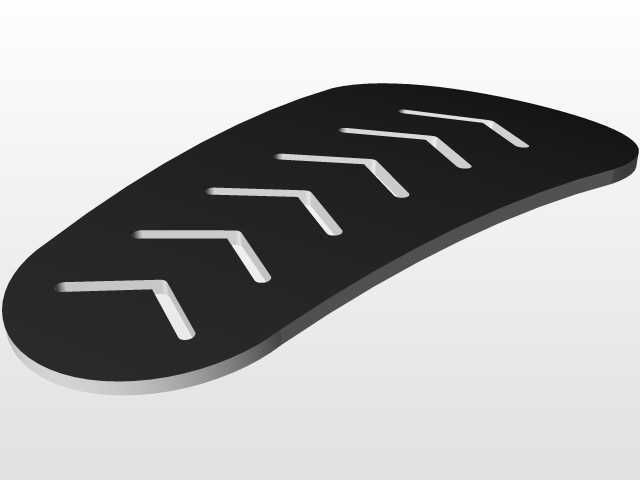

　　踏板的踩踏接触面采用带防滑纹路的高分子材质踏板垫，表面的人字形防滑沟槽可在驾驶员鞋底附着泥沙、水渍的情况下依然保持足够的摩擦力，防止踩踏过程中出现脚底滑脱的安全隐患，踏板垫与金属踏板臂之间采用卡扣式连接，后期维护更换时无需拆解整个踏板铰接结构，可直接徒手完成踏板垫的替换作业。从实际使用场景来看，这款踏板的踩踏行程设置在120毫米至140毫米的合理区间，初始踩踏力设置在15牛左右，随着踩踏行程增加，踏板阻力线性上升，最大踩踏位置的阻力不超过40牛，既可以保证驾驶员对油门开度的精细控制，也能在长时间城区拥堵路况驾驶时减少脚踝部位的疲劳感。设计过程中充分考虑了驾驶舱的安装边界约束，整体结构向驾驶舱内侧的突出量控制在80毫米以内，

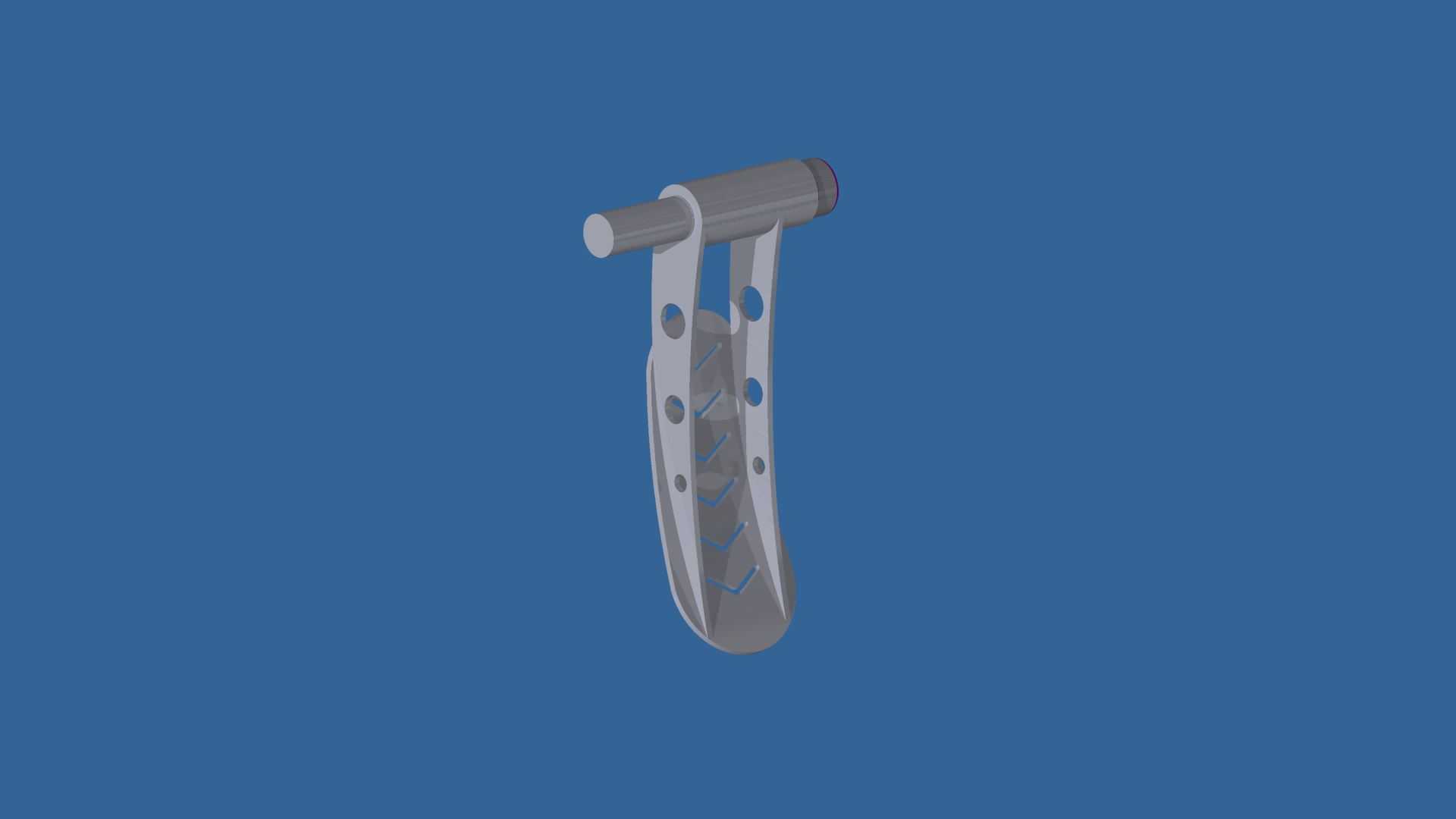

　　不会与周边的制动踏板、离合踏板以及驾驶舱内饰护板产生运动干涉，铰接转轴的位置设置在靠近前围板的上部区域，踏板运动轨迹为绕转轴的圆弧运动，踩踏过程中踏板垫的角度随行程变化始终贴合脚掌自然转动的角度，符合人体工程学的操作逻辑。整个踏板的自重控制在0.291公斤，相比传统的铸铁结构踏板减重超过40%，符合当前车辆轻量化的设计趋势，支架部位的镂空设计在保证结构强度的前提下进一步削减了不必要的材料冗余，经过结构强度仿真验证，在承受1500牛的极限踩踏载荷时，支架的最大变形量不超过0.8毫米，完全满足整车使用的强度要求，不会出现极端情况下踏板断裂导致的动力失控风险。在信号输出适配层面，

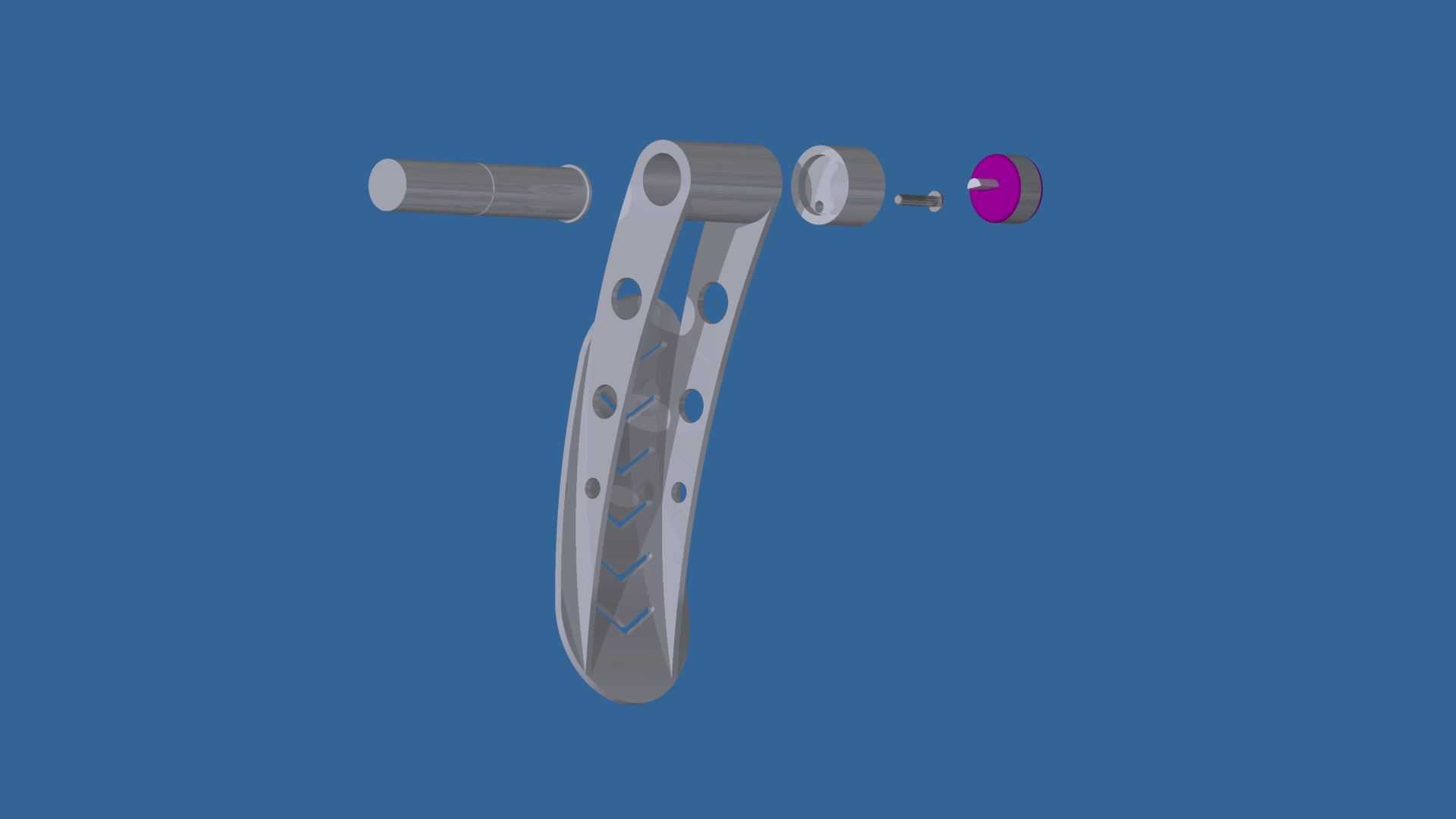

　　这款踏板的结构可兼容传统拉索式油门连接以及电子式油门传感器的安装，支架上部预留的圆柱形安装接口既可以固定油门拉索的导向护套，也可以直接安装非接触式角度传感器，实时采集踏板的转动角度信号传递给整车ECU，适配不同配置等级的车型开发需求，减少同平台车型的零部件开发种类，降低整车供应链的管理成本。踏板的复位结构集成在铰接转轴部位，采用扭簧提供复位力矩，扭簧的两端分别卡接在安装支架和踏板臂的定位槽内，装配时无需额外的固定紧固件，扭簧的力矩特性经过匹配调校，松开踏板时可快速回到初始怠速位置，不会出现回位卡滞导致的转速回落迟缓问题，同时扭簧的表面做了防腐镀层处理，可适应驾驶舱内可能出现的高低温变化、湿度变化环境，长期使用不会出现锈迹卡滞的问题。
