轻型栏板式运输拖车三维结构设计

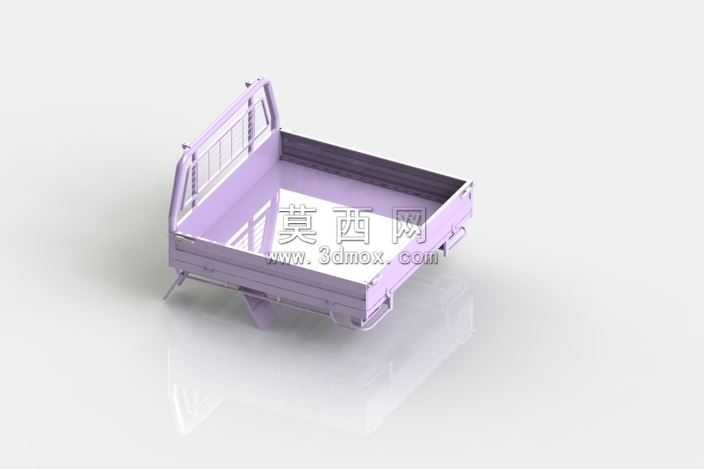

本模型为轻型栏板式运输拖车的完整三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范，对拖车的每一处结构细节都进行了精准还原。模型主体为开放式栏板货厢结构，货厢底板采用平整的承载面设计，四周设置有高度适中的围板结构，前侧栏板带有加强筋造型与镂空减重区域，既保证了结构强度，又有效降低了整体自重。货厢侧边设置有挂钩与连接结构，可用于固定捆绑绳索，保障运输过程中货物的稳定性，底部设置有与行走机构连接的安装支座，预留了标准的装配接口，可适配不同规格的轮组与牵引连接装置。建模过程中对钣金件的折弯、卷边工艺特征进行了细致还原，所有板材的厚度、折弯圆角都按照实际钣金加工参数设置，确保模型可直接对接生产工艺。渲染阶段采用了淡紫色金属漆面材质，模拟了金属货厢的漆面质感，搭配地面反射效果，清晰呈现出货厢的整体轮廓与结构细节，各部件之间的装配关系清晰明了，无干涉错位问题。设计过程中充分考虑了轻型拖车的使用场景，在保证承载能力的前提下，尽可能优化结构布局，减少不必要的冗余结构，货厢的尺寸比例经过反复调整，兼顾了载货容积与整车通过性，围板的高度设置既能够防止货物滑落，又不会影响货物的装卸操作，前侧栏板的加强结构有效提升了货厢前部的抗冲击能力，避免牵引过程中出现结构变形。整个模型的建模逻辑清晰，特征树层级分明，各部件都为可编辑的参数化特征，方便后续根据实际需求修改尺寸参数，也可用于工程图纸的生成与生产制造的参考，能够直观展现轻型栏板拖车的整体结构与设计细节，为同类运输设备的设计优化提供可靠的三维参考依据。
