三款不同结构汽车轮毂轮辋设计方案

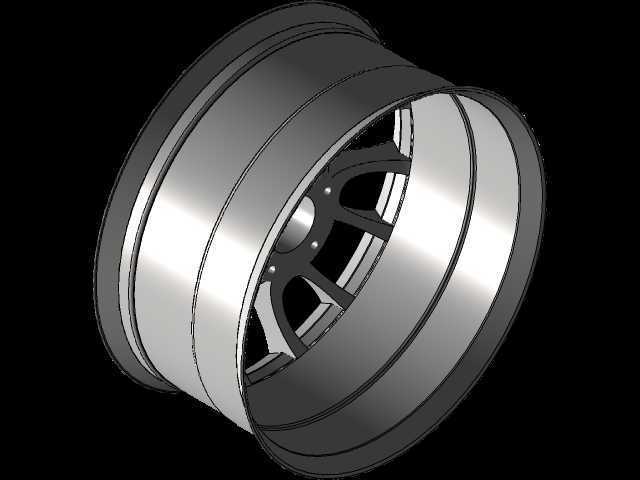

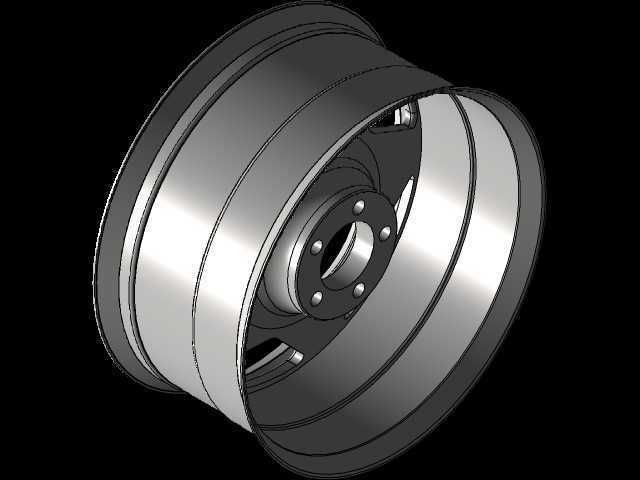

　　汽车行走系统的轮端部件中，轮毂轮辋是连接轮胎与车轴的核心承载构件，日常乘用车、改装车、小型特种作业车辆的轮端匹配，都需要针对不同载荷、轮辐样式、安装孔位做适配性设计，本次整理的三款不同结构车轮模型，覆盖了日常改装场景里常见的多辐条轻量化结构、宽边深凹轮辋结构、标准载荷家用车适配结构三类常用方案。从实际安装边界来看，三款轮辋均遵循乘用车常规的中心孔定位设计逻辑，轮辋的胎圈座角度匹配常规真空轮胎的安装标准，轮缘位置做了圆弧过渡处理，避免轮胎拆装过程中出现胎唇割伤的问题，轮辐与轮辋筒体的连接位置做了等壁厚过渡，减少铸造或者锻造过程中出现的应力集中缺陷。设计过程中优先考虑了轮端的载荷传递路径，车轴的锁紧力通过安装面传递到轮辐，

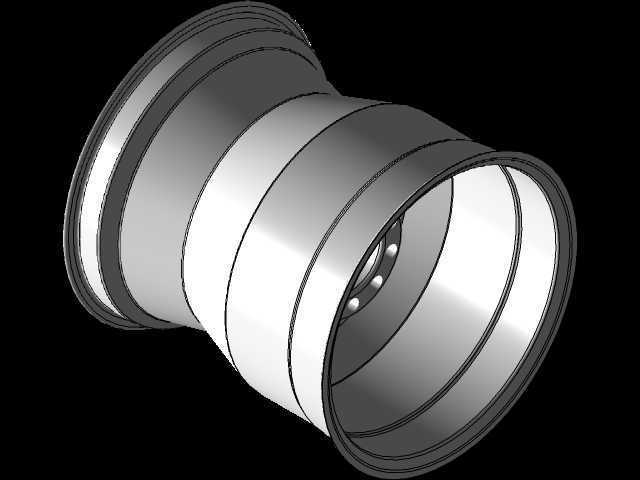

　　再均匀分散到整个轮辋筒体，最终传递到轮胎接地面，三款轮辐的辐条截面均做了变厚度设计，靠近安装盘的位置厚度更大，往轮辋边缘延伸的过程中逐步收薄，在保证整体抗弯、抗扭强度的前提下尽可能降低簧下质量，提升车辆行走系统的响应速度。宽边款的轮辋做了更大的偏距设计，适配低趴改装风格的车型，轮辋的内筒预留了刹车卡钳的避让空间，可以兼容大尺寸多活塞刹车套件的安装，不会出现转向过程中轮辋与卡钳、避震部件发生干涉的问题；标准款轮辋的尺寸参数适配多数家用紧凑型车型，安装孔位的节圆直径遵循常规乘用车的通用标准，不需要额外加装变位垫片就可以直接完成匹配；轻量化多辐款的轮辋在辐条背面做了挖槽处理，在不降低结构强度的基础上进一步削减整体重量，

　　辐条的造型做了空气导流设计，车辆行驶过程中可以引导气流穿过轮辋，带走刹车系统工作产生的热量，降低刹车热衰减的概率。从实际应用场景来看，三款轮辋可以分别对应不同的使用需求：标准款适配日常代步车辆的替换维修，不需要调整车辆的悬挂参数就可以直接安装，轮胎匹配范围覆盖常规的家用车轮胎规格；宽边款适配车辆外观改装场景，深凹的造型可以提升车辆侧面的视觉效果，更大的轮辋宽度可以适配更宽的轮胎，提升车辆弯道行驶过程中的抓地极限；轻量化款适配赛道驾驶或者性能升级的需求，更低的簧下质量可以有效提升悬挂的贴地性能，导流结构也能优化激烈驾驶时的刹车散热效率。设计过程中对轮辋的安装面做了平面度公差预留，安装盘的接触面粗糙度要求符合车轮安装的通用标准，

　　避免长期使用后出现轮端松动的问题，气门嘴的安装位置统一设置在轮辐的间隙位置，不会影响后续的动平衡校准，也不会在安装平衡块的时候出现干涉。轮辋筒体的焊缝位置（针对焊接式轮辋）做了平滑打磨处理，避免应力集中导致的筒体开裂，整体的动平衡余量预留符合乘用车车轮的行业标准，不需要额外添加过多的平衡块就可以达到高速行驶的平衡要求。三款轮辋的设计都兼顾了实用性与工艺可行性，不管是采用铸造工艺还是锻造工艺生产，都不需要设计复杂的模具抽芯结构，生产过程中的成品率可以得到有效控制，轮辐的造型没有过于尖锐的棱角，后续表面做喷涂、抛光或者电镀处理的时候，都可以均匀覆盖，不会出现处理死角。
