直列四缸内燃动力总成结构展示

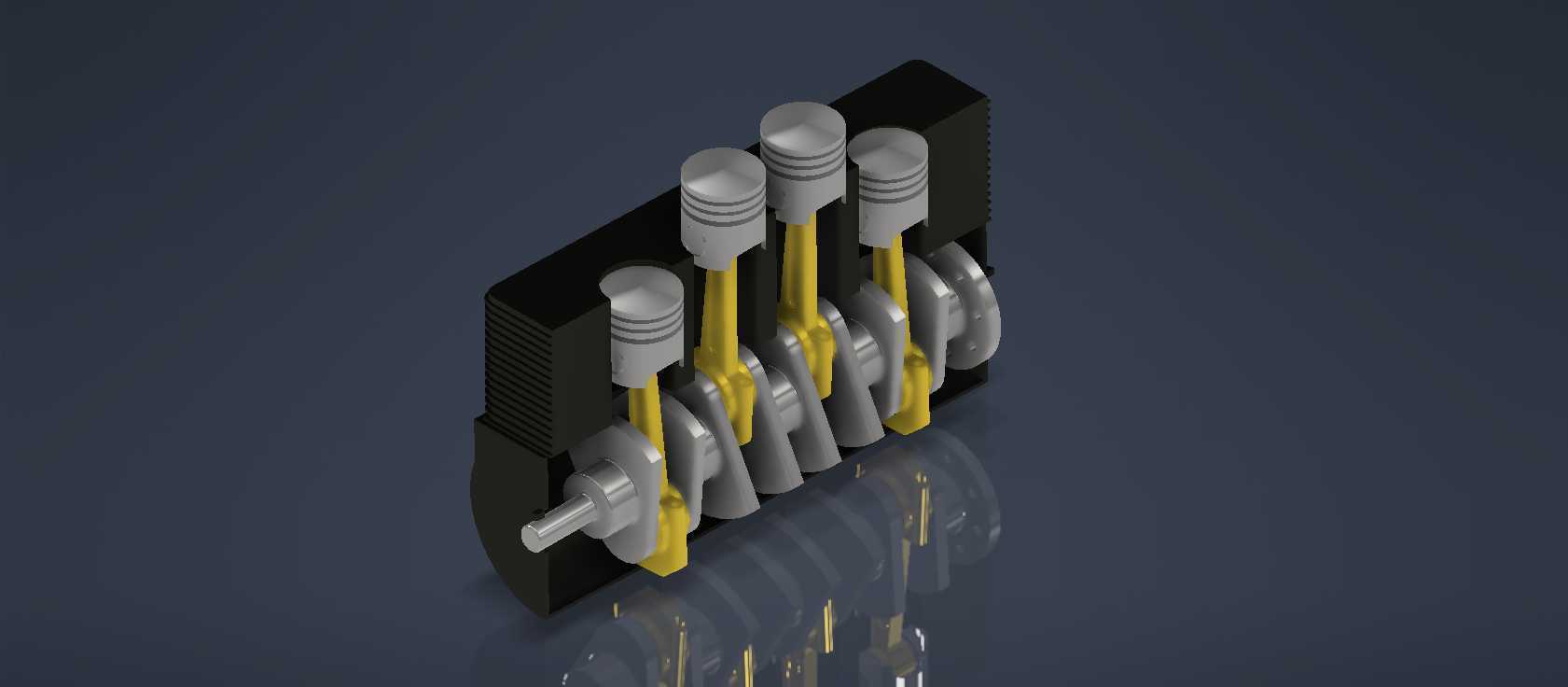

　　这套直列四缸动力结构的三维建模，完整还原了往复式内燃机核心做功单元的装配关系，在乘用车动力配套、小型工程机械动力源、固定式发电机组动力单元等场景中，这类结构是应用覆盖度最广的内燃机构型之一。从实际装车与设备配套的边界来看，这类直列四缸结构的横向安装尺寸通常控制在450mm至550mm区间，纵向深度随缸径与冲程参数调整，整体高度受配气机构布局影响，常规自然吸气版本的整机高度多在600mm至700mm范围，能够适配多数前置前驱乘用车的机舱布局，也可通过调整机脚安装位匹配小型装载机、农用机械的动力舱安装空间。建模过程中优先还原了曲柄连杆机构的运动干涉校验逻辑，四个活塞的曲柄销相位角按照1-3-4-2的做功顺序呈180度间隔排布，

　　确保做功行程交替时曲轴输出扭矩的波动控制在合理区间，避免动力输出过程中出现过大的扭转振动。活塞组件的建模还原了活塞销与连杆小头的浮动连接结构，连杆大头采用剖分式设计，匹配轴瓦安装位的公差带预留，与曲轴曲柄销的配合间隙按照实际润滑需求做了结构层面的还原，能够直观呈现机油油膜建立的空间边界。缸体部分的建模保留了曲轴箱的加强筋布局，这些加强筋沿曲轴轴向呈交错排布，既能够平衡缸体整体刚度，又可控制整机重量，避免不必要的材料冗余。从功能特性来看，直列四缸结构相比三缸机型拥有更优的一阶振动平衡表现，曲轴两端的平衡重块按照各缸往复运动质量的等效值做了配重设计，能够抵消大部分活塞往复运动产生的惯性力，减少动力传递过程中对机脚、配套设备的振动冲击。

　　建模时特意保留了曲轴前端的动力输出端结构，可直观匹配飞轮、离合器总成的安装定位，后端的油封安装位也做了结构还原，能够为后续整机外围附件的装配建模提供基准参考。在实际工程应用中，这类结构的冷却水道布局沿缸筒周向均匀分布，建模时虽然未单独拆分水道零件，但缸体壁厚的预留完全符合水冷机型的设计规范，缸筒外壁与缸体外壁之间的空腔距离满足冷却液流动的通流截面要求，避免冷却过程中出现局部过热的问题。进气与排气侧的安装面在缸盖部分做了平面度基准的还原，能够匹配不同配气机构的安装定位，不管是双顶置凸轮轴还是单顶置凸轮轴结构，都可以基于这个缸体基础模型做拓展设计。从安装边界来看，四个缸筒的中心距按照常规量产机型的参数做了等距排布，

　　既保证了缸筒之间有足够的壁厚布置冷却水道与机油通道，又不会让整机横向尺寸过度增加，适配多数紧凑型动力舱的安装限制。连杆的长度设计兼顾了活塞侧推力的控制与整机高度的平衡，过长的连杆会增加整机高度提升布置难度，过短的连杆则会增大活塞对缸壁的侧压力，加剧缸筒磨损，这套模型里的连杆长度与曲柄半径的比值控制在3.2至3.4的合理区间，符合量产机型的通用设计逻辑。曲轴的主轴颈数量按照全支撑结构设计，每个曲柄销两侧都设置主轴颈支撑，大幅提升曲轴的抗弯刚度，能够承受更高的爆发压力，适配涡轮增压版本的动力升级需求。在做结构校验时，这套模型可以直接用于运动仿真，验证活塞在上止点、下止点位置时与气门的干涉风险，也可通过运动轨迹分析确认曲轴旋转过程中连杆与缸体下部的运动间隙，避免实际加工装配后出现运动卡滞的问题。对于结构设计从业者来说，这类基础动力结构的建模参考价值在于，它完整呈现了往复式内燃机核心运动部件的装配逻辑，所有配合面的定位基准都符合实际加工工艺要求，没有出现理想化的无公差装配结构，每个连接部位的紧固件安装位都做了预留，能够直接拆解生成工程图纸用于教学演示或者结构方案评审。
