带偏置杆双主缸汽车制动踏板结构

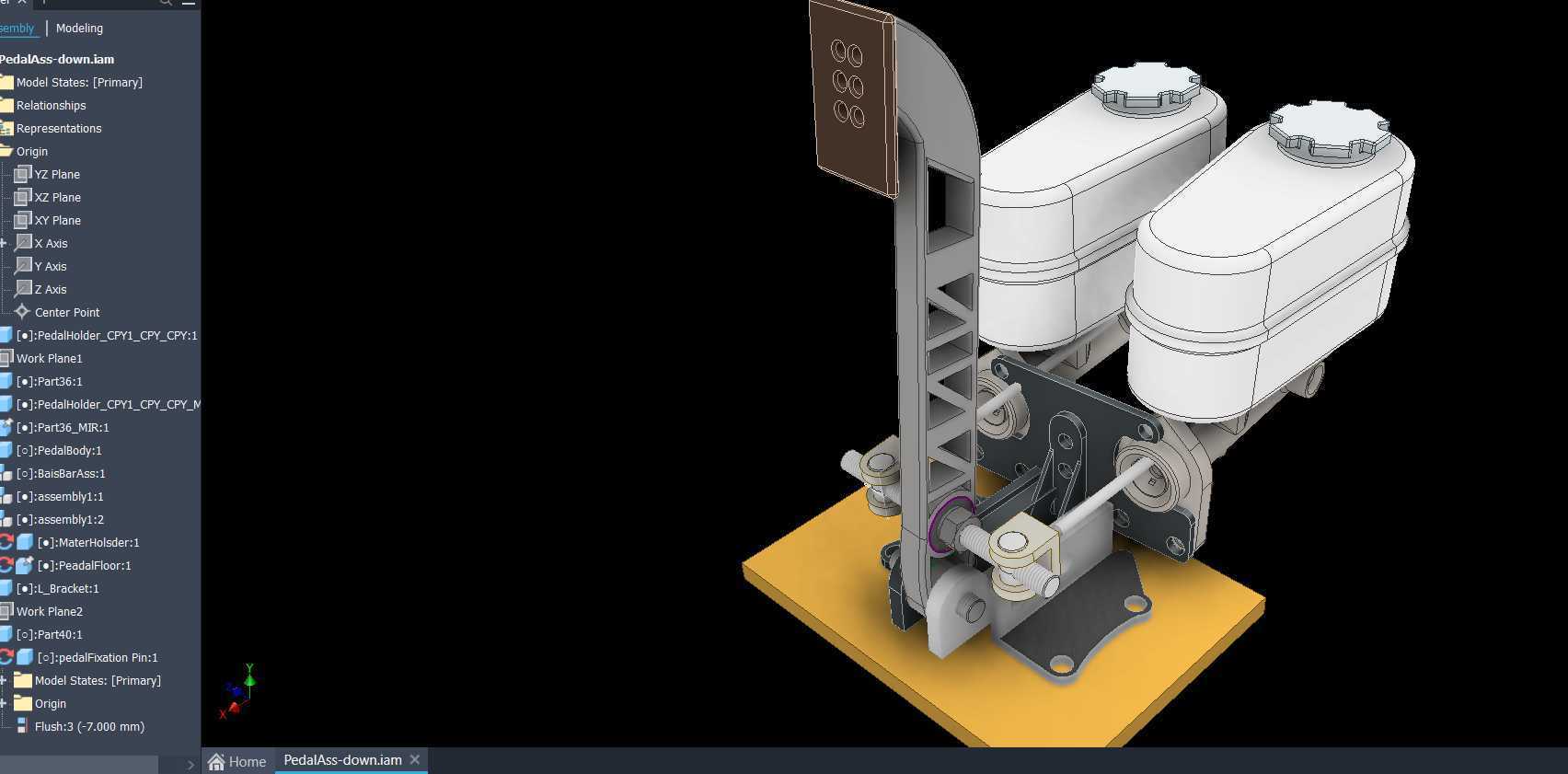

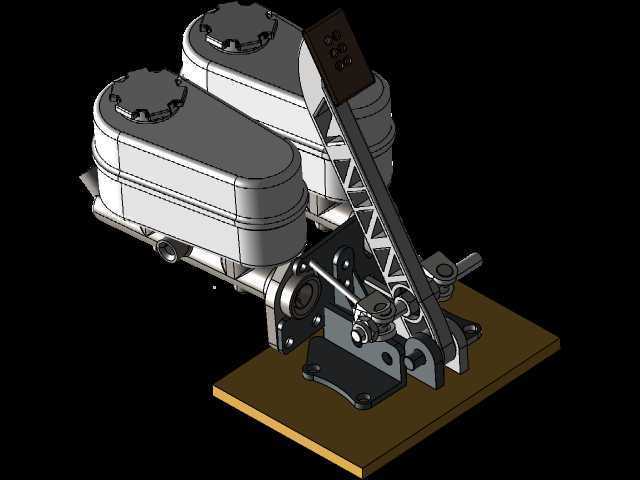

　　这套带偏置杆与双主缸的制动踏板结构，主要适配搭载双回路液压制动系统的乘用车辆，在日常整车装配环节，属于驾驶舱与制动系统衔接的核心操控部件，直接关联驾驶过程中的制动指令传递精度与脚感反馈一致性。从实际装车场景来看，该结构安装于驾驶舱前围板内侧的踏板安装支架上，踏板臂的踩踏端需匹配驾驶舱地毯上方的人机工程高度，保证不同体型驾驶员在常规驾驶坐姿下，脚踝自然舒展状态即可轻松触碰到踏板面，踩踏行程范围内不会与周边的加速踏板、离合踏板（手动挡车型）、内饰护板产生运动干涉。偏置杆的设计核心是解决双主缸平行布置时的力传递同步问题，传统单主缸踏板仅需匹配单一推杆的力输出路径，而双主缸结构需要将踏板输入的踩踏力，

　　通过偏置杠杆结构均匀分配给两个独立的制动主缸，分别对应前后轴两套独立制动回路，即便其中一套回路出现泄压故障，另一套回路仍能通过偏置杆的力传递获得足够的制动推力，避免制动完全失效，这也是双回路制动系统强制要求下的结构适配方案。两个储液罐采用并列立式布置在主缸上方，加注口高度高于主缸腔体最高位置，可避免制动液在车辆倾斜、急加速急减速工况下出现回流气阻，储液罐上的液位标识线清晰对应最低、最高液位区间，方便售后维护时快速检查制动液存量。踏板底座采用加厚钢板冲压成型，安装孔位匹配前围板上的加强筋位置，四个固定点采用螺栓加防松垫片的连接方式，可承受频繁踩踏带来的交变载荷，避免长期使用后出现底座松动导致的踏板虚位增大。

　　踏板臂采用变截面钢板焊接结构，踩踏端的踏板面带有防滑纹理，背面设计有复位弹簧安装位，弹簧预紧力经过匹配，保证松开踏板后踏板臂能快速回到初始位置，同时不会因为弹簧力过大导致踩踏脚感过硬。偏置杆与踏板臂、主缸推杆的连接位置都采用自润滑衬套，减少铰接位置的磨损量，衬套的压装公差控制在合理区间，既保证铰接转动的灵活性，又不会出现过大的旷量，避免制动过程中出现踏板迟滞。从安装边界来看，整个总成的横向宽度控制在两个主缸外径加安装支架余量的范围内，不会占用驾驶舱内部过多的横向空间，纵向深度匹配前围板到踏板面的人机工程距离，高度方向上储液罐顶部与仪表台下方护板预留足够的间隙，方便后期制动液加注操作，不会出现工具无法伸入的问题。在结构设计过程中，

　　需要反复校核踩踏全行程内各运动部件的轨迹，尤其是偏置杆在踏板踩到底的极限位置，不能与主缸本体、安装支架出现硬接触，主缸推杆的行程要匹配踏板的杠杆比，保证踏板踩下的有效行程内，主缸能建立足够的制动压力，同时踏板的杠杆比设置兼顾踩踏力与行程的平衡，既不会因为杠杆比太小导致踩踏力过重，也不会因为杠杆比太大导致踏板行程过长影响制动响应速度。这套结构的受力分析需要覆盖1000N以上的极限踩踏力工况，验证踏板臂、偏置杆、底座的应力分布，避免应力集中位置出现疲劳断裂，铰接位置的衬套需要经过上万次踩踏耐久测试，验证磨损量在允许范围内，保证整个踏板总成的使用寿命覆盖整车全生命周期。
