乘用车铝合金多辐条轮毂结构设计

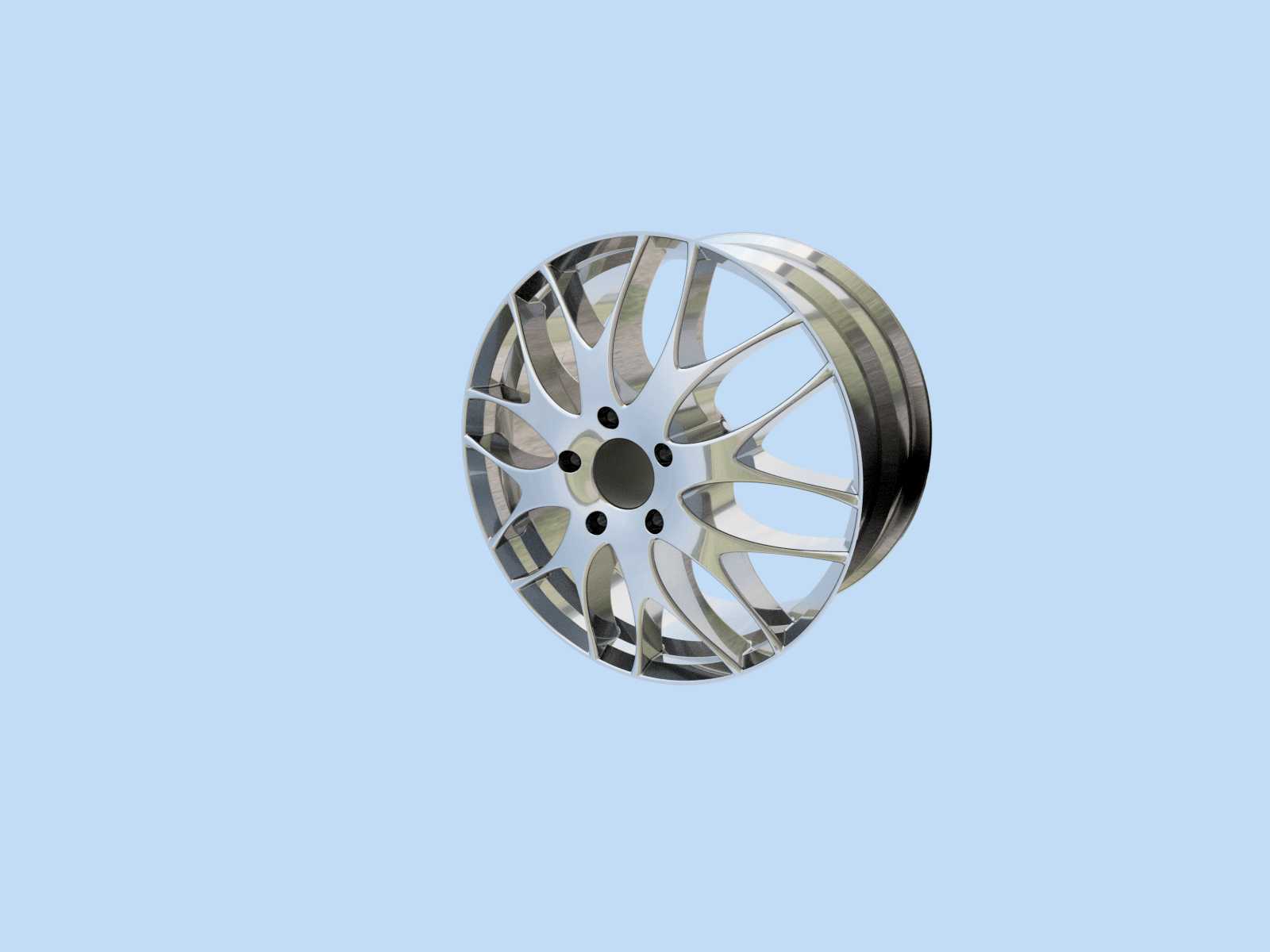

　　该轮毂结构主要面向民用乘用车行走系统配套使用，日常行驶场景覆盖城市铺装路面通勤、城郊非铺装路面轻度通行，作为整车行走机构的核心承载部件，既要承担车身整备质量与动态载荷的传递，也要为轮胎提供可靠的安装支撑边界，同时配合制动系统预留足够的散热空间。从实际装车用途来看，该款轮毂适配五孔安装规格的乘用车型，可匹配16-18英寸区间的真空子午线轮胎，轮辋部分采用标准深槽轮缘结构，胎圈座位置设置有符合行业规范的凸峰结构，能够在轮胎充气后形成可靠的密封与限位，避免车辆急加速、急制动或者转向侧向力过大时出现轮胎脱圈的风险。设计过程中优先考虑了载荷分布的合理性，多辐条的构型并非单纯追求外观效果，每一根辐条的走向都对应安装孔位的载荷传递路径，

　　从中心安装盘位置向外辐射至轮辋内壁，将路面传递的冲击载荷均匀分散到整个轮圈结构上，避免局部应力集中导致的辐条断裂问题。中心安装面的加工精度直接影响装车后的动平衡表现，设计时预留了0.02mm的平面度公差要求，五个螺栓孔采用节圆直径114.3mm的通用规格，能够适配多数紧凑型、中型家用车型的转向节安装接口，中心孔直径设置为67.1mm，可配合变径圈适配不同中心孔尺寸的车型，拓展了该结构的适配范围。辐条之间的镂空区域经过反复的截面优化，在保证结构强度满足1.6倍额定载荷冲击测试要求的前提下，尽可能削减了非必要的结构重量，相比同尺寸的钢制轮毂能够降低30%左右的簧下质量，对于提升车辆悬架响应速度、降低行驶能耗有实际帮助。

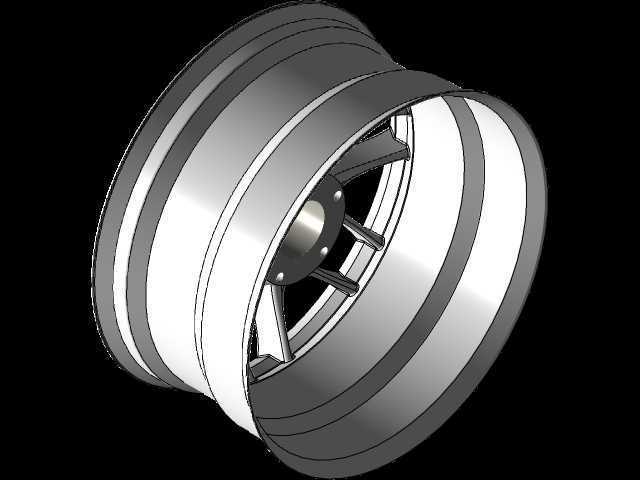

　　轮辋的宽度设置为7J，对应的标准轮胎扁平比适配范围覆盖55到65区间，既可以满足日常家用的舒适型轮胎安装需求，也能够适配偏向操控性能的低扁平比轮胎。安装面位置设计有内凹的避空结构，能够避开多数车型的制动卡钳结构，不需要额外加装垫片即可适配直径320mm以内的通风刹车盘，避免装车后出现轮毂与卡钳干涉的问题。表面处理采用亮面车削搭配金属烤漆的工艺设计，辐条正面预留车削加工余量，加工后形成金属亮面效果，辐条侧面与轮辋部分采用烤漆处理，既提升了外观的层次感，也能够在日常行驶中抵御路面碎石冲击、雨水腐蚀，延长结构的使用寿命。在建模过程中，所有的圆角过渡都经过应力仿真验证，辐条与轮辋衔接位置、辐条与中心安装盘衔接位置都采用了渐变圆角处理，

　　避免直角结构带来的应力集中问题，螺栓孔周边设置有局部加厚结构，承受螺栓预紧力时不会出现局部压溃变形。气门嘴安装孔预留于轮辋的标准位置，孔径符合通用橡胶气门嘴与金属气门嘴的安装尺寸要求，不需要额外扩孔即可完成装配。整个结构的壁厚设计遵循等强度原则，轮辋主体壁厚设置为4.5mm，辐条受力较大的根部位置壁厚增加至8mm，辐条末端靠近轮辋位置逐步过渡到5mm，在保证整体强度的前提下控制整体重量，避免不必要的材料浪费。考虑到后期动平衡校准的需求，轮辋内侧预留了平衡块粘贴的平整区域，同时也兼容卡扣式平衡块的安装结构，能够满足轮胎装配后的动平衡调校需求。
