内轴承拉拔拆卸专用三爪拉马结构

　　在设备运维、机械装配的现场场景里，深孔位置的内轴承拆卸一直是容易卡壳的工序——常规外抓式拉马没法卡入轴承内圈，硬敲硬撬很容易拉伤轴颈、弄坏轴承座孔，甚至直接导致配套的轴类零件报废，这款内轴承拉拔工具就是针对这类痛点设计的拆装工装。

　　从实际使用场景来看，不管是牵引车辆的轮端内轴承、电机端盖内嵌的轴承、减速机输入输出轴的深位轴承，还是各类泵体、机床主轴箱里安装位置较深的滚动轴承，都能通过这套工装完成无损伤拆卸。作业时不需要额外加热轴承座，也不需要用冲子反复敲击，只需要将三个拉爪伸入轴承内圈的后侧端面，调整横臂的支撑位置让两侧支撑脚平稳抵在轴承座的安装端面上，旋转顶部的T型加力杆，中心的顶杆就会平稳顶在轴的中心孔位置，随着螺纹传动的进给，三个拉爪会均匀受力把轴承从安装位垂直拉出，全程受力同轴，不会出现偏载别劲的情况。

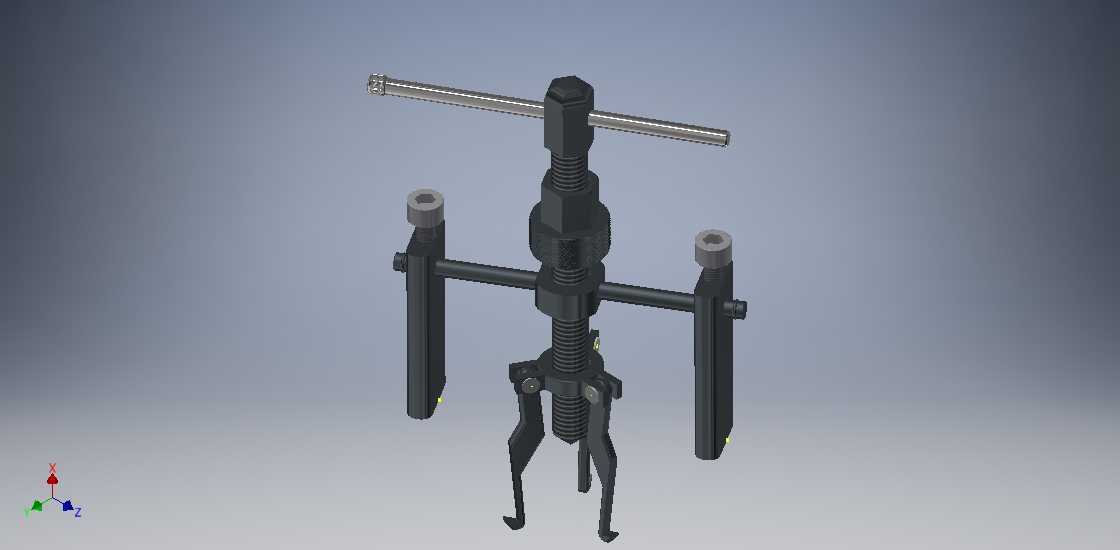

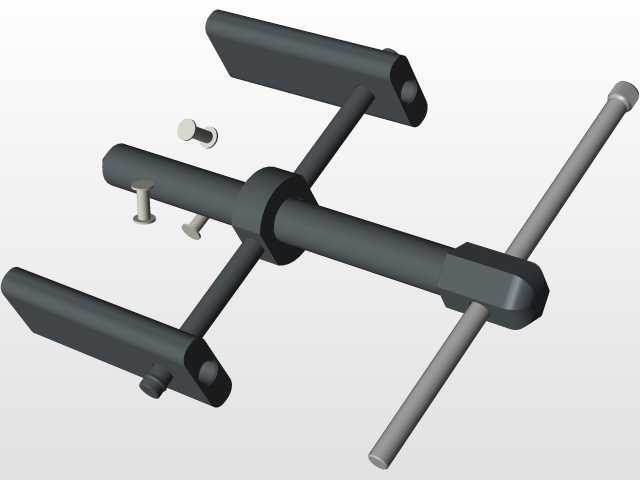

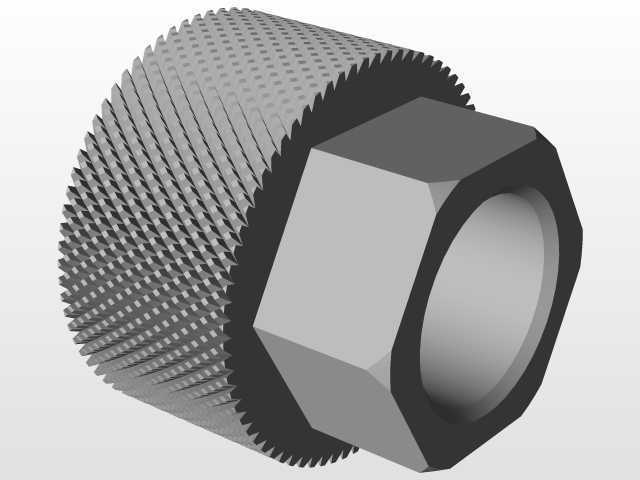

　　结构设计上，这套拉马采用了三爪同步联动的结构，中心螺杆采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的传动效率更高，承载能力更强，反复使用也不容易出现滑牙问题，螺纹段做了发黑防锈处理，适配车间多油污、多粉尘的作业环境。顶部的T型手柄长度经过受力核算，单人徒手操作就能产生足够的拉拔力，遇到过盈量稍大的轴承，也可以在手柄上套加力管延长力臂，不需要额外搭配液压装置就能完成常规过盈配合的轴承拆卸。两侧的支撑横臂采用可滑移调节设计，支撑脚的位置可以根据轴承座的外径大小调整跨距，适配不同直径的安装端面，避免支撑脚压到密封件或者其他易损零件；拉爪部分做了阶梯式的钩头设计，不同厚度的轴承内圈都能找到合适的卡接位置，拉爪和中心滑套之间采用铰接连接，拉拔过程中爪部会自动贴紧轴承内圈端面，不会出现滑脱的问题。

　　从安装边界和尺寸适配来看，这套拉马的拉爪收拢状态下最小直径可以适配15mm左右的内孔轴承，撑开后最大可以适配80mm内径的内轴承拆卸，支撑横臂的最大跨距可以达到180mm，中心顶杆的有效行程是120mm，足够覆盖绝大多数中小型设备的内轴承拆卸深度需求。整体结构没有复杂的易损零件，日常维护只需要定期在螺纹位置涂抹润滑脂，铰接点滴注润滑油就可以长期使用，拉爪、支撑脚、螺杆都采用合金结构钢调质处理，表面硬度达到HRC38-42，既有足够的强度承受拉拔反力，又有足够的韧性不会因为受力崩断。

　　和普通的两爪拉马相比，三爪结构的对中性更好，拉拔过程中轴承的受力均匀，不会因为两爪受力不均导致轴承在轴上倾斜，拉伤轴的配合面；和液压式内轴承拉马相比，纯机械结构的可靠性更高，不存在密封件老化漏油的问题，在野外作业、没有配套动力源的维修现场也能正常使用，整体重量控制在3kg以内，放在维修工具箱里携带也不会有太大负担。在实际维修作业里，使用这类专用拉马拆卸内轴承，相比传统敲撬的作业方式，作业效率可以提升60%以上，还能完全避免因为拆卸不当导致的零件损坏，降低维修过程中的次生故障成本。设计过程中也充分考虑了操作的便利性，所有调节位置都不需要额外的扳手辅助，徒手就可以完成拉爪位置调整、支撑跨距调整，作业时一个人就可以完成全部操作，不需要额外配助手扶稳工装。拉爪的钩头端面做了防滑齿处理，拉拔受力时不会从轴承内圈端面滑出，支撑脚的端面做了平面磨加工，抵在轴承座表面时不会打滑，也不会压伤安装端面的油漆或者加工面。
