Kinco步科JD640交流伺服驱动器结构

　　在自动化产线的电控柜布局设计中，伺服驱动单元的三维结构建模是整柜空间排布、走线规划、安装干涉校验的核心参考依据，本次呈现的步科JD系列交流伺服驱动器简化结构模型，完全围绕整机集成设计的实际需求搭建，剔除了对布局无影响的内部芯片、PCB走线等细节，保留了所有与外部安装、接线、适配相关的结构特征，能够直接嵌入各类非标设备、专机、产线的总装配体中完成空间校核工作。

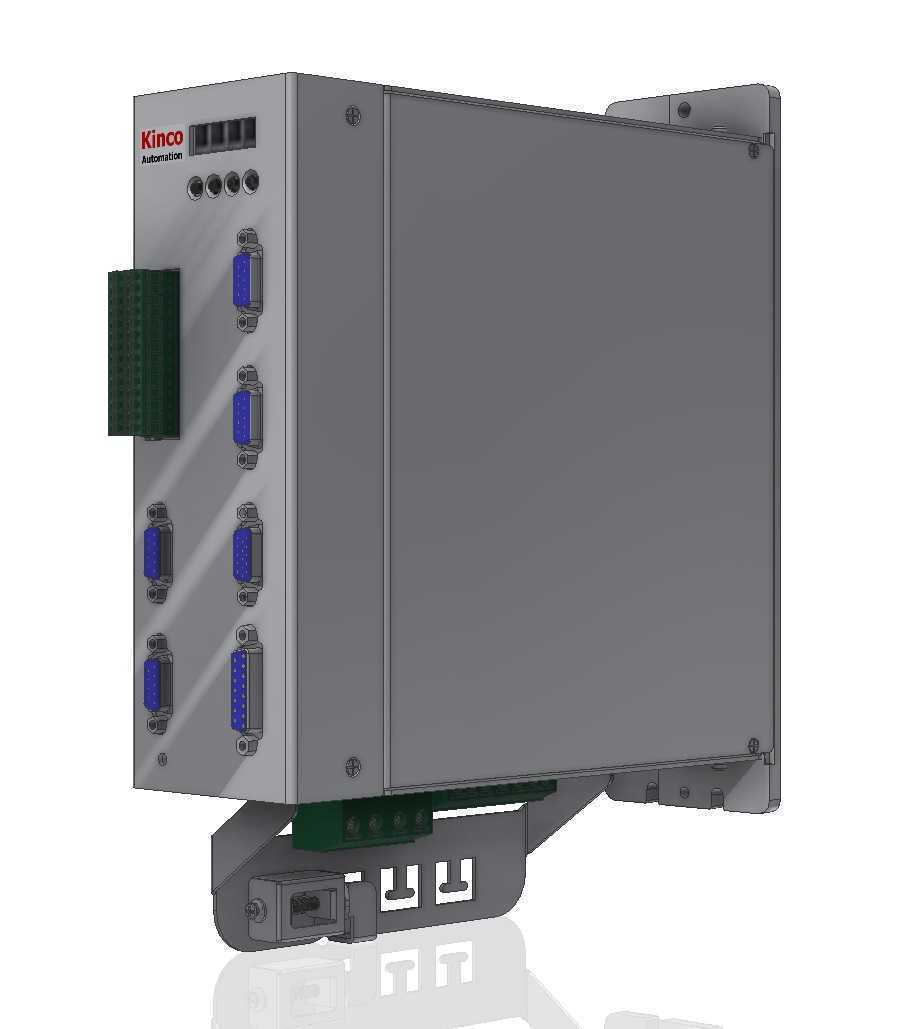

　　从实际应用场景来看，这类伺服驱动器广泛适配3C电子组装设备、包装机械、输送分拣线、小型数控机床的伺服轴控制场景，作为伺服电机的动力与信号控制核心，其安装位置通常布置在电控柜内的标准安装板上，部分需要就近驱动的场景也会通过支架安装在设备本体的金属安装梁上，因此模型完整还原了设备底部的安装支架结构，支架上的安装卡槽、固定孔位特征完全按照实物尺寸复刻，设计人员在排布电控柜内器件时，可以直接调用该模型匹配标准DIN导轨安装或者螺钉固定安装的两种装配需求，提前核算安装板上的预留空间，避免出现器件间距不足导致的接线操作空间不够、散热风道被遮挡的问题。

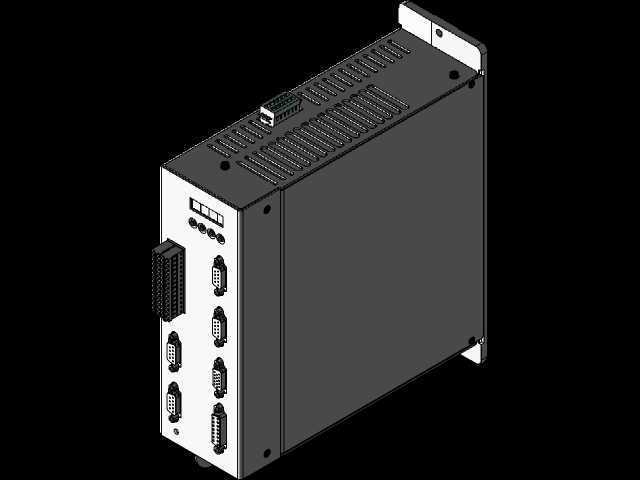

　　从外形结构来看，该驱动器主体采用长方体金属壳体设计，壳体表面做了哑光金属质感处理，正面左侧区域集中布置了所有对外接口，包括顶部的电源输入接口、状态指示灯组，以及竖向排列的多组伺服电机动力接口、编码器信号接口、IO控制端子接口，每个接口的位置、凸起高度、接插件外轮廓都做了精准还原，设计人员在做整柜三维布线时，可以直接根据接口位置规划线缆走向，预留线缆弯曲半径，核算每根动力线、信号线的长度，避免实际装配时出现线缆长度不足、接口被相邻器件遮挡无法插拔的问题。壳体侧面与背面为平整的散热面，建模时保留了壳体的壁厚特征与安装固定孔位，能够准确模拟驱动器与安装板贴合后的散热间隙，在做电控柜热仿真分析时，可以直接将该模型导入仿真环境，设置对应的发热功率参数，验证柜内散热风道设计是否合理，避免驱动器长时间工作时因为散热不良出现过载报警。

　　在建模思路上，该模型完全服务于整机集成设计的需求，没有做过度的细节刻画，比如壳体表面的丝印文字仅保留了品牌标识的位置特征，没有还原所有参数标注文字，内部的电容、功率模块等器件全部做了简化处理，在保证整体装配精度的前提下最大限度压缩了模型文件的体量，即使在总装配体中调用数十台同型号驱动器，也不会造成装配体文件过大、操作卡顿的问题。模型同时还原了驱动器侧面的固定螺丝孔位、底部支架的旋转调节结构，在做设备维护空间校核时，可以模拟驱动器安装后的接线操作角度，预留足够的手部操作空间，确保现场维护时不需要拆除周边其他器件就可以完成接口插拔、参数调试的操作。

　　从安装边界尺寸来看，该模型的整体长宽高比例完全匹配实物尺寸，设计人员在排布电控柜内器件时，可以直接以该模型的外轮廓作为占位参考，预留出驱动器上下方的散热空间、前方的接线操作空间，相邻器件之间的安全电气间隙也可以直接通过模型的轮廓尺寸进行核算，避免出现安规距离不足的问题。对于需要将驱动器安装在设备活动部位附近的场景，模型也还原了壳体的边角圆角特征，能够准确校验设备运动过程中是否会与驱动器外壳发生刮擦、碰撞，提前调整安装位置或者增加防护结构，消除设备运行过程中的结构干涉风险。
