诺基亚Lumia820无线充电保护壳设计

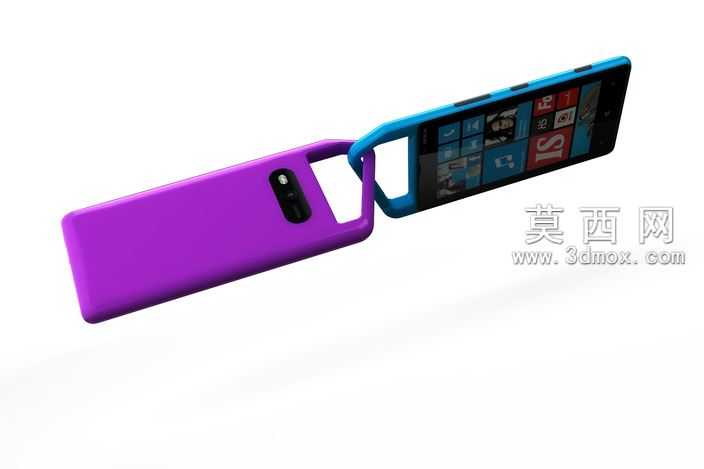

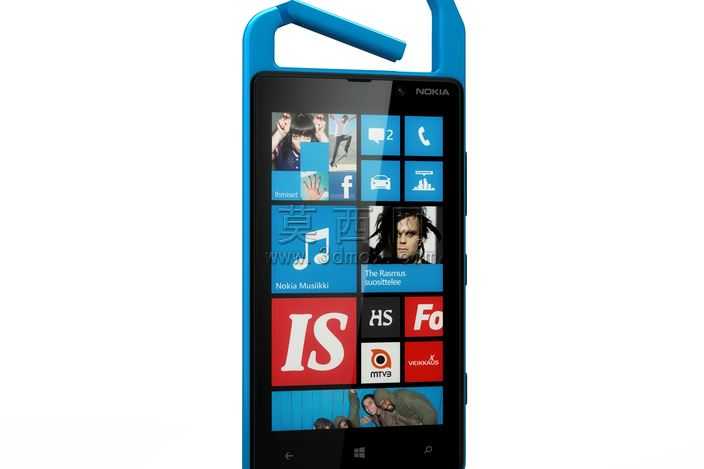

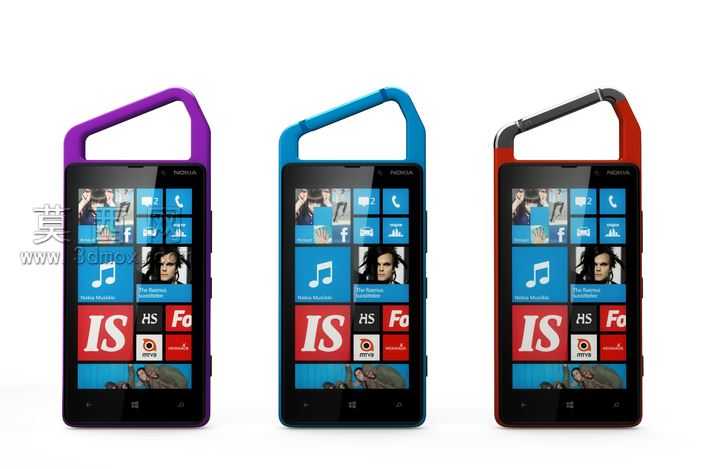

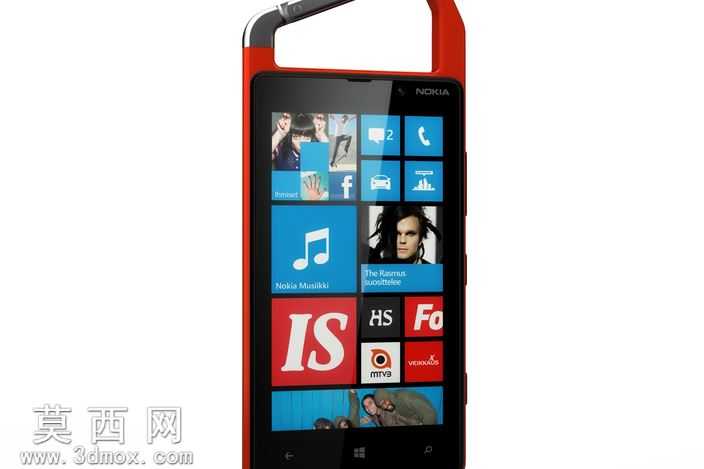

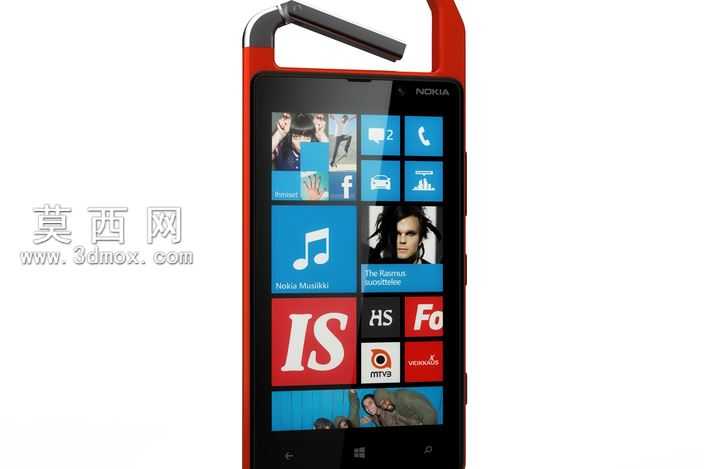

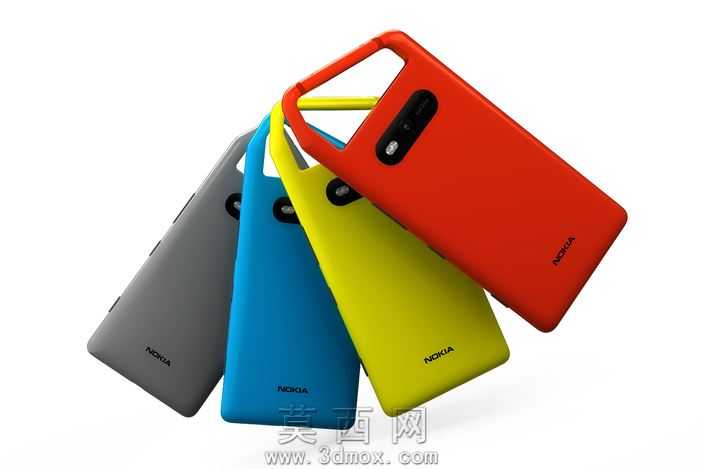

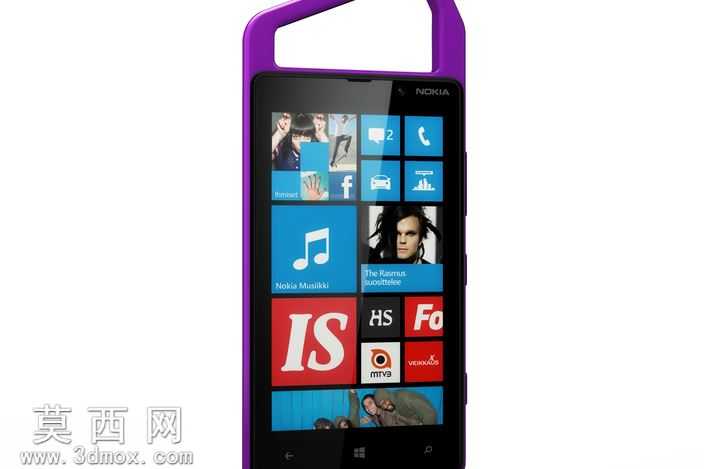

本作品为适配诺基亚Lumia 820机型的无线充电专用保护壳三维建模设计，整体建模过程围绕真机尺寸进行1:1比例还原，首先通过测绘获取手机机身的长宽厚、侧边按键位置、后置摄像头与闪光灯模组的开孔坐标、机身弧度等核心参数，以此为基础构建保护壳的内型腔基础曲面，保证壳体与手机装配后贴合紧密无松动，同时预留合理的装配公差避免刮伤手机机身。壳体外观采用一体化流线型设计，背部上方设置有集成式环形挂扣结构，该结构既可以作为登山扣挂载使用，方便用户外出时将手机挂在背包、腰带等位置提升便携性，也可以翻转作为支撑手柄，在用户观看视频、拍摄影像时提供稳定的握持支撑，同时该环形结构也兼顾了无线充电线圈的布局空间，将充电感应模块内置在环形结构对应的壳体区域内，保证充电时的感应效率。建模过程中对壳体壁厚进行了均匀化处理，整体壁厚控制在1.2mm，既保证了壳体的抗摔防护性能，也不会过度增加手机的整体厚度影响握持手感。材质渲染阶段针对四款不同配色的壳体分别调试了对应的材质参数，灰色款采用细磨砂哑光PC材质，表面添加细微的颗粒质感模拟真实磨砂壳的触感，蓝色、黄色、红色款采用高光亮面PC材质，表面添加轻微的清漆层反射效果，还原原装保护壳的亮面光泽感，同时对壳身的诺基亚品牌logo做了凹陷浮雕处理，渲染时添加细微的凹凸贴图增强细节真实感。结构设计上还针对侧边的音量键、电源键位置做了一体式凸起按键设计，按键与壳体为一体化结构，保证按压手感的同时避免按键脱落的问题，摄像头开孔处做了0.3mm的凸起唇边设计，能够在手机平放时避免镜头直接接触桌面产生刮花。整体设计兼顾了防护性、功能性与外观美观度，既满足无线充电的功能需求，也通过环形结构拓展了保护壳的使用场景，建模过程中所有曲面都经过连续性检查，保证曲面过渡顺滑无突兀折角，装配结构经过干涉验证，确保与真机装配时无结构冲突。
