乘用车五辐式铝合金轮毂结构设计

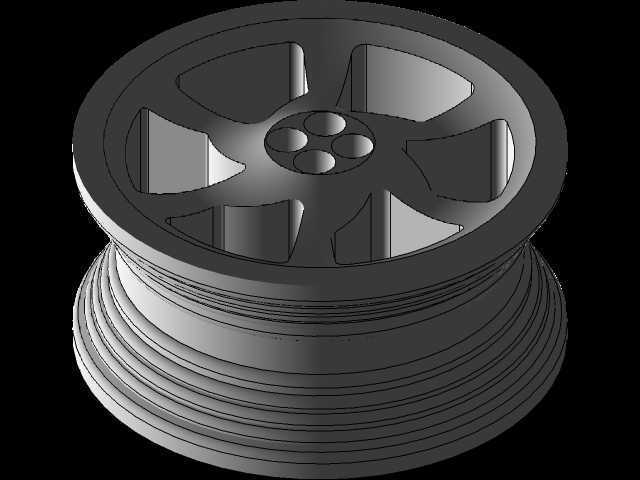

　　日常做底盘行走部件建模时，轮毂是绕不开的核心承载件，这个五辐式轮辋结构，首先要匹配乘用车的安装边界，中心孔对应常规家用车的轴头定位尺寸，四个螺栓孔的节圆直径符合主流紧凑级车型的安装规范，轮缘的宽度适配17寸民用轮胎的胎圈配合公差，安装面的沉台深度要保证轮毂装车后与制动卡钳保留足够的安全间隙，避免转向时发生运动干涉。

　　从实际使用场景看，这类轮毂主要承载整车垂直载荷，同时传递驱动力、制动力矩，还要承受过弯时的侧向冲击力，所以建模时轮辐的过渡圆角不能做的太尖锐，否则应力集中位置很容易在交变载荷下出现疲劳裂纹，五辐的布局不是单纯为了外观，每根轮辐的截面做了变厚度设计，靠近中心安装座的位置厚度更大，往轮缘方向逐渐收薄，既保证了足够的抗弯强度，也能控制整体重量，降低簧下质量，提升车辆的操控响应性。

　　轮辋部分的槽型结构严格匹配轮胎安装的工艺要求，胎圈座的锥度、凸缘的高度都符合无内胎轮胎的密封标准，轮辋中部的环形凹槽是轮胎拆装时的让位空间，深度要保证胎圈能顺利卡入，不会在充气时出现脱圈的风险。中心安装面的平面度要求很高，建模时特意做了0.05mm的平面度公差约束，避免装车后出现轮毂跳动，引发高速行驶时的方向盘抖动问题。

　　设计过程中先确定中心定位基准，所有轮辐采用圆周阵列布局，保证动平衡性能，每根轮辐的曲面做了顺滑过渡，没有突兀的折角，一方面是减少应力集中，另一方面也能降低行驶时的风阻，轮辐背面预留了平衡块的粘贴空间，同时避开了气门嘴的安装位置，不会影响后续轮胎充气和动平衡校准操作。

　　安装边界上，轮毂的偏距设置符合家用前驱车型的轮距匹配要求，装车后轮胎不会超出翼子板范围，也不会与内侧的悬架摆臂、减震器发生剐蹭，轮缘的加厚设计可以在轮胎受到侧向挤压时提供足够的支撑，避免胎侧过度变形出现鼓包。整个结构的壁厚分布经过反复调整，在满足强度要求的前提下尽可能去除冗余材料，轮辐背面的减重槽深度控制在合理范围，不会削弱结构的抗冲击能力，即使经过减速带时受到瞬时冲击载荷，也能保证结构不发生塑性变形。

　　日常选型参考时，这类结构适配大部分1.6L以下排量的家用乘用车，对应的轮胎扁平比范围在55到65之间，既可以满足日常城市通勤的舒适性要求，也能应对偶尔的非铺装路面行驶需求，建模时所有配合面的尺寸都保留了合理的公差带，和轮胎、轴头、螺栓的配合都符合行业通用的装配规范，不需要额外修改就可以直接用于结构验证、装配干涉检查，也能作为改装轮毂设计的基础参考框架，调整轮辐造型、尺寸参数就能衍生出不同规格的同系列产品。
