车辆悬架系统核心连接构件结构设计

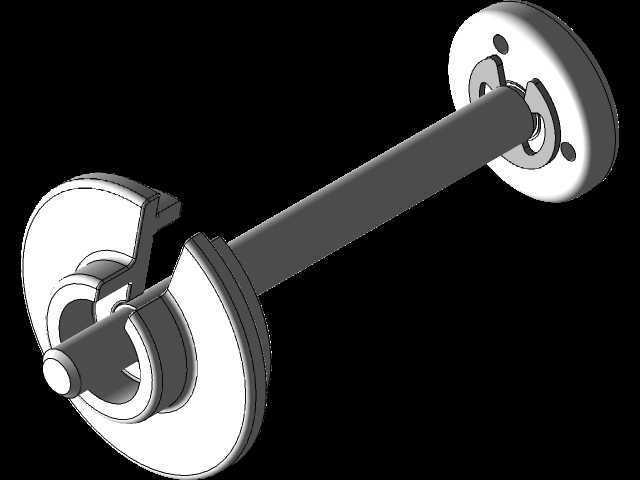

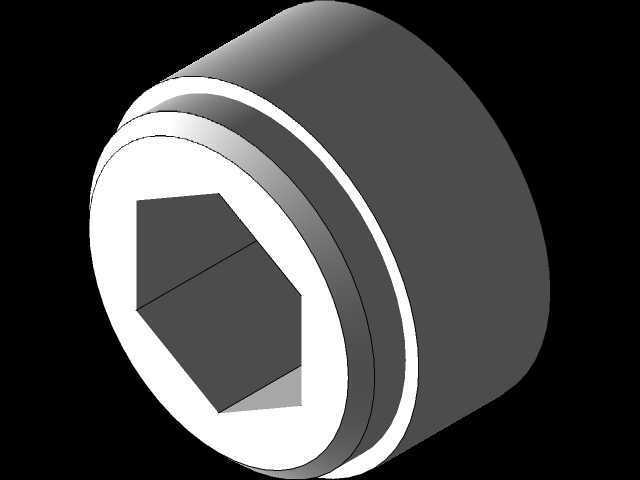

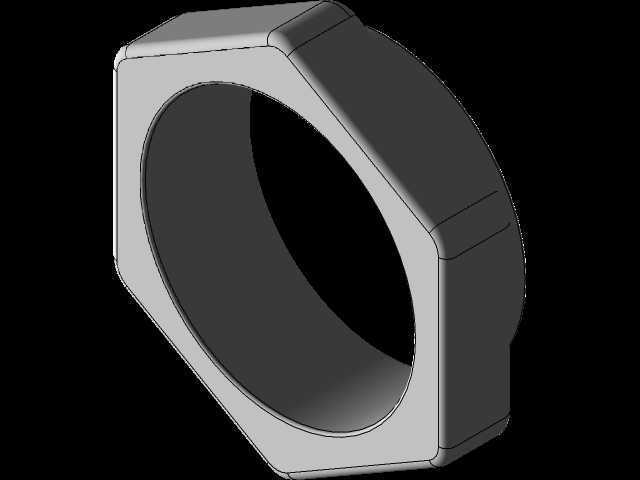

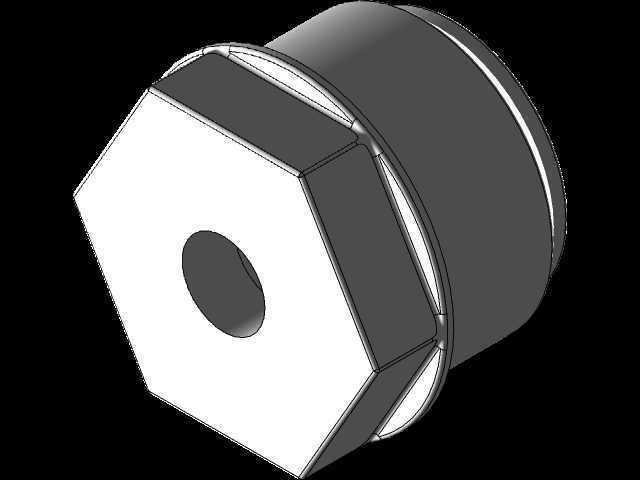

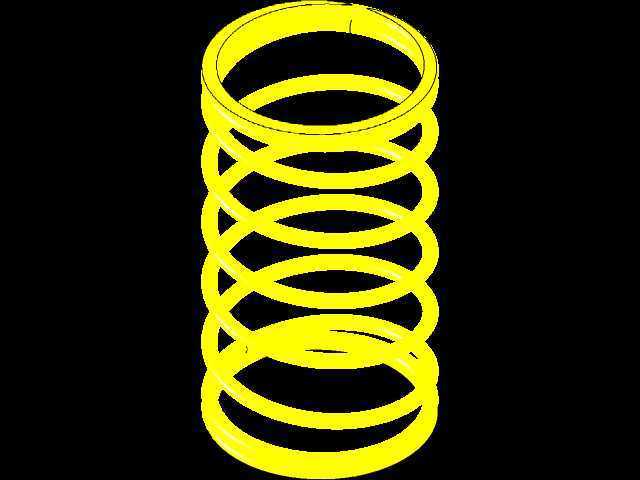

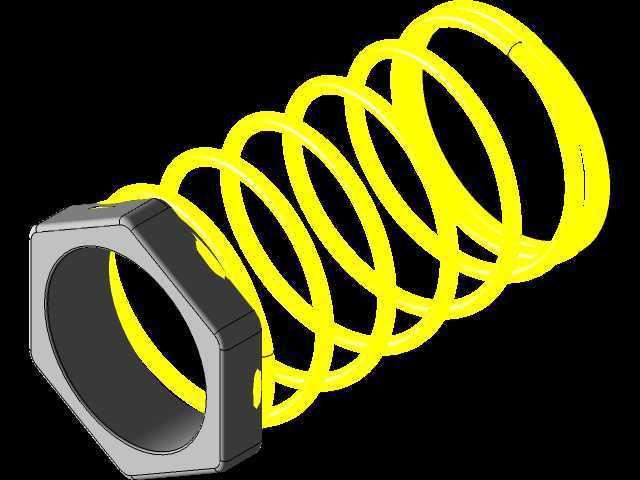

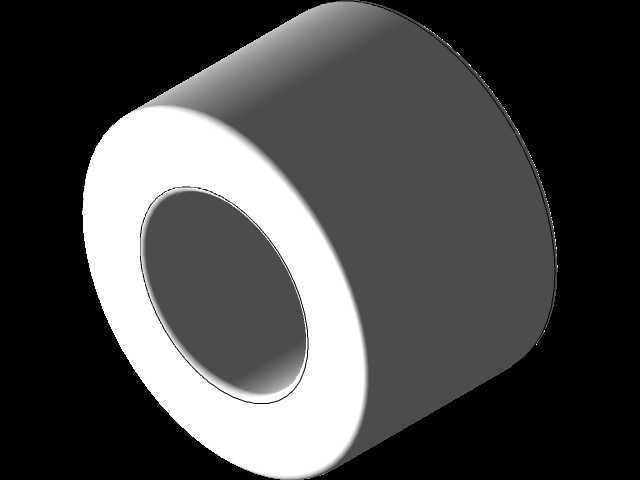

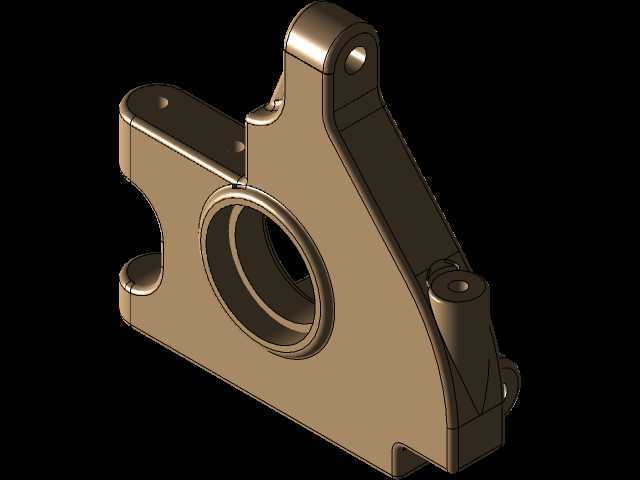

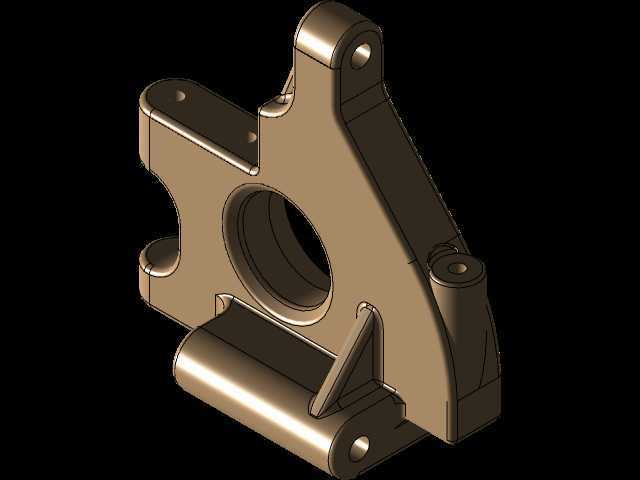

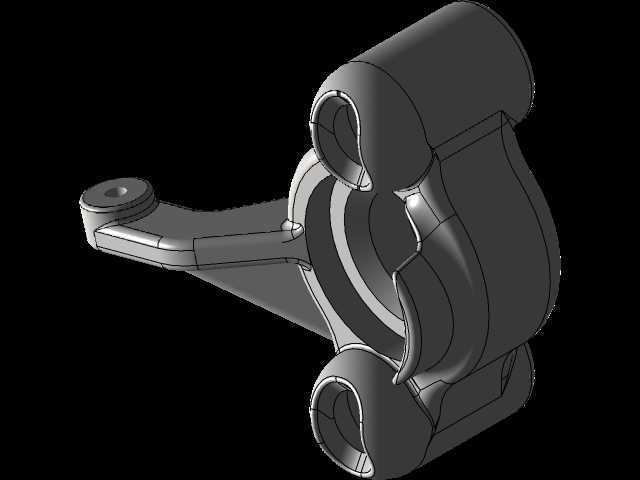

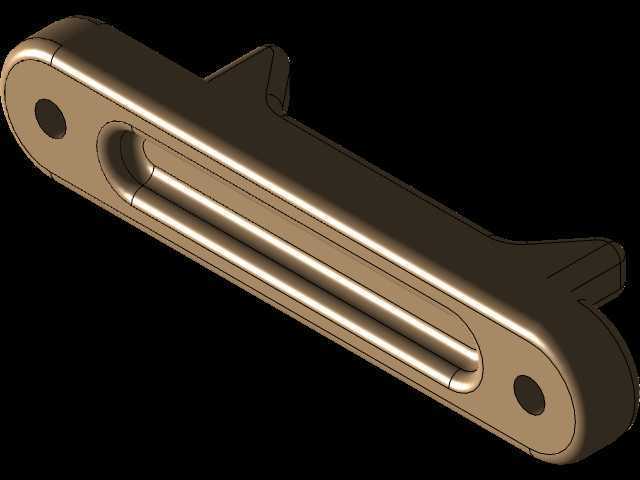

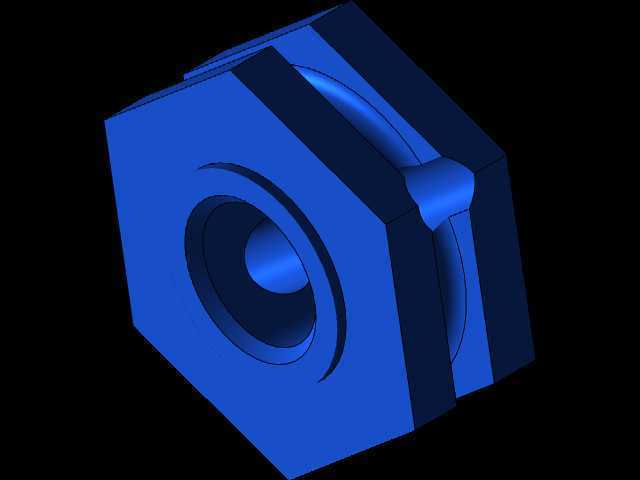

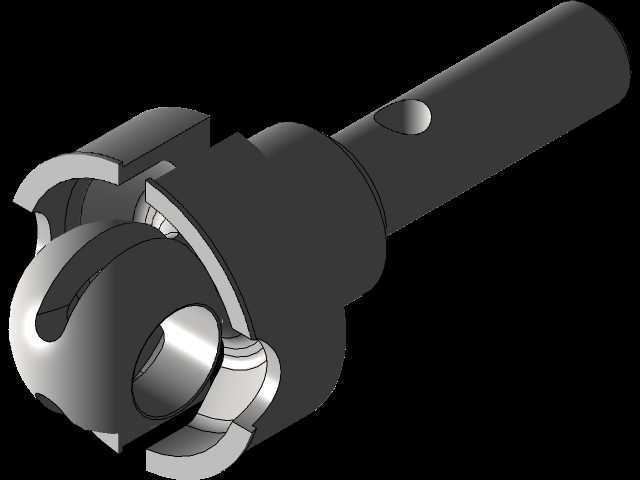

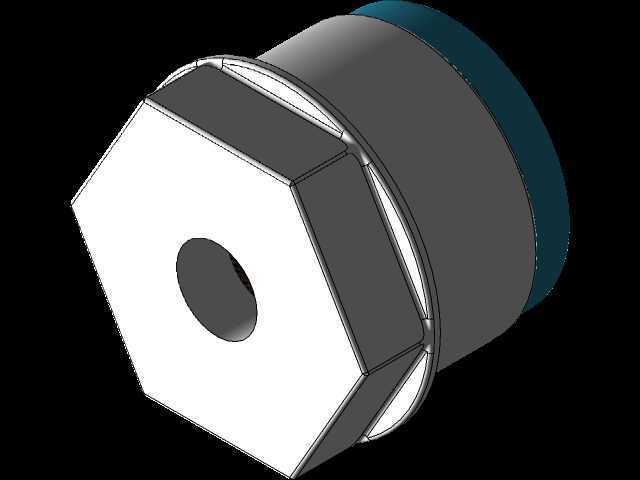

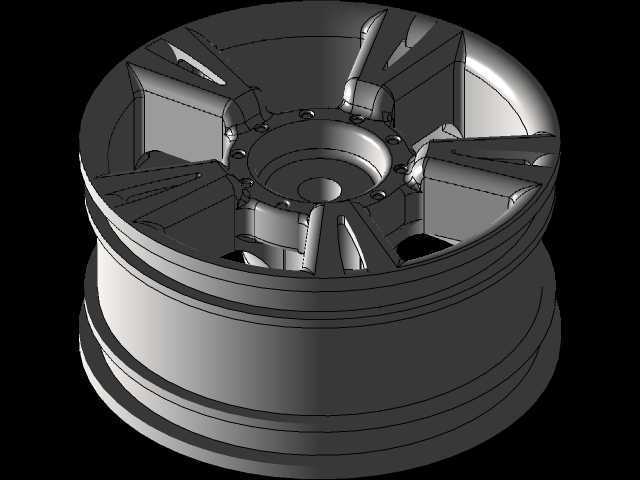

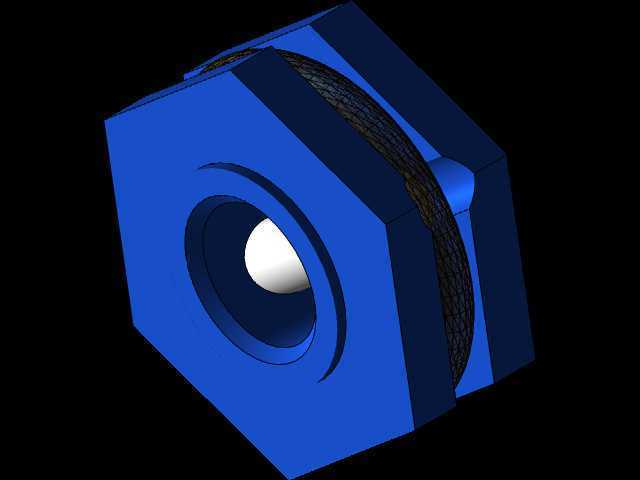

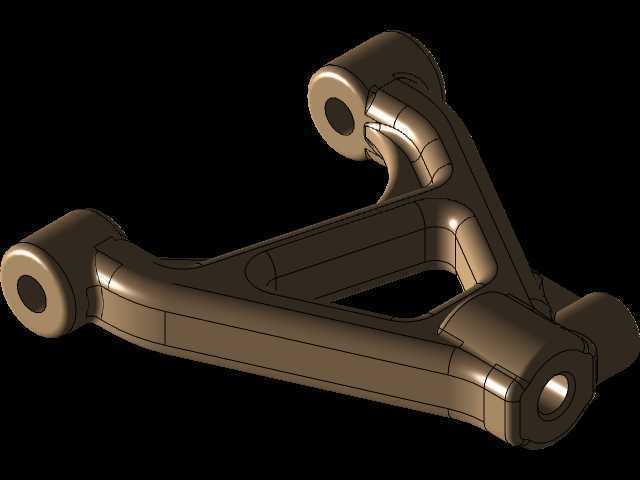

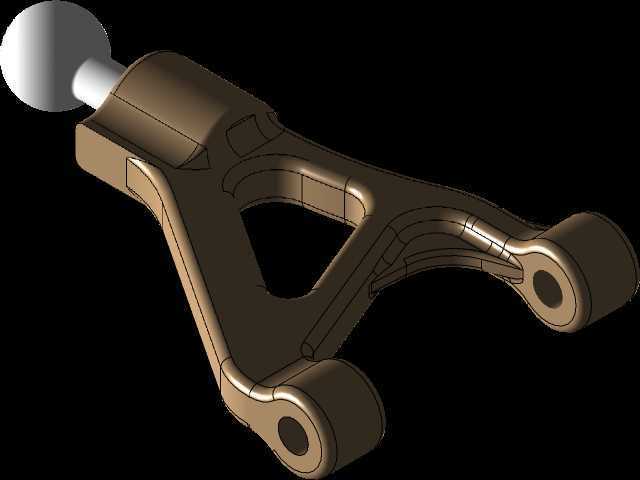

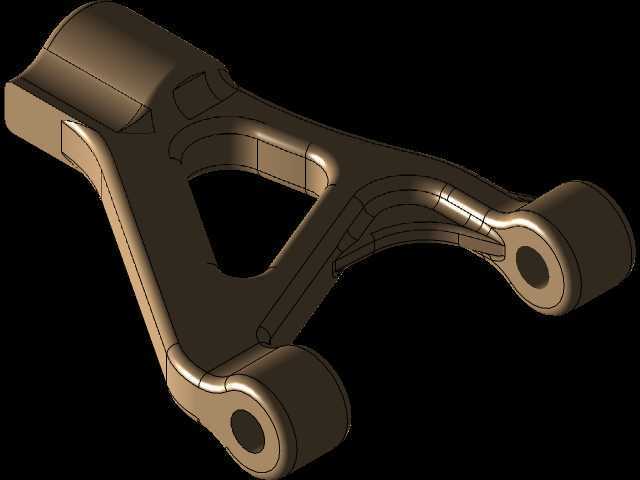

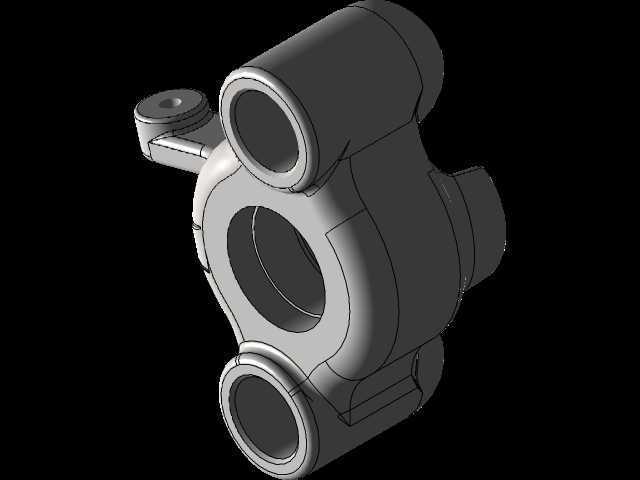

　　在商用车与乘用车辆底盘系统的开发流程中，悬架连接构件的结构合理性直接决定了整车行驶过程中的滤震表现、轮端定位精度以及底盘部件的服役寿命，这类构件并非独立存在的单一零件，而是承担着悬架摆臂、减震器总成、副车架之间多向力传递的核心枢纽作用。日常行驶过程中，车轮受到的路面垂向冲击、转向时的横向侧向力、加减速工况下的纵向剪切力，都会首先作用在这类连接构件上，再通过构件的结构形变分散传递到相邻的底盘部件上，因此在结构设计阶段，就需要充分考虑不同工况下的载荷分布特性，避免局部应力集中导致的构件疲劳开裂问题。从结构形态来看，该构件采用一体化铸造成型的主体结构，主体中部设置大尺寸通孔，用于安装橡胶衬套总成，衬套内圈可穿装连接销轴，

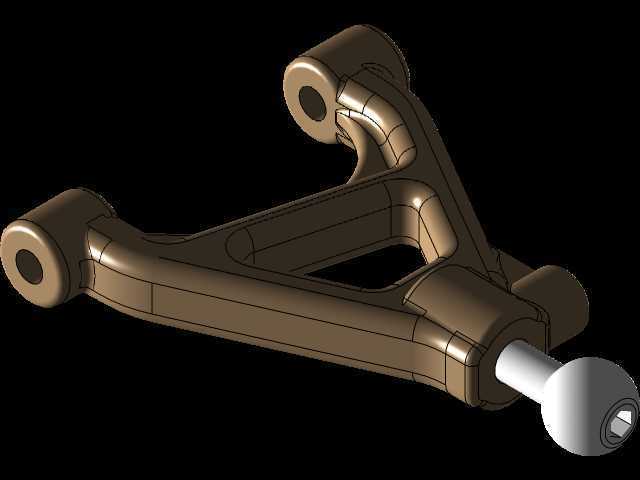

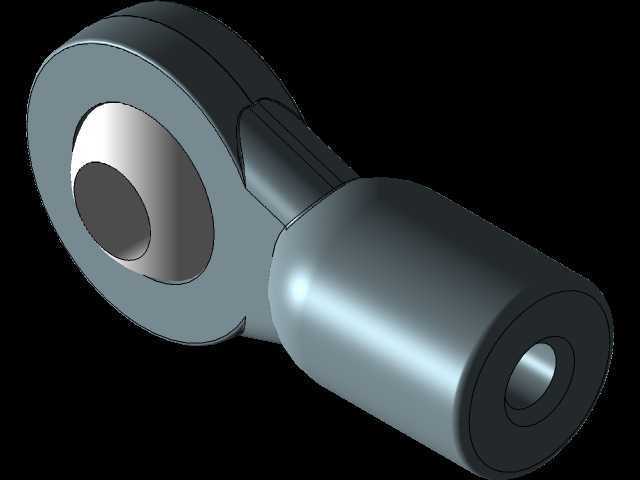

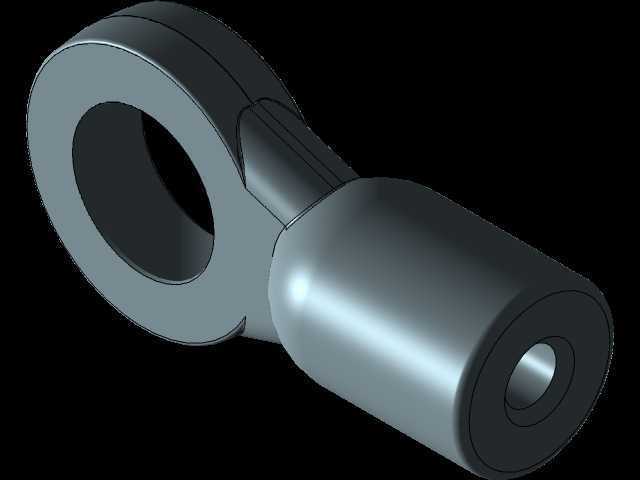

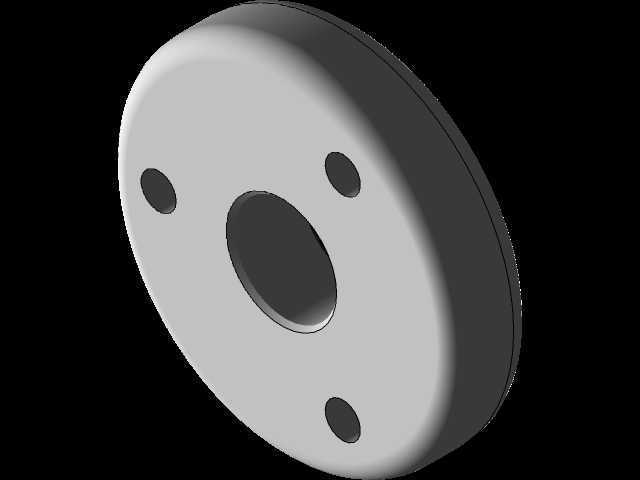

　　实现与副车架安装点的铰接配合，铰接结构的存在可以允许悬架在跳动过程中产生可控的角度偏转，避免刚性连接带来的应力硬点。构件上部延伸出带通孔的凸耳结构，用于连接减震器的下端安装座，凸耳的安装孔轴线与中部衬套孔轴线保持严格的空间角度公差，保证减震器工作过程中不会受到附加的侧向弯矩，延长减震器油封的使用寿命。构件侧方延伸出的平板式安装面，设置有多个定位销孔与螺栓过孔，用于固定下摆臂的连接端，安装面的平面度公差需要控制在0.1mm以内，保证装配后摆臂与构件之间无装配间隙，避免行驶过程中出现连接松动异响。在安装边界的设计上，该构件的所有安装点坐标都需要与整车底盘的硬点参数完全匹配，中部衬套孔的中心到上部减震器安装孔中心的距离、

　　到侧方摆臂安装面的垂直距离，都需要经过悬架运动学仿真校核，保证车轮在上下跳动全行程内，主销后倾角、前束角的变化量处于设计允许范围内，不会出现轮胎异常磨损、转向回正力异常的问题。构件的壁厚设计采用变厚度方案，在载荷传递路径上的主受力筋位置适当增加壁厚，在非受力的减重区域做局部挖空处理，在保证整体结构强度满足10倍垂向冲击载荷、3倍侧向冲击载荷的强度要求前提下，尽可能降低构件自身重量，减少底盘簧下质量，提升整车的操控响应速度与滤震表现。构件的边角位置全部做圆角过渡处理，避免直角结构带来的应力集中问题，所有安装孔的端面都设计有凸台结构，增加螺栓连接的接触面积，保证连接预紧力的均匀分布。在实际装配场景中，该构件需要先压装中部的橡胶衬套，

　　再通过销轴与副车架预装，之后依次连接减震器下端固定螺栓、下摆臂连接螺栓，所有螺栓的拧紧扭矩都需要按照工艺要求执行，部分关键连接点还需要涂抹螺纹锁固胶，避免长期振动工况下出现螺栓退松问题。在车型开发的验证阶段，这类构件需要通过台架疲劳试验，模拟整车行驶30万公里的载荷循环，验证构件无裂纹、无永久变形后才能进入量产阶段，同时还要经过盐雾试验验证表面处理层的防腐性能，保证在雨雪、融雪剂腐蚀等恶劣使用环境下，构件不会出现锈蚀失效的问题。很多初入行业的结构设计人员在做这类悬架构件设计时，往往只关注静态强度是否满足要求，忽略了悬架运动过程中的干涉检查，容易出现构件在极限跳动位置与周边的制动管路、轮罩内衬发生运动干涉的问题，因此在三维建模阶段就需要做全行程的运动包络检查，预留足够的安全间隙。另外，构件的铸造工艺性也是设计阶段需要重点考量的内容，拔模角度的设置、分型面的选择都要适配量产铸造的工艺要求，避免出现铸造缺陷导致的零件报废率过高问题。
